231-00G

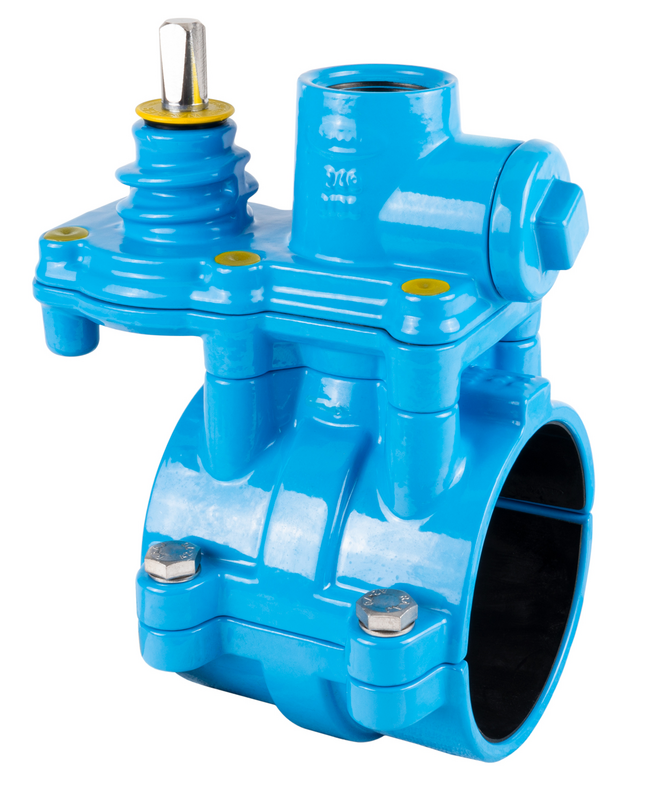

HAKU-Hawlinger für Gas mit horizontalem Innengewinde-Abgang in Rohrrichtung
| Material: |
Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel, Steckscheibenantrieb, Steckscheibe: nichtrostender Stahl Dichtungen: NBR für Gas |
|---|---|
| Max. Betriebsdruck: | Gas: 1 bar (nur PVC) |
| Medium | Gas |
HAKU-Hawlinger sind für die Montage auf PVC-Rohren DIN EN 8062 zu verwenden. Die beiden Halbschalen sind exakt auf den jeweiligen Außendurchmesser kalibriert. Eine unzulässige Verformung des Rohres wird bei der Verbindung der Halbschalen durch die metallischen Anschläge verhindert.
Die oberen Innengewinde-Abgänge nach DIN ISO 228-1 dienen in Kombination mit Fittings zum Anschluss von Hausanschlussleitungen.
Bei allen Hawle Anbohrarmaturen vom Typ Hawlinger® erfolgt die Absperrung über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird in einem Gehäuse verschleißarm, horizontal gegen feste, metallische Anschläge bewegt.
Zum Öffnen bzw. Schließen des Durchgangs ist lediglich eine Halbumdrehung (180°) erforderlich.
In Kombination mit einem für Gas geeigneten Anbohrgerät ermöglicht das Absperrsystem die einfache Anbohrung einer Rohrleitung, auch im Betriebszustand.
Die Befestigung der Halbschalen erfolgt mit Sechskantschrauben oder schraubenlos über Verschlusskeile (nur d63). Die Sicherung der Verschlusskeile erfolgt über Sicherungsbleche.
|
Best.-Nr.
|
Abgang ( O ) |
max. Bohrung |
L |
L1 |
L2 |
B |
D |
H2 |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2310905005
|
IG 1 1/2" | 36 mm | 225 mm | 82 mm | 120 mm | 155 mm | 90 mm | 130 mm | 8,20 kg | |||
|
2311105005
|
IG 1 1/2" | 36 mm | 225 mm | 82 mm | 120 mm | 170 mm | 110 mm | 130 mm | 8,70 kg | |||
|
2311605005
|
IG 1 1/2" | 36 mm | 225 mm | 82 mm | 120 mm | 230 mm | 160 mm | 130 mm | 10,30 kg | |||
|
2312255005
|
IG 1 1/2" | 36 mm | 225 mm | 82 mm | 120 mm | 305 mm | 225 mm | 130 mm | 12,10 kg |
|
