230-00G

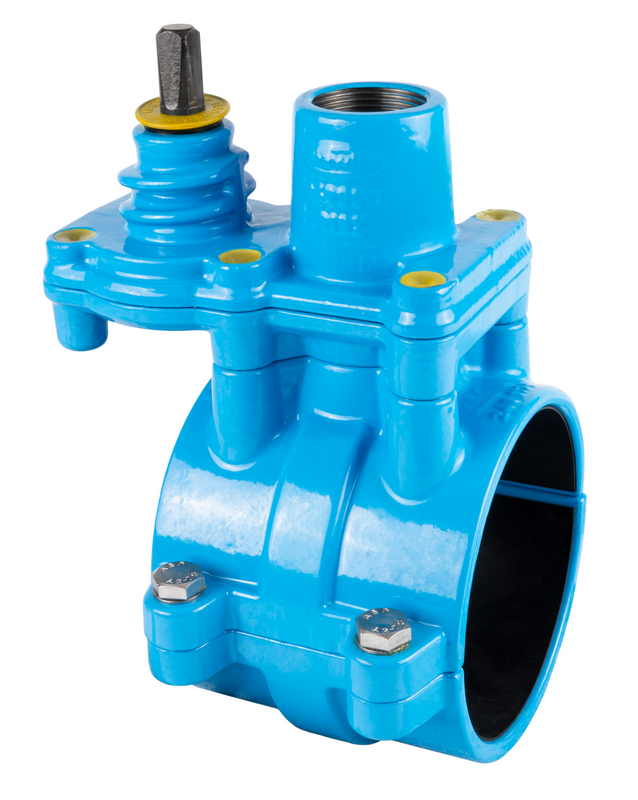

HAKU-Hawlinger mit vertikalem Innengewinde-Abgang
| Material: |
Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel, Steckscheibenantrieb, Steckscheibe: nichtrostender Stahl Dichtungen: NBR für Gas |
|---|---|
| Max. Betriebsdruck: | Gas: 1 bar (nur PVC) |
| Medium | Gas |
HAKU-Hawlinger sind für die Montage auf PVC-Rohren nach DIN EN 8062 zu verwenden. Die beiden Halbschalen sind exakt auf den jeweiligen Außendurchmesser kalibriert. Eine unzulässige Verformung des Rohres wird bei der Verbindung der Halbschalen durch die metallischen Anschläge verhindert.
Der obere Innengewinde-Abgang nach DIN ISO 228-1 dient in Kombination mit Fittings zum Anschluss von Hausanschlussleitungen. Bei allen Hawle Anbohrarmaturen vom Typ Hawlinger® erfolgt die Absperrung über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird in einem Gehäuse verschleißarm, horizontal gegen feste, metallische Anschläge bewegt.
Zum Öffnen bzw. Schließen des Durchgangs ist lediglich eine Halbumdrehung (180°) erforderlich.
In Kombination mit einem für Gas geeigneten Anbohrgerät ermöglicht das Absperrsystem die einfache Anbohrung einer Rohrleitung, auch im Betriebszustand.
Die Befestigung der Halbschalen erfolgt mit Sechskantschrauben oder schraubenlos über Verschlusskeile (nur d 63). Die Sicherung der Verschlusskeile erfolgt über Sicherungsbleche.
|
Best.-Nr.
|
Abgang ( O ) |
max. Bohrung |
L |
L1 |
L2 |
B |
D |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2301605005
|
IG 1 1/2" | 36 mm | 205 mm | 82 mm | 120 mm | 230 mm | 160 mm | 304 mm | 0,00 kg | |||
|
2302253205
|
IG 1" | 24 mm | 175 mm | 68 mm | 120 mm | 300 mm | 225 mm | 376 mm | 10,95 kg | |||
|
2302255005
|
IG 1 1/2" | 36 mm | 205 mm | 82 mm | 120 mm | 300 mm | 225 mm | 381 mm | 10,80 kg |
|
