230-00

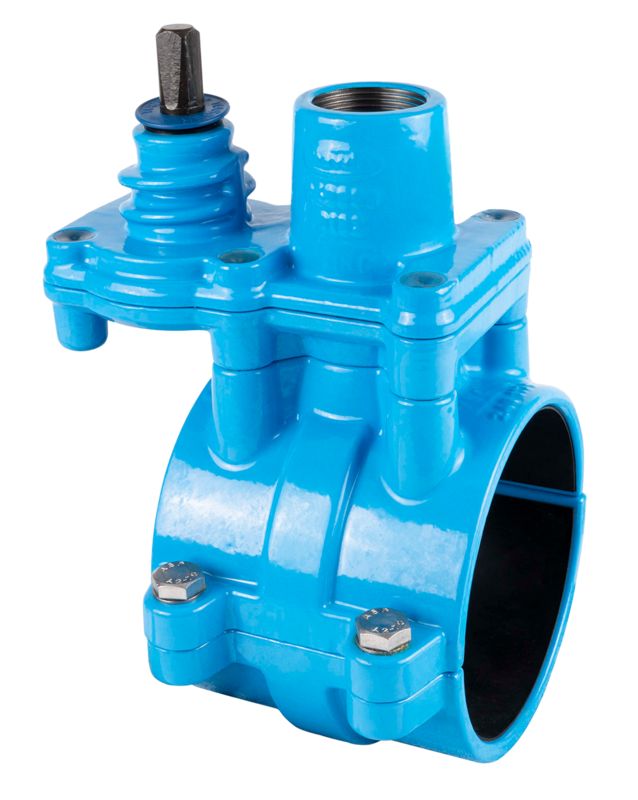

HAKU-Hawlinger mit vertikalem Innengewinde-Abgang

HAKU-Hawlinger sind für die Montage auf PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (DIN EN ISO 1452-2) zu verwenden. Die beiden Halbschalen sind exakt auf den jeweiligen Außendurchmesser kalibriert. Eine unzulässige Verformung des Rohres wird bei der Verbindung der Halbschalen durch die metallischen Anschläge verhindert.

Der obere Innengewinde-Abgang nach DIN ISO 228-1 dient in Kombination mit Fittings zum Anschluss von Hausanschlussleitungen. Bei allen Hawle Anbohrarmaturen vom Typ Hawlinger® erfolgt die Absperrung über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird in einem Gehäuse verschleißarm, horizontal gegen feste, metallische Anschläge bewegt.

Zum Öffnen bzw. Schließen des Durchgangs ist lediglich eine Halbumdrehung (180°) erforderlich.

In Kombination mit einem Anbohrgerät (z. B. Hawle Anbohrgerät „Hawlomat“ für Trinkwasser, Best.-Nr. 830-00) ermöglicht das Absperrsystem die einfache Anbohrung einer Rohrleitung, auch im Betriebszustand.

Die Befestigung der Halbschalen erfolgt mit Sechskantschrauben oder schraubenlos über Verschlusskeile (nur d63). Die Sicherung der Verschlusskeile erfolgt über Sicherungsbleche.

Weiterlesen Reduzieren
Material: Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Spindel, Steckscheibenantrieb, Steckscheibe: nichtrostender Stahl
Dichtungen: EPDM gemäß KTW-BWGL für Wasser
Max. Betriebsdruck: Trinkwasser: 16 bar
Medium Trinkwasser

HAKU-Hawlinger sind für die Montage auf PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (DIN EN ISO 1452-2) zu verwenden. Die beiden Halbschalen sind exakt auf den jeweiligen Außendurchmesser kalibriert. Eine unzulässige Verformung des Rohres wird bei der Verbindung der Halbschalen durch die metallischen Anschläge verhindert.

Der obere Innengewinde-Abgang nach DIN ISO 228-1 dient in Kombination mit Fittings zum Anschluss von Hausanschlussleitungen. Bei allen Hawle Anbohrarmaturen vom Typ Hawlinger® erfolgt die Absperrung über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird in einem Gehäuse verschleißarm, horizontal gegen feste, metallische Anschläge bewegt.

Zum Öffnen bzw. Schließen des Durchgangs ist lediglich eine Halbumdrehung (180°) erforderlich.

In Kombination mit einem Anbohrgerät (z. B. Hawle Anbohrgerät „Hawlomat“ für Trinkwasser, Best.-Nr. 830-00) ermöglicht das Absperrsystem die einfache Anbohrung einer Rohrleitung, auch im Betriebszustand.

Die Befestigung der Halbschalen erfolgt mit Sechskantschrauben oder schraubenlos über Verschlusskeile (nur d63). Die Sicherung der Verschlusskeile erfolgt über Sicherungsbleche.

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.
*)
Abgang ( O )
Bezeichnung
max.
Bohrung
L
L1
L2
B
D
H
 Medium Gewicht A-Text Merkliste
2300633200
 1) IG 1"   24 mm 175 mm 68 mm 120 mm 142 mm 63 mm 205 mm 6,30 kg
2300634000
 1) IG 1 1/4"   24 mm 175 mm 68 mm 120 mm 142 mm 63 mm 205 mm 6,30 kg
2300903200
   IG 1"   24 mm 175 mm 68 mm 120 mm 151 mm 90 mm 232 mm 6,40 kg
2300904000
   IG 1 1/4"   24 mm 175 mm 68 mm 120 mm 151 mm 90 mm 232 mm 6,40 kg
2300905000
   IG 1 1/2"   36 mm 205 mm 82 mm 120 mm 170 mm 90 mm 227 mm 7,00 kg
2301103200
   IG 1"   24 mm 175 mm 68 mm 120 mm 170 mm 110 mm 254 mm 6,90 kg
2301104000
   IG 1 1/4"   24 mm 175 mm 68 mm 120 mm 170 mm 110 mm 254 mm 6,90 kg
2301105000
   IG 1 1/2"   36 mm 205 mm 82 mm 120 mm 170 mm 110 mm 251 mm 7,40 kg
2301253200
   IG 1"   24 mm 175 mm 68 mm 120 mm 190 mm 125 mm 270 mm 7,00 kg
2301254000
   IG 1 1/4"   24 mm 175 mm 68 mm 120 mm 190 mm 125 mm 270 mm 7,00 kg
2301255000
   IG 1 1/2"   36 mm 205 mm 82 mm 120 mm 190 mm 125 mm 270 mm 9,00 kg
2301403200
   IG 1"   24 mm 175 mm 68 mm 120 mm 205 mm 140 mm 287 mm 7,70 kg
2301404000
   IG 1 1/4"   24 mm 175 mm 68 mm 120 mm 205 mm 140 mm 287 mm 7,70 kg
2301405000
   IG 1 1/2"   36 mm 205 mm 82 mm 120 mm 205 mm 140 mm 283 mm 8,30 kg
2301603200
   IG 1"   24 mm 175 mm 68 mm 120 mm 230 mm 160 mm 305 mm 8,50 kg
2301604000
   IG 1 1/4"   24 mm 175 mm 68 mm 120 mm 230 mm 160 mm 305 mm 8,50 kg
2301605000
   IG 1 1/2"   36 mm 205 mm 82 mm 120 mm 230 mm 160 mm 304 mm 9,00 kg
2301805000
   IG 1 1/2"   36 mm 205 mm 82 mm 120 mm 250 mm 180 mm 330 mm 10,20 kg
2302253200
   IG 1"   24 mm 175 mm 68 mm 120 mm 300 mm 225 mm 376 mm 10,90 kg
2302254000
   IG 1 1/4"   24 mm 175 mm 68 mm 120 mm 300 mm 225 mm 376 mm 10,90 kg
2302255000
   IG 1 1/2"   36 mm 205 mm 82 mm 120 mm 300 mm 225 mm 381 mm 11,40 kg
2400000009
     Mehrpreis für Entleerung               0,00 kg
8700000000
     Mehrpreis für Spindelbohrung               0,00 kg
Zur Merkliste
1)
Die Montage der Halbschalen erfolgt mit einem Keilverschluss (keine Schrauben). Sicherung des Keilverschlusses mittels Sicherungsblech.

Artikelnummern und Preise für Ausführung "D" (Hawlinger® 1 1/2" mit Dichtfläche) auf Anfrage
