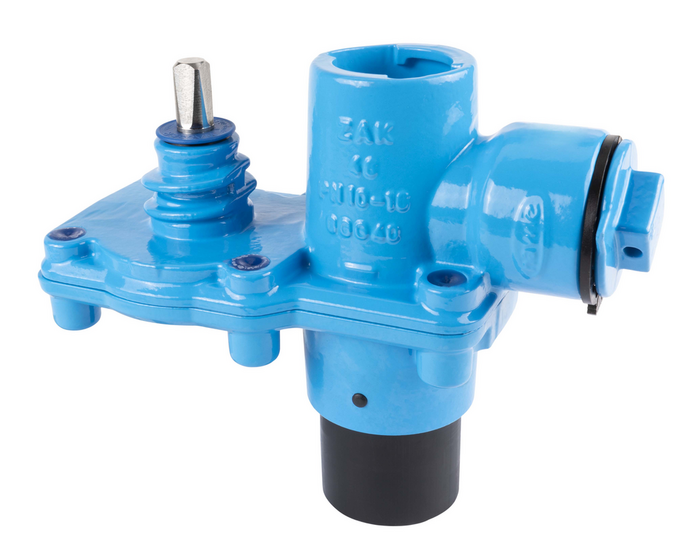

Einschweiß-Hawlinger mit horizontaler ZAK®-Muffe in Rohrrichtung
| Material: |
Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel, Steckscheibenantrieb, Steckscheibe: nichtrostender Stahl Anschweißstutzen: PE Dichtungen: EPDM gemäß KTW-BWGL für Wasser |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 16 bar |
| Medium | Trinkwasser |
Einschweiß-Hawlinger mit unteren PE-Stutzen sind zum Einschweißen in Schweißschellen mit Elektro-Schweißmuffen mit Einsteck-Anschluss D 63 mm.
Die oberen ZAK®-Muffen-Abgänge dienen in Kombination mit ZAK®-Spitzend-Fittings zum Anschluss von Hausanschlussleitungen.
Bei allen Hawle Anbohrarmaturen vom Typ Hawlinger® erfolgt die Absperrung über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird in einem Gehäuse verschleißarm, horizontal gegen feste, metallische Anschläge bewegt.
Zum Öffnen bzw. Schließen des Durchgangs ist lediglich eine Halbumdrehung (180°) erforderlich.
In Kombination mit einem Anbohrgerät (z. B. Hawle Anbohrgerät „Hawlomat“ für Trinkwasser, Best.-Nr. 830-00) ermöglicht das Absperrsystem die einfache Anbohrung einer Rohrleitung, auch im Betriebszustand.
|
Best.-Nr.
|
Abgang ( O ) |
Bezeichnung |
max. Bohrung |
L |
B |
D |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2294320630
|
ZAK 34 | 24 mm | 172 mm | 102 mm | 63 mm | 190 mm | 3,90 kg | ||||
|
2294500630
|
ZAK 46 | 36 mm | 230 mm | 125 mm | 63 mm | 195 mm | 6,10 kg | ||||
|
2400000009
|
Mehrpreis für Entleerung | 0,00 kg | |||||||||
|
8700000000
|
Mehrpreis für Spindelbohrung | 0,00 kg |
|
