229-03G

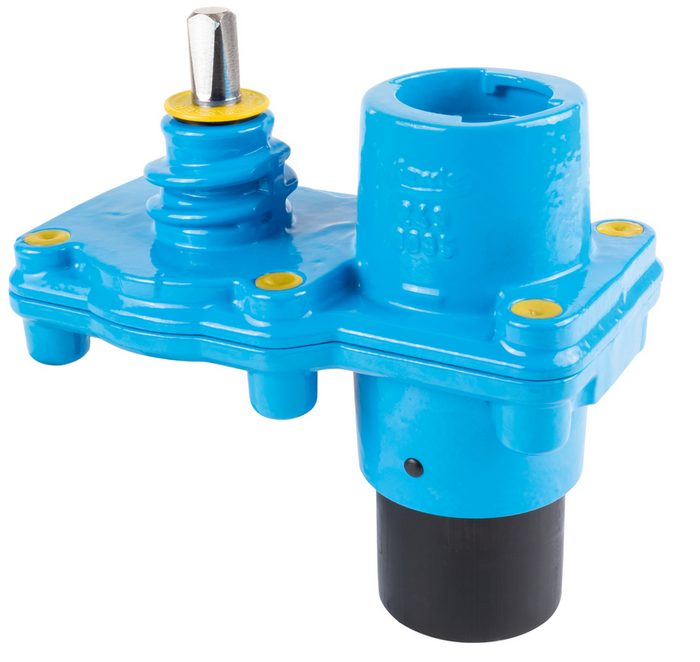

Einschweiß-Hawlinger für Gas mit vertikaler ZAK®-Muffe
| Material: |
Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel, Steckscheibenantrieb, Steckscheibe: nichtrostender Stahl Anschweißstutzen: PE Dichtungen: NBR für Gas |
|---|---|
| Max. Betriebsdruck: | Gas: 5 bar |
| Medium | Gas |
Einschweiß-Hawlinger mit unteren PE-Stutzen sind zum Einschweißen in Schweißschellen mit Elektro-Schweißmuffen mit Einsteck-Anschluss D 63 mm.
Der vertikale ZAK®-Muffen-Abgang dient in Kombination mit ZAK®-Spitzend-Fittings zum Anschluss von Hausanschlussleitungen.
Bei allen Hawle Anbohrarmaturen vom Typ Hawlinger® erfolgt die Absperrung über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird in einem Gehäuse verschleißarm, horizontal gegen feste, metallische Anschläge bewegt.
Zum Öffnen bzw. Schließen des Durchgangs ist lediglich eine Halbumdrehung (180°) erforderlich.
In Kombination mit einem für Gas geeigneten Anbohrgerät ermöglicht das Absperrsystem die einfache Anbohrung einer Rohrleitung, auch im Betriebszustand.
Spindelvierkant: 12,3 mm
|
Best.-Nr.
|
Abgang ( O ) |
max. Bohrung |
L |
B |
D |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|
|
2293500635
|
ZAK 46 | 36 mm | 195 mm | 125 mm | 63 mm | 193 mm | 4,70 kg |
|
