Artikelnummern und Preise für Gas auf Anfrage
-
Artikelnummern und Preise für Ausführung "D" (Hawlinger® 1 1/2" mit Dichtfläche) auf Anfrage
229-00

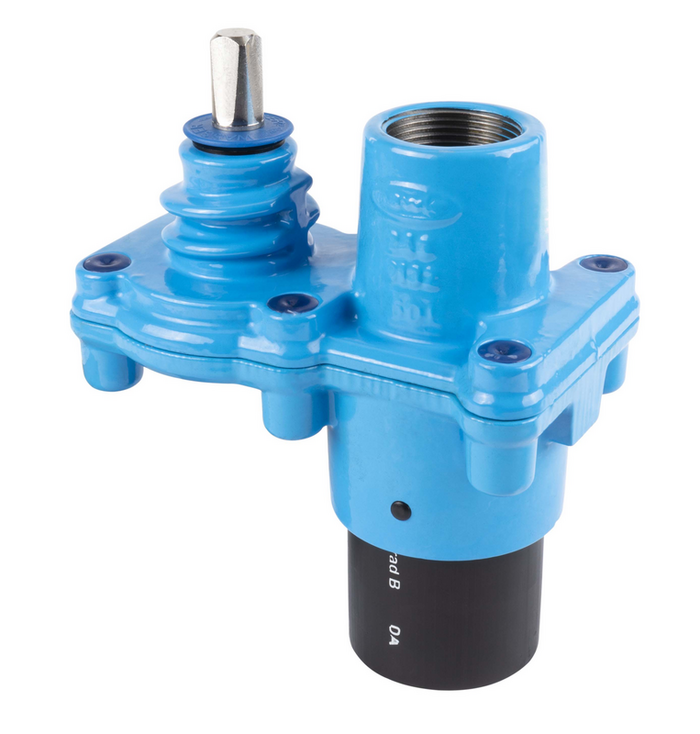

Einschweiß-Hawlinger mit vertikalem Innengewinde-Abgang
| Material: |
Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel, Steckscheibenantrieb, Steckscheibe: nichtrostender Stahl Anschweißstutzen: PE Dichtungen: EPDM gemäß KTW-BWGL für Wasser bzw. NBR für Gas |
|---|---|
| Max. Betriebsdruck: |
Gas: 5 bar Trinkwasser: 16 bar |
| Medium | Trinkwasser / Gas |
Einschweiß-Hawlinger mit unteren PE-Stutzen sind zum Einschweißen in Schweißschellen +GF+ Typ ELGEF®Plus zu verwenden.
Der obere Innengewinde-Abgang nach DIN ISO 228-1 dient in Kombination mit Fittings zum Anschluss von Hausanschlussleitungen.
Bei allen Hawle Anbohrarmaturen vom Typ Hawlinger® erfolgt die Absperrung über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird in einem Gehäuse verschleißarm, horizontal gegen feste, metallische Anschläge bewegt.
Zum Öffnen bzw. Schließen des Durchgangs ist lediglich eine Halbumdrehung (180°) erforderlich.
In Kombination mit einem Anbohrgerät (z.B. Hawle-Anbohrgerät HAWLOMAT, Best.-Nr. 830-00) ermöglicht das Absperrsystem eine einfache, problemlose Anbohrung der Hauptleitung, auch im Betriebszustand.
|
Best.-Nr.
|
Abgang ( O ) |
Bezeichnung |
max. Bohrung |
L |
L1 |
B |
D |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2290320630
|
IG 1" | 24 mm | 165 mm | 68 mm | 102 mm | 63 mm | 175 mm | 3,50 kg | ||||
|
2290400630
|
IG 1 1/4" | 24 mm | 165 mm | 68 mm | 102 mm | 63 mm | 175 mm | 3,80 kg | ||||
|
2290500630
|
IG 1 1/2" | 36 mm | 195 mm | 82 mm | 125 mm | 63 mm | 175 mm | 4,70 kg | ||||
|
2400000009
|
Mehrpreis für Entleerung | 0,00 kg | ||||||||||
|
8700000000
|
Mehrpreis für Spindelbohrung | 0,00 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Anbohrarmaturen |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - Hawlinger mit PE-Anschlussstutzen |
