Artikelnummern und Preise für Gas auf Anfrage
-
Ausführung mit unterem ZAK®-Spitzende auf Anfrage
228-00

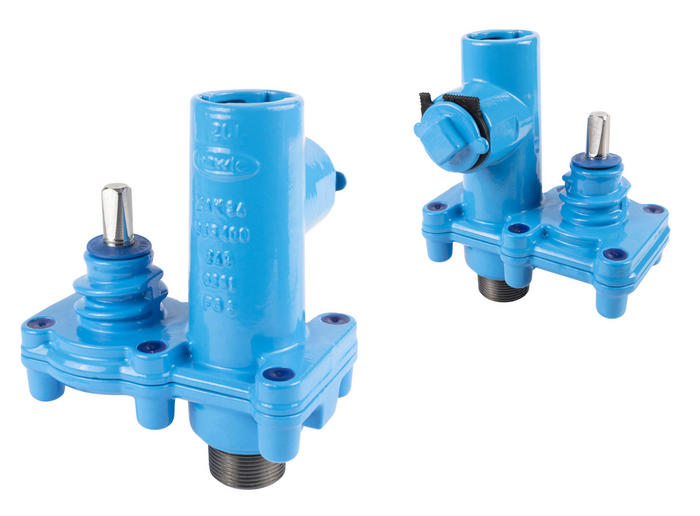

Einschraub-Hawlinger mit horizontaler ZAK®-Muffe 90° zur Rohrrichtung
| Material: |
Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel, Steckscheibenantrieb, Steckscheibe: nichtrostender Stahl Dichtungen: EPDM gemäß KTW-BWGL für Wasser bzw. NBR für Gas |
|---|---|
| Max. Betriebsdruck: |
Gas: 5 bar Trinkwasser: 16 bar |
| Medium | Trinkwasser / Gas |
Der Einschraub-Hawlinger mit unterem, konischen Außengewinde-Abgang nach DIN EN 10226 ist für die Montage in Anbohrarmaturen mit zylindrischem Innengewinde nach DIN ISO 228-1 zu verwenden (z.B. HAKU-Anbohrbrücke, Best.-Nr. 525-00 oder Universal-Anbohrschelle, Best.-Nr. 352-01).
Die oberen ZAK®-Muffen-Abgänge dienen in Kombination mit ZAK®-Spitzend-Fittings zum Anschluss von Hausanschlussleitungen.
Bei allen Hawle Anbohrarmaturen vom Typ Hawlinger® erfolgt die Absperrung über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird in einem Gehäuse verschleißarm, horizontal gegen feste, metallische Anschläge bewegt.
Zum Öffnen bzw. Schließen des Durchgangs ist lediglich eine Halbumdrehung (180°) erforderlich.
In Kombination mit einem Anbohrgerät (z. B. Hawle Anbohrgerät „Hawlomat“ für Trinkwasser, Best.-Nr. 830-00) ermöglicht das Absperrsystem die einfache Anbohrung einer Rohrleitung, auch im Betriebszustand.
|
Best.-Nr.
|
Abgang ( O1 ) |
Bezeichnung |
Abgang ( O2 ) |
max. Bohrung |
L |
B |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2280320400
|
ZAK 34 | AG 1 1/4" konisch | 24 mm | 165 mm | 109 mm | 198 mm | 4,40 kg | ||||
|
2280320500
|
ZAK 34 | AG 1 1/2" konisch | 24 mm | 165 mm | 109 mm | 198 mm | 4,60 kg | ||||
|
2280500630
|
ZAK 46 | AG 2" konisch | 36 mm | 195 mm | 125 mm | 198 mm | 6,00 kg | ||||
|
2400000009
|
Mehrpreis für Entleerung | 0,00 kg | |||||||||
|
8700000000
|
Mehrpreis für Spindelbohrung | 0,00 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Anbohrarmaturen |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - ZAK®-System |
| Bedienungsanleitung - Anbohrarmatur Hawlinger |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 180-00 | Ventilkappe starre Ausführung |
| 187-01 | Ventilkappe einwalzbar, mit Haltestift |
| 830-00 | Anbohrgerät "Hawlomat" |
| 910-01 | Starre Einbaugarnitur “Typ H” für Hawlinger®-Anbohrarmatur |
| 960-01 | Teleskop-Einbaugarnitur “Typ H” für Hawlinger®-Anbohrarmatur |
| 962-01 | Teleskop-Einbaugarnitur “Typ H” aus nichtrostendem Stahl für Hawlinger®-Anbohrarmatur |
