227-00G

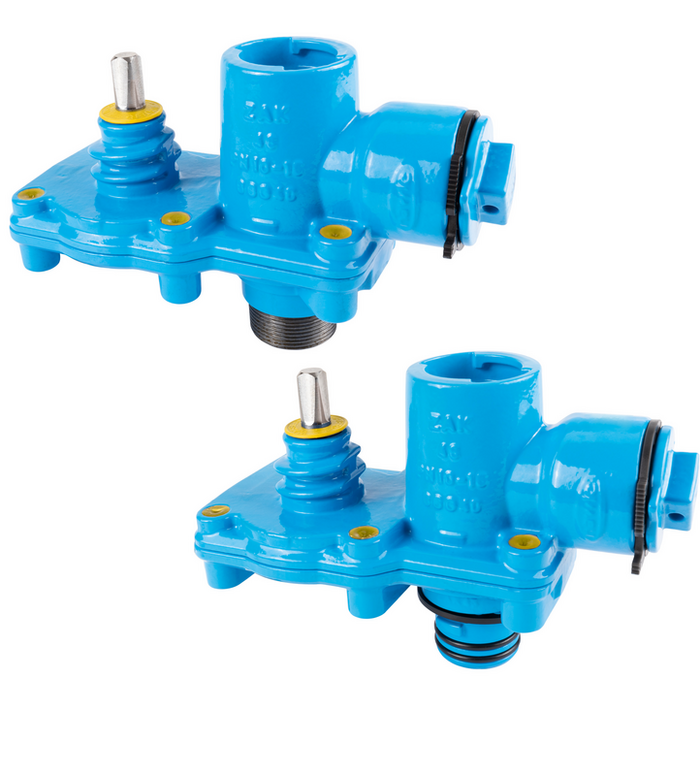

Einschraub-/Einsteck-Hawlinger mit horizontaler ZAK®-Muffe in Rohrrichtung
| Material: |
Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel, Steckscheibenantrieb, Steckscheibe: nichtrostender Stahl Dichtungen: NBR für Gas |
|---|---|
| Max. Betriebsdruck: | Gas: 5 bar |
| Medium | Gas |
Unterer Abgang mit ZAK®-Spitzende:
Einsteck-Hawlinger mit ZAK®-Spitzende für die formschlüssige Verbindung in Anbohrarmaturen mit ZAK®-Muffe (z. B. HAKU-Anbohrbrücke, Best.-Nr. 525-01 oder Universal-Anbohrschelle Best.-Nr. 352-00)
Unterer Abgang mit Außengewinde:
Einschraub-Hawlinger mit konischem Außengewinde nach DIN EN 10226 für die Montage in Anbohrarmaturen mit zylindrischem Innengewinde nach DIN ISO 228-1 (z.B. HAKU-Anbohrbrücke Best.-Nr. 525-01 oder Universal-Anbohrschelle, Best.-Nr. 352-01)
Die oberen ZAK®-Muffen-Abgänge dienen in Kombination mit ZAK®-Spitzend-Fittings zum Anschluss von Hausanschlussleitungen.
Bei allen Hawle Anbohrarmaturen vom Typ Hawlinger® erfolgt die Absperrung über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird in einem Gehäuse verschleißarm, horizontal gegen feste, metallische Anschläge bewegt.
Zum Öffnen bzw. Schließen des Durchgangs ist lediglich eine Halbumdrehung (180°) erforderlich.
In Kombination mit einem für Gas geeigneten Anbohrgerät ermöglicht das Absperrsystem die einfache Anbohrung einer Rohrleitung, auch im Betriebszustand.
Spindelvierkant: 12,3 mm
|
Best.-Nr.
|
Abgang ( O1 ) |
Bezeichnung |
Abgang ( O2 ) |
max. Bohrung |
L |
B |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2270500465
|
ZAK 46 | ZAK 46 | 28 mm | 230 mm | 123 mm | 160 mm | 5,95 kg | ||||
|
2270500505
|
ZAK 46 | AG 1 1/2" konisch | 28 mm | 230 mm | 123 mm | 155 mm | 5,80 kg | ||||
|
2270500635
|
ZAK 46 | AG 2" konisch | 36 mm | 230 mm | 123 mm | 155 mm | 5,60 kg | ||||
|
8700000000
|
Mehrpreis für Spindelbohrung | 0,00 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Anbohrarmaturen |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 180-00 | Ventilkappe starre Ausführung |
| 187-01 | Ventilkappe einwalzbar, mit Haltestift |
| 910-01 | Starre Einbaugarnitur “Typ H” für Hawlinger®-Anbohrarmatur |
| 960-01 | Teleskop-Einbaugarnitur “Typ H” für Hawlinger®-Anbohrarmatur |
| 962-01 | Teleskop-Einbaugarnitur “Typ H” aus nichtrostendem Stahl für Hawlinger®-Anbohrarmatur |
