Artikelnummern und Preise für Gas auf Anfrage
-
Artikelnummern und Preise für Ausführung "D" (Hawlinger® 1 1/2" mit Dichtfläche) auf Anfrage
221-00

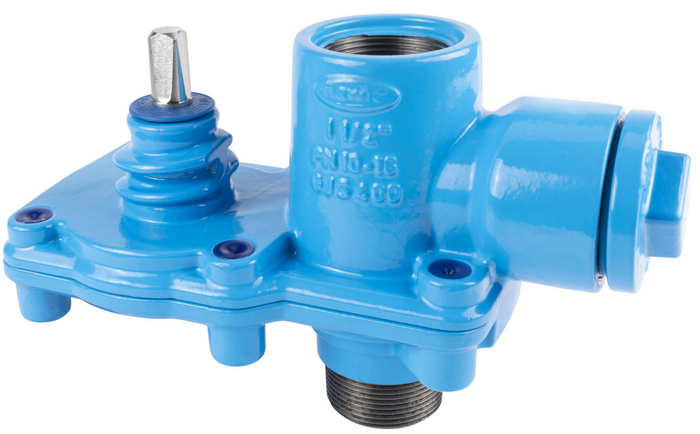

Einschraub-Hawlinger mit horizontalem Innengewinde-Abgang in Rohrrichtung
| Material: |
Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel, Steckscheibenantrieb, Steckscheibe: nichtrostender Stahl Dichtungen: EPDM gemäß KTW-BWGL für Wasser bzw. NBR für Gas |
|---|---|
| Max. Betriebsdruck: |
Gas: 5 bar Trinkwasser: 16 bar |
| Medium | Trinkwasser / Gas |
Der Einschraub-Hawlinger mit unterem, konischem Außengewinde-Abgang nach DIN EN 10226 ist für die Montage in Anbohrarmaturen mit zylindrischem Innengewinde nach DIN ISO 228-1 zu verwenden (z.B. HAKU-Anbohrbrücke, Best.-Nr. 525-00 oder Universal-Anbohrschelle, Best.-Nr. 352-01).
Die oberen Innengewinde-Abgänge nach DIN ISO 228-1 dienen in Kombination mit Fittings zum Anschluss von Hausanschlussleitungen.
Bei allen Hawle Anbohrarmaturen vom Typ Hawlinger® erfolgt die Absperrung über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird in einem Gehäuse verschleißarm, horizontal gegen feste, metallische Anschläge bewegt.
Zum Öffnen bzw. Schließen des Durchgangs ist lediglich eine Halbumdrehung (180°) erforderlich.
In Kombination mit einem Anbohrgerät (z. B. Hawle Anbohrgerät „Hawlomat“ für Trinkwasser, Best.-Nr. 830-00) ermöglicht das Absperrsystem die einfache Anbohrung einer Rohrleitung, auch im Betriebszustand.
|
Best.-Nr.
|
Abgang ( O1 ) |
Bezeichnung |
Abgang ( O2 ) |
max. Bohrung |
L |
L1 |
B |
H |
H1 |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2210320400
|
IG 1" | AG 1 1/4" konisch | 24 mm | 195 mm | 68 mm | 100 mm | 135 mm | 90 mm | 3,80 kg | ||||
|
2210400400
|
IG 1 1/4" | AG 1 1/4" konisch | 24 mm | 195 mm | 68 mm | 100 mm | 135 mm | 90 mm | 3,80 kg | ||||
|
2210400500
|
IG 1 1/4" | AG 1 1/2" konisch | 24 mm | 195 mm | 68 mm | 100 mm | 135 mm | 90 mm | 3,80 kg | ||||
|
2210500000
|
IG 1 1/2" | AG 2" konisch | 36 mm | 225 mm | 82 mm | 125 mm | 135 mm | 90 mm | 5,70 kg | ||||
|
2210510000
|
IG 1 1/2" | AG 1 1/2" konisch | 28 mm | 225 mm | 82 mm | 125 mm | 135 mm | 90 mm | 5,70 kg | ||||
|
2400000009
|
Mehrpreis für Entleerung | 0,00 kg | |||||||||||
|
8700000000
|
Mehrpreis für Spindelbohrung | 0,00 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Anbohrarmaturen |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - Anbohrarmatur Hawlinger |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 180-00 | Ventilkappe starre Ausführung |
| 187-01 | Ventilkappe einwalzbar, mit Haltestift |
| 830-00 | Anbohrgerät "Hawlomat" |
| 910-01 | Starre Einbaugarnitur “Typ H” für Hawlinger®-Anbohrarmatur |
| 960-01 | Teleskop-Einbaugarnitur “Typ H” für Hawlinger®-Anbohrarmatur |
| 962-01 | Teleskop-Einbaugarnitur “Typ H” aus nichtrostendem Stahl für Hawlinger®-Anbohrarmatur |
