Passende Tragplatte zur Straßenkappe Best.-Nr. 204 200 0211.
211-04

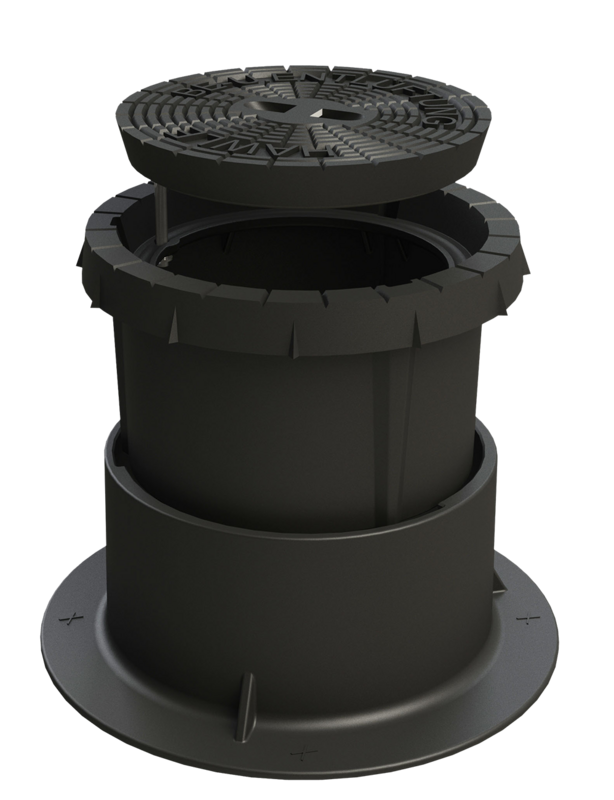

Straßenkappe mit Deckel einwalzbar, rund mit Haltestift
| Material: |
Kappe: GJL-250, schwarz getaucht Ziehring: GJL-250, schwarz getaucht Deckel: GJL-250, schwarz getaucht Haltestift: nichtrostender Stahl |
|---|---|
| Medium | Trinkwasser |
Die Hawle-Einwalzkappe 211-04 für Be- und Entlüftungsgarnituren Best.-Nr. 992-00, 992-01, 992-02 und 993-00, Unterflurhydranten Best.-Nr. 490-00, 490-01, 494-00 sowie Pro-Klappe Best.-Nr. 500-00 ist für den Einbau in bituminöse Verkehrsflächen zu verwenden. Der Ziehring ermöglicht einen großen Verstellbereich.
Beim Einwalzen entsteht zwischen Ziehring und Asphaltschicht ein Verbund. Der Abtrag der Verkehrslasten erfolgt somit in die Tragschicht. Durch diesen Verbund bleibt das Niveau der Straßenkappe und des Straßenbelages gleich.
Der Dämpfungsring verhindert einerseits Kontaktkorrosion zwischen Deckel und Kappe und gewährleistet andererseits eine leichte Lösbarkeit und geringe Klapperneigung des Deckels. Der Deckel ist über einen Haltestift mit Splint und Unterlegscheibe mit der Kappe verbunden.
|
Best.-Nr.
|
d1 |
d2 |
h5 |
Deckelaufschrift |
Bezeichnung |
S max. |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|
|
2111000000
|
525 mm | 399 mm | 250-420 mm | Be- und Entlüftung | Kappe komplett | 40 mm - 170 mm | 62,48 kg | |||
|
2111000001
|
525 mm | 399 mm | 250-420 mm | Hydrant | Kappe komplett | 40 mm - 170 mm | 62,48 kg | |||
|
2111000003
|
525 mm | 399 mm | 250-420 mm | Klappe | Kappe komplett | 40 mm - 170 mm | 62,48 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Straßenkappen / Schachtabdeckungen & Tragplatten |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - Straßenkappe einwalzbar |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 204-04 | Tragplatte aus Beton für Straßenkappe Best.-Nr. 211-00, 211-04 |
