Zubehör zur erleichterten Höhenanpassung beim Einbau: Bremsring, Best.-Nr. 207.100.0050 (200-03)
207-01

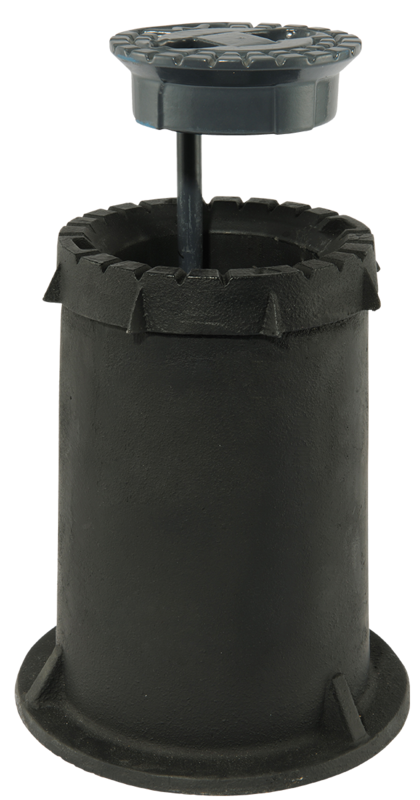

Schieberkappe mit Deckel, einwalzbar
| Material: |
Kappe: GJL-200, schwarz getaucht Ziehring: GJL-250, schwarz getaucht Deckel: GJS-400, Hawle-Epoxy-Pulverbeschichtung Haltestift: nichtrostender Stahl |
|---|---|
| Medium | Trinkwasser / Gas / Abwasser |
Die Hawle-Einwalzkappe für Schieber ist für den Einbau in bituminöse Verkehrsflächen zu verwenden. Der Ziehring ermöglicht einen großen Verstellbereich.
Vor dem Einwalzen ist der Ziehring ca. 1-2 cm über das Niveau der Asphaltschicht nach oben zu ziehen und mit Asphalt zu unterfüttern. Beim Einwalzen entsteht zwischen Ziehring und Asphaltschicht ein Verbund. Der Abtrag der Verkehrslasten erfolgt somit in die Tragschicht. Durch diesen Verbund bleibt das Niveau der Straßenkappe und des Straßenbelages gleich.
Gegenüber herkömmlichen Straßenkappen vermindert der Schrägsitz an Deckel und Kappe die Klapperneigung des Deckels.
Um einerseits Kontaktkorrosion zwischen Deckel und Kappe zu vermeiden und andererseits eine einfache Lösbarkeit des Deckels zu gewährleisten, ist dieser pulverbeschichtet.
Der Deckel ist über einen Haltestift mit Splint und Unterlegscheibe mit der Kappe verbunden.
Ein Richtungspfeil befindet sich auf dem Ziehring.
Baugröße: in Anlehnung an DIN 4056
DVGW-zertifiziert
|
Best.-Nr.
|
Deckelaufschrift |
d1 |
Bezeichnung |
d2 |
h5 |
S max. |
S |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2000000004
|
W | Ersatzdeckel zu Schieberkappe | 3,56 kg | ||||||||
|
2071000000
|
W | 270 mm | Kappe komplett | 195 mm | 260-440 mm | 40 mm - 180 mm | 19,70 kg | ||||
|
2071000010
|
Gas | 270 mm | Kappe komplett | 195 mm | 260-440 mm | 40 mm - 180 mm | 40 mm | 19,70 kg | |||
|
2071000030
|
AW | 270 mm | Kappe komplett | 195 mm | 260-440 mm | 40 mm - 180 mm | 19,70 kg | ||||
|
4910800272
|
Niro-Splint 3,2 x 25 mm | 0,03 kg | |||||||||
|
9864001040
|
Unterlegscheibe M12 | 0,01 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Straßenkappen / Schachtabdeckungen & Tragplatten |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - Ventilkappe, Schieberkappe einwalzbar |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 200-03 | Bremsring-Set für Einwalzkappen, Best.-Nr. 187-01 und 207-01 |
| 204-00 | Universaltragplatte für Schieber- und Ventilkappen |
| 204-01 | BAIO®-Tragplatte für Schieberkappen |
| 204-02 | Tragplatte aus Beton für Schieberkappen |
| 597-00 | Ziehwerkzeug für höhenverstellbare, zweiteilige Strassenkappen |
