206-01

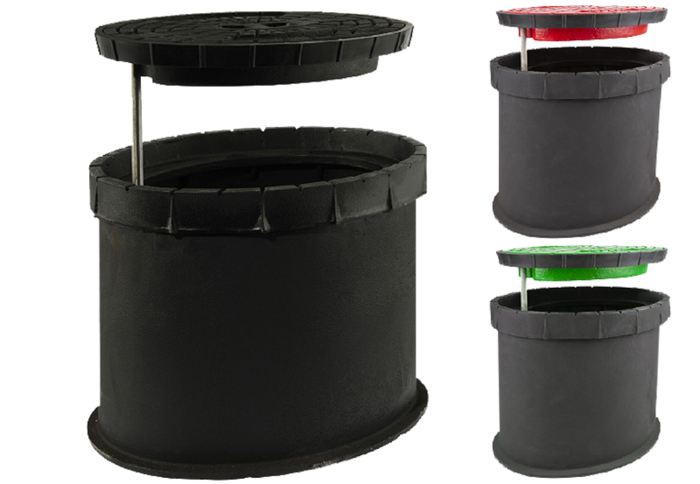

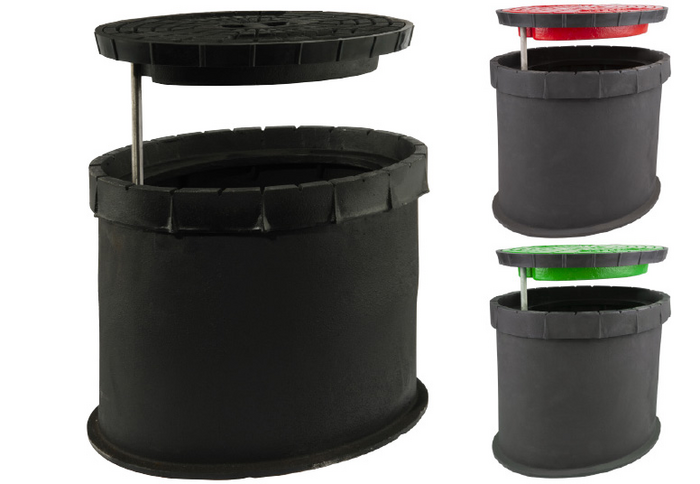

Hydrantkappe einwalzbar, mit Haltestift
| Material: |
Kappe, Ziehring: GJL-250, schwarz getaucht schwarzer Deckel: GJS-400, schwarz getaucht roter Deckel: GJS-400, mit UV-beständiger Beschichtung grüner Deckel: GJS-400, mit UV-beständiger Beschichtung Haltestift: nichtrostender Stahl Dämpfungsring: Polychloropren |
|---|---|
| Medium | Trinkwasser / Abwasser |
Die Hawle-Einwalzkappe für Hydranten ist für den Einbau in bituminöse Verkehrsflächen zu verwenden. Der Ziehring ermöglicht einen großen Verstellbereich.
Beim Einwalzen entsteht zwischen Ziehring und Asphaltschicht ein Verbund. Der Abtrag der Verkehrslasten erfolgt somit in die Tragschicht. Durch diesen Verbund bleibt das Niveau der Straßenkappe und des Straßenbelages gleich.
Der Dämpfungsring verhindert einerseits Kontaktkorrosion zwischen Deckel und Kappe und gewährleistet andererseits eine leichte Lösbarkeit und geringe Klapperneigung des Deckels.
Der Deckel ist über einen Haltestift mit Splint und Unterlegscheibe mit der Kappe verbunden.
Baugröße: in Anlehnung an DIN 4055
DVGW-zertifiziert
|
Best.-Nr.
|
d1 |
d2 |
B |
h5 |
Deckelaufschrift |
Bezeichnung |
S max. |
Medium | Gewicht | A-Text | 3D | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2060830000
|
412 mm | 400 mm | 307 mm | 310-520 mm | Hydrant | Kappe komplett mit schwarzem Deckel | 40 mm - 180 mm | 52,42 kg | ||||
|
2060830010
|
420 mm | 412 mm | 307 mm | 310-520 mm | Hydrant | Kappe komplett mit rotem Deckel | 40 mm - 180 mm | 49,60 kg | ||||
|
2060830040
|
420 mm | 412 mm | 307 mm | 310-520 mm | Abwasser | Kappe komplett mit grünem Deckel | 40 mm - 180 mm | 52,40 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Straßenkappen / Schachtabdeckungen & Tragplatten |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - Straßenkappe einwalzbar |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 204-08 | Tragplatte für Hydrantkappen |
| 206-04 | Bremsringset zu Hydrantkappe einwalzbar, Best.-Nr. 206-01 |
