205-02

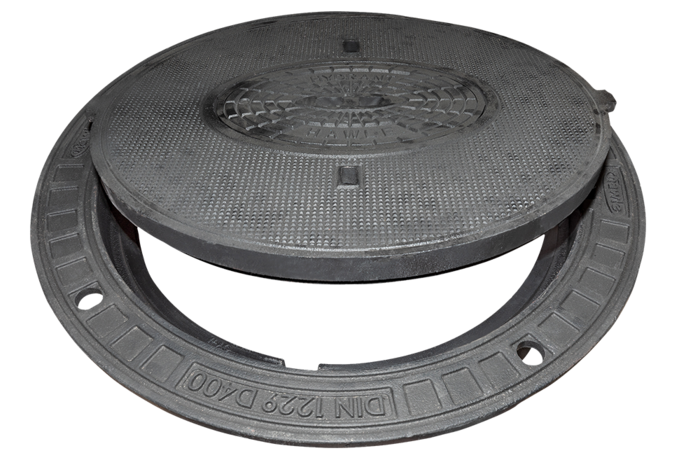

Schachtabdeckung VE, einwalzbar

Die Schachtabdeckung Best.-Nr. 205-02 ist für den Einbau in befestigten Verkehrsflächen geeignet.

Beim Einwalzen entsteht zwischen Ziehring und Asphaltschicht ein Verbund. Der Abtrag der Verkehrslasten erfolgt somit in die Tragschicht. Durch diesen Verbund bleibt das Niveau der Straßenkappe und des Straßenbelages gleich.

Der Dämpfungsring verhindert einerseits Kontaktkorrosion zwischen Deckel und Kappe und gewährleistet andererseits eine leichte Lösbarkeit und geringere Klapperneigung des Deckels.

Es gibt 2 Ausführungsvarianten:
Best.-Nr. 2051000005:
für Combi-Armaturen nach dem Württemberger Schachtsystem. Zur Betätigung der Einbaugarnituren für Schieber ist der Schachtdeckel zu öffnen. Ist nur der Hydrant zu betätigen, reicht es, wenn der integrierte Hydrantdeckel geöffnet wird.
Der Hydrantdeckel ist über einen Haltestift mit Splint und Unterlegscheibe mit dem Schachtdeckel verbunden.

Best.-Nr. 2051000004:
für Be- und Entlüftungsgarnitur (Best.-Nr. 985-00), mit Aufschrift “HAWLE ABWASSER BE- UND ENTLÜFTUNG”.

Weiterlesen Reduzieren
Material: Schachtring und Deckel: GJS-400 schwarz
Haltestift: nichtrostender Stahl
Dämpfungsring: Polychloropen
Medium Trinkwasser / Abwasser

Die Schachtabdeckung Best.-Nr. 205-02 ist für den Einbau in befestigten Verkehrsflächen geeignet.

Beim Einwalzen entsteht zwischen Ziehring und Asphaltschicht ein Verbund. Der Abtrag der Verkehrslasten erfolgt somit in die Tragschicht. Durch diesen Verbund bleibt das Niveau der Straßenkappe und des Straßenbelages gleich.

Der Dämpfungsring verhindert einerseits Kontaktkorrosion zwischen Deckel und Kappe und gewährleistet andererseits eine leichte Lösbarkeit und geringere Klapperneigung des Deckels.

Es gibt 2 Ausführungsvarianten:
Best.-Nr. 2051000005:
für Combi-Armaturen nach dem Württemberger Schachtsystem. Zur Betätigung der Einbaugarnituren für Schieber ist der Schachtdeckel zu öffnen. Ist nur der Hydrant zu betätigen, reicht es, wenn der integrierte Hydrantdeckel geöffnet wird.
Der Hydrantdeckel ist über einen Haltestift mit Splint und Unterlegscheibe mit dem Schachtdeckel verbunden.

Best.-Nr. 2051000004:
für Be- und Entlüftungsgarnitur (Best.-Nr. 985-00), mit Aufschrift “HAWLE ABWASSER BE- UND ENTLÜFTUNG”.

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.
*)
d1
H
Dø
Bezeichnung
 Medium Gewicht A-Text Merkliste
2051000004
   706 mm 210 mm 860 mm Schachtabdeckung „BEG 985“ 164,45 kg
2051000005
 1) 706 mm 210 mm 860 mm Schachtabdeckung „Hydrant“ 160,45 kg
2051100004
   706 mm 170 mm 860 mm Schachtabdeckung „BEG 985“ - Sanierung 0,00 kg
2051100005
 1) 706 mm 170 mm 860 mm Schachtabdeckung „Hydrant“ - Sanierung 189,00 kg
Zur Merkliste
1)
Der Dämpfungsring verhindert einerseits Kontaktkorrosion zwischen Hydrantdeckel und Schachtabdeckung und garantiert eine leichte Lösbarkeit des Deckels.
