187-01

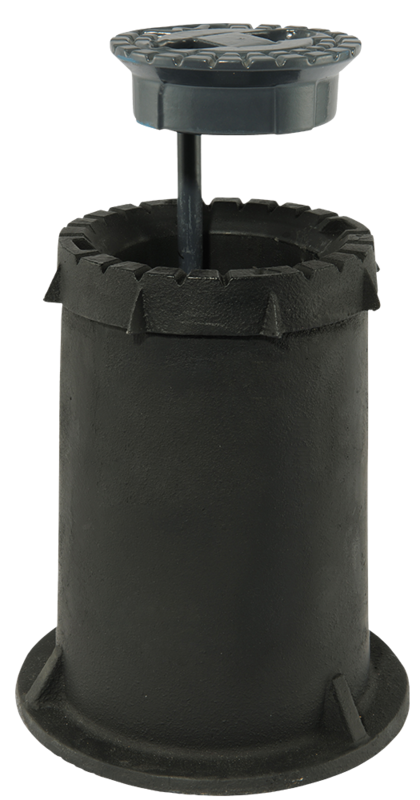

Ventilkappe einwalzbar, mit Haltestift

Die Hawle-Einwalzkappe für Ventile ist für den Einbau in bituminöse Verkehrsflächen zu verwenden. Der Ziehring ermöglicht einen großen Verstellbereich.
Vor dem Einwalzen ist der Ziehring ca. 1-2 cm über das Niveau der Asphaltschicht nach oben zu ziehen und mit Asphalt zu unterfüttern. Beim Einwalzen entsteht zwischen Ziehring und Asphaltschicht ein Verbund. Der Abtrag der Verkehrslasten erfolgt somit in die Tragschicht. Durch diesen Verbund bleibt das Niveau der Straßenkappe und des Straßenbelages gleich.

Gegenüber herkömmlichen Straßenkappen vermindert der Schrägsitz an Deckel und Kappe die Klapperneigung des Deckels.

Um einerseits Kontaktkorrosion zwischen Deckel und Kappe zu vermeiden und andererseits eine einfache Lösbarkeit des Deckels zu gewährleisten, ist dieser pulverbeschichtet.

Der Deckel ist über einen Haltestift mit Splint und Unterlegscheibe mit der Kappe verbunden.

Ein Richtungspfeil befindet sich auf dem Ziehring.

Baugröße: in Anlehnung an DIN 4057
DVGW-zertifiziert

Weiterlesen Reduzieren
Material: Kappe: GJL-200, schwarz getaucht
Ziehring: GJL-250, schwarz getaucht
Deckel: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Haltestift: nichtrostender Stahl
Medium Trinkwasser / Gas / Abwasser

Die Hawle-Einwalzkappe für Ventile ist für den Einbau in bituminöse Verkehrsflächen zu verwenden. Der Ziehring ermöglicht einen großen Verstellbereich.
Vor dem Einwalzen ist der Ziehring ca. 1-2 cm über das Niveau der Asphaltschicht nach oben zu ziehen und mit Asphalt zu unterfüttern. Beim Einwalzen entsteht zwischen Ziehring und Asphaltschicht ein Verbund. Der Abtrag der Verkehrslasten erfolgt somit in die Tragschicht. Durch diesen Verbund bleibt das Niveau der Straßenkappe und des Straßenbelages gleich.

Gegenüber herkömmlichen Straßenkappen vermindert der Schrägsitz an Deckel und Kappe die Klapperneigung des Deckels.

Um einerseits Kontaktkorrosion zwischen Deckel und Kappe zu vermeiden und andererseits eine einfache Lösbarkeit des Deckels zu gewährleisten, ist dieser pulverbeschichtet.

Der Deckel ist über einen Haltestift mit Splint und Unterlegscheibe mit der Kappe verbunden.

Ein Richtungspfeil befindet sich auf dem Ziehring.

Baugröße: in Anlehnung an DIN 4057
DVGW-zertifiziert

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.

Deckelaufschrift
d1
Bezeichnung
d2
h5
S max.
 Medium Gewicht A-Text Merkliste
1800000004
 W   Ersatzdeckel zu Ventilkappe       1,73 kg
1871000000
 W 200 mm Kappe komplett 150 mm 240-420 mm 40 mm - 180 mm 12,60 kg
1871000010
 Gas 200 mm Kappe komplett 150 mm 240-420 mm 40 mm - 180 mm 11,00 kg
1871000030
 AW 200 mm Kappe komplett 150 mm 240-420 mm 40 mm - 180 mm 11,00 kg
4910800272
     Niro-Splint 3,2 x 25 mm       0,03 kg
9864001045
     Unterlegscheibe M12 für Typ 187-01       0,00 kg
Zur Merkliste

Zubehör zur erleichterten Höhenanpassung beim Einbau: Bremsring, Best.-Nr. 187.100.0050 (200-03)
