180-01

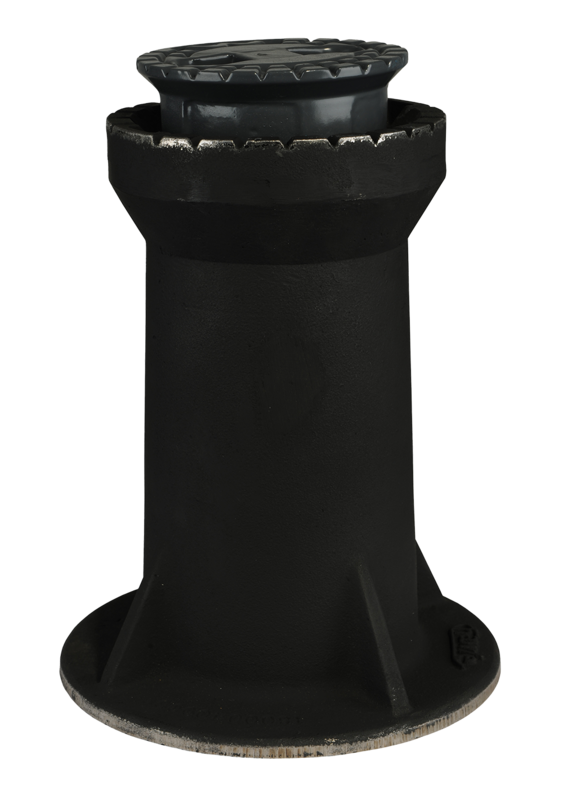

Ventilkappe starre Ausführung, mit Haltestift
| Material: |
Kappe: GJL-200, schwarz getaucht Deckel: GJS-400, Hawle-Epoxy-Pulverbeschichtung Haltestift: nichtrostender Stahl |
|---|---|
| Medium | Trinkwasser / Gas / Abwasser |
Die Hawle-Ventilkappe wird vorzugsweise für den Einbau in befestigte Verkehrsflächen verwendet.
Gegenüber herkömmlichen Straßenkappen vermindert der Schrägsitz an Deckel und Kappe die Klapperneigung des Deckels.
Um einerseits Kontaktkorrosion zwischen Deckel und Kappe zu vermeiden und andererseits eine einfache Lösbarkeit des Deckels zu gewährleisten, ist dieser pulverbeschichtet.
Der Deckel ist über einen Haltestift mit Splint und Unterlegscheibe mit der Kappe verbunden.
Baugröße: in Anlehnung an DIN 4057
|
Best.-Nr.
|
d1 |
d2 |
d3 |
h1 |
Deckelaufschrift |
Bezeichnung |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|
|
1800050000
|
200 mm | 115 mm | 145 mm | 250 mm | W | Kappe komplett | 8,25 kg | |||
|
1800050010
|
200 mm | 115 mm | 145 mm | 250 mm | Gas | Kappe komplett | 8,25 kg | |||
|
1800050030
|
200 mm | 115 mm | 145 mm | 250 mm | A | Kappe komplett | 8,25 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Straßenkappen / Schachtabdeckungen & Tragplatten |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 204-00 | Universaltragplatte für Schieber- und Ventilkappen |
| 204-03 | Einsatz für Betontragplatte |
