180-00

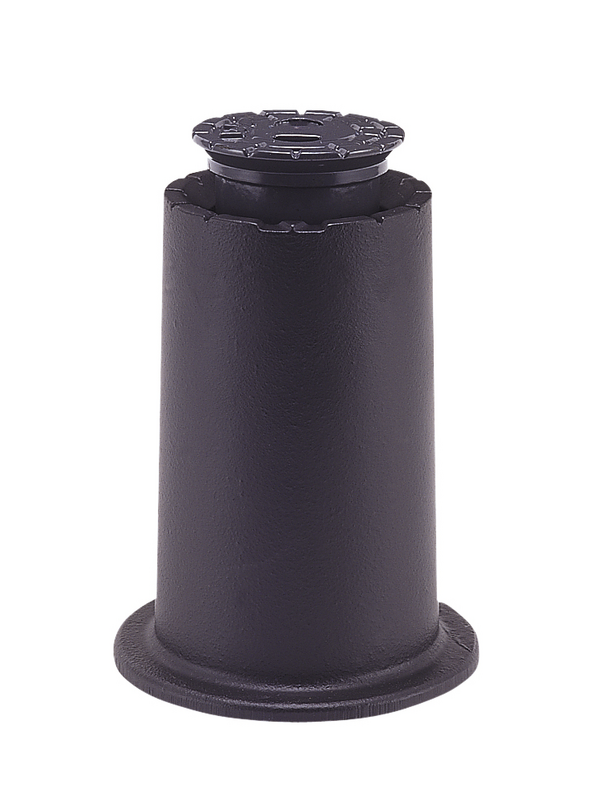

Ventilkappe starre Ausführung
| Material: |
Kappe: GJL-250, schwarz getaucht Deckel: GJS-400, Hawle-Epoxy-Pulverbeschichtung |
|---|---|
| Medium | Trinkwasser |
Die Hawle-Ventilkappe wird vorzugsweise für den Einbau in befestigte Verkehrsflächen verwendet. Zur Höhenanpassung können Distanzringe Best.-Nr. 181-00, 181-02 aufgesetzt werden.
Gegenüber herkömmlichen Straßenkappen vermindert der Schrägsitz an Deckel und Kappe die Klapperneigung des Deckels.
Um einerseits Kontaktkorrosion zwischen Deckel und Kappe zu vermeiden und andererseits eine einfache Lösbarkeit des Deckels zu gewährleisten, ist dieser pulverbeschichtet. Ein Richtungspfeil befindet sich auf dem Kappenkörper.
Baugröße: in Anlehnung an DIN 4057
|
Best.-Nr.
|
d4 |
d1 |
h2 |
d2 |
Deckelaufschrift |
d3 |
Bezeichnung |
h1 |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1800020000
|
95 mm | 95 mm | W | Deckel | 1,40 kg | |||||||
|
1800030000
|
170 mm | 82 mm | W | 120 mm | Kappe komplett | 220 mm | 7,00 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Straßenkappen / Schachtabdeckungen & Tragplatten |
|
Bedienungsanleitungen
|
|---|
| Straßenkappe starre Ausführung für Ventile 180-00 und Schieber 200-00 |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 204-00 | Universaltragplatte für Schieber- und Ventilkappen |
| 204-03 | Einsatz für Betontragplatte |
