110-00

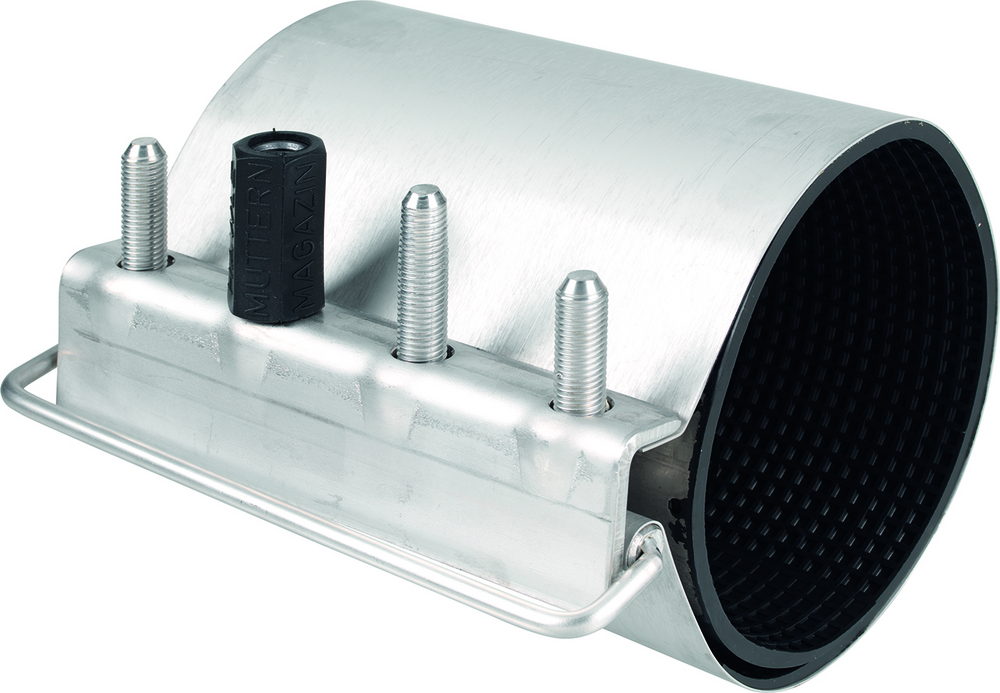

Reparaturschelle aus nichtrostendem Stahl, einfach gespannt

Reparaturschelle mit selbstzentrierendem Verschluss-System für Guss-, Stahl-, PVC- und AZ-Rohre.

Die mit der Spannbrücke verschweißten Schrauben erlauben mit Hilfe des Montagebügels ein einfaches Zusammenfügen. Zur Erleichterung der Montage ist der mittlere Gewindebolzen ab d 87 mm verlängert. Die Muttern können einfach und zeitsparend aus dem beigegebenen Mutternmagazin aufgeschraubt werden.

ACHTUNG: Mit Reparaturschellen können keine schub- und zuggesicherten Verbindungen hergestellt werden!

Weiterlesen Reduzieren
Material: Schelle: nichtrostender Stahl
Schrauben/Muttern: nichtrostender Stahl, molybdänbeschichtet
Dichtungen: EPDM gemäß KTW-BWGL für Wasser (Standard)
Medium Trinkwasser / Abwasser

Reparaturschelle mit selbstzentrierendem Verschluss-System für Guss-, Stahl-, PVC- und AZ-Rohre.

Die mit der Spannbrücke verschweißten Schrauben erlauben mit Hilfe des Montagebügels ein einfaches Zusammenfügen. Zur Erleichterung der Montage ist der mittlere Gewindebolzen ab d 87 mm verlängert. Die Muttern können einfach und zeitsparend aus dem beigegebenen Mutternmagazin aufgeschraubt werden.

ACHTUNG: Mit Reparaturschellen können keine schub- und zuggesicherten Verbindungen hergestellt werden!

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.

max.
Betriebsdruck
d
Baulänge
Guss
PVC
AZ 16
AZ 10
Stahl
 Medium Gewicht A-Text Merkliste
1105420000
 16 bar 54 - 58 mm 200 mm 40         1,50 kg
1105431500
 16 bar 54 - 58 mm 315 mm 40         1,20 kg
1105820000
 16 bar 58 - 64 mm 200 mm   63     50 1,50 kg
1106320000
 16 bar 63 - 68 mm 200 mm 50 63       1,60 kg
1106325000
 16 bar 63 - 68 mm 250 mm 50 63       2,50 kg
1106820000
 16 bar 68 - 76 mm 200 mm   75       1,70 kg
1107520000
 16 bar 75 - 83 mm 200 mm 65 75     65 1,70 kg
1107538000
 16 bar 75 - 83 mm 380 mm 65 75 16   65 3,50 kg
1107551000
 16 bar 75 - 83 mm 510 mm 65 75 16   65 3,60 kg
1108220000
 16 bar 82 - 91 mm 200 mm   90 (65) (65) (80) 1,80 kg
1108225000
 16 bar 82 - 91 mm 250 mm   90 (65) (65) (80) 2,20 kg
1108231500
 16 bar 82 - 91 mm 315 mm   90 (65) (65) (80) 2,40 kg
1108851000
 16 bar 88 - 97 mm 510 mm   90     80 5,00 kg
1109320000
 16 bar 93 - 102 mm 200 mm 80     80   2,00 kg
1109331500
 16 bar 93 - 102 mm 315 mm 80     80   2,50 kg
1109338000
 16 bar 93 - 102 mm 380 mm 80     80   3,90 kg
1109520000
 16 bar 95 - 104 mm 200 mm 80   (80) (80)   2,00 kg
1109525000
 16 bar 95 - 104 mm 250 mm 80   (80) (80)   2,60 kg
1109531500
 16 bar 95 - 104 mm 315 mm 80   (80) (80)   3,80 kg
1109538000
 16 bar 95 - 104 mm 380 mm 80   (80) (80)   4,10 kg
1109551000
 16 bar 95 - 104 mm 510 mm 80   (80) (80)   5,10 kg
1110420000
 16 bar 104 - 112 mm 200 mm   110 (80)     2,10 kg
1110425000
 16 bar 104 - 112 mm 250 mm   110 (80)     2,80 kg
1110431500
 16 bar 104 - 112 mm 315 mm   110 (80)     2,60 kg
1110438000
 16 bar 104 - 112 mm 380 mm   110 (80)     4,20 kg
1110451000
 16 bar 104 - 112 mm 510 mm   110 (80)     5,30 kg
1111220000
 16 bar 112 - 121 mm 200 mm 100     (100) 100 2,20 kg
1111225000
 16 bar 112 - 121 mm 250 mm 100     (100) 100 2,90 kg
1111231500
 16 bar 112 - 121 mm 315 mm 100     (100) 100 3,60 kg
1111238000
 16 bar 112 - 121 mm 380 mm 100     (100) 100 4,30 kg
1111251000
 16 bar 112 - 121 mm 510 mm 100     (100) 100 5,80 kg
1111264000
 16 bar 112 - 121 mm 640 mm 100     (100) 100 7,00 kg
1111283500
 16 bar 112 - 121 mm 835 mm 100     (100) 100 9,40 kg
1111520000
 16 bar 115 - 125 mm 200 mm 100     (100)   2,20 kg
1111525000
 16 bar 115 - 125 mm 250 mm 100     (100)   3,00 kg
1111531500
 16 bar 115 - 125 mm 315 mm 100     (100)   3,30 kg
1111538000
 16 bar 115 - 125 mm 380 mm 100     (100)   4,50 kg
1111551000
 16 bar 115 - 125 mm 510 mm 100     (100)   6,50 kg
1112020000
 16 bar 120 - 130 mm 200 mm   125 (100) (100)   2,20 kg
1112031500
 16 bar 120 - 130 mm 315 mm   125 (100) (100)   3,90 kg
1112044500
 16 bar 120 - 130 mm 445 mm   125 (100) (100)   5,50 kg
1112051000
 16 bar 120 - 130 mm 510 mm   125 (100) (100)   7,00 kg
1113120000
 16 bar 131 - 141 mm 200 mm   140 (100)   125 3,00 kg
1113125000
 16 bar 131 - 141 mm 250 mm   140 (100)   125 3,70 kg
1113138000
 16 bar 131 - 141 mm 380 mm   140 (100)   125 6,00 kg
1114020000
 16 bar 140 - 150 mm 200 mm 125 140   (125)   3,10 kg
1114025000
 16 bar 140 - 150 mm 250 mm 125 140   (125)   4,00 kg
1114031500
 16 bar 140 - 150 mm 315 mm 125 140   (125)   5,10 kg
1114038000
 16 bar 140 - 150 mm 380 mm 125 140   (125)   6,40 kg
1114051000
 16 bar 140 - 150 mm 510 mm 125 140   (125)   7,50 kg
1114083500
 16 bar 140 - 150 mm 835 mm 125 140   (125)   13,00 kg
1115125000
 16 bar 151 - 161 mm 250 mm   160 (125)     4,20 kg
1115131500
 16 bar 151 - 161 mm 315 mm   160 (125)     5,20 kg
1115151000
 16 bar 151 - 161 mm 510 mm   160 (125)     9,40 kg
1115820000
 16 bar 158 - 170 mm 200 mm 150       150 3,40 kg
1116625000
 16 bar 166 - 178 mm 250 mm 150     (150) 150 4,40 kg
1116631500
 16 bar 166 - 178 mm 315 mm 150     (150) 150 5,60 kg
1116638000
 16 bar 166 - 178 mm 380 mm 150     (150) 150 6,80 kg
1116651000
 16 bar 166 - 178 mm 510 mm 150     (150) 150 9,50 kg
1116664000
 16 bar 166 - 178 mm 640 mm 150     (150) 150 12,00 kg
1116683500
 16 bar 166 - 178 mm 835 mm 150     (150) 150 16,00 kg
1117825000
 16 bar 178 - 190 mm 250 mm   180 (150)     4,50 kg
1117831500
 16 bar 178 - 190 mm 315 mm   180 (150)     5,70 kg
1117851000
 16 bar 178 - 190 mm 510 mm   180 (150)     9,00 kg
1119025000
 10 bar 190 - 202 mm 250 mm 175 200 (150)   175 4,60 kg
1119031500
 10 bar 190 - 202 mm 315 mm 175 200 (150)   175 5,80 kg
1120025000
 10 bar 200 - 212 mm 250 mm   200       4,90 kg
1120031500
 10 bar 200 - 212 mm 315 mm   200       6,20 kg
1120038000
 10 bar 200 - 212 mm 380 mm   200       7,00 kg
1121525000
 10 bar 215 - 227 mm 250 mm 200 225     200 5,00 kg
1121531500
 10 bar 215 - 227 mm 315 mm 200 225     200 6,30 kg
1121538000
 10 bar 215 - 227 mm 380 mm 200 225     200 7,50 kg
1121551000
 10 bar 215 - 227 mm 510 mm 200 225     200 10,50 kg
1121564000
 10 bar 215 - 227 mm 640 mm 200 225     200 15,00 kg
1121583500
 10 bar 215 - 227 mm 835 mm 200 225     200 17,00 kg
1123325000
 10 bar 233 - 246 mm 250 mm       (200)   5,00 kg
1123331500
 10 bar 233 - 246 mm 315 mm       (200)   6,30 kg
1123338000
 10 bar 233 - 246 mm 380 mm       (200)   7,50 kg
1123351000
 10 bar 233 - 246 mm 510 mm       (200)   10,80 kg
1125025000
 10 bar 250 - 262 mm 250 mm   250 (200)     5,40 kg
1125031500
 10 bar 250 - 262 mm 315 mm   250 (200)     6,90 kg
1125038000
 10 bar 250 - 262 mm 380 mm   250 (200)     8,30 kg
1126925000
 10 bar 269 - 281 mm 250 mm 250 (280)     250 5,60 kg
1126931500
 10 bar 269 - 281 mm 315 mm 250 (280)     250 7,10 kg
1126938000
 10 bar 269 - 281 mm 380 mm 250 (280)     250 8,50 kg
1126983500
 10 bar 269 - 281 mm 835 mm 250 (280)     250 10,00 kg
1128525000
 10 bar 285 - 297 mm 250 mm       (250)   5,70 kg
1128531500
 10 bar 285 - 297 mm 315 mm       (250)   7,20 kg
1128538000
 10 bar 285 - 297 mm 380 mm       (250)   8,60 kg
1130625000
 10 bar 306 - 318 mm 250 mm   315 (250)     6,00 kg
1130631500
 10 bar 306 - 318 mm 315 mm   315 (250)     7,50 kg
1130638000
 10 bar 306 - 318 mm 380 mm   315 (250)     8,90 kg
1131525000
 10 bar 315 - 327 mm 250 mm 300 315     300 6,20 kg
1131531500
 10 bar 315 - 327 mm 315 mm 300 315     300 7,70 kg
1131538000
 10 bar 315 - 327 mm 380 mm 300 315     300 9,10 kg
1131564000
 10 bar 315 - 327 mm 640 mm 300 315     300 18,00 kg
1131583500
 10 bar 315 - 327 mm 835 mm 300 315     300 20,00 kg
1131831500
 10 bar 318 - 331 mm 315 mm 300       300 7,75 kg
1131838000
 10 bar 318 - 331 mm 380 mm 300       300 9,20 kg
1132051000
 10 bar 320 - 332 mm 510 mm 300       300 12,00 kg
1133938000
 10 bar 339 - 351 mm 380 mm       (300)   9,80 kg
1134525000
 10 bar 345 - 357 mm 250 mm   (355)     (350) 6,50 kg
1134531500
 10 bar 345 - 357 mm 315 mm   (355)     (350) 8,20 kg
1134538000
 10 bar 345 - 357 mm 380 mm   (355)     (350) 9,80 kg
1136631500
 10 bar 366 - 379 mm 315 mm 350   (300)     8,20 kg
1136638000
 10 bar 366 - 379 mm 380 mm 350   (300)     9,80 kg
1140038000
 10 bar 400 - 412 mm 380 mm   400     400 10,70 kg
1141831500
 10 bar 418 - 430 mm 315 mm 400   (350)     8,90 kg
1141838000
 10 bar 418 - 430 mm 380 mm 400   (350)     10,70 kg
Zur Merkliste

Andere Nennweiten und Baulängen auf Anfrage.

() In Klammern gesetzte Werte decken nicht den gesamten Toleranzbreich des angegebenen Rohres. Das gilt insbesondere für die stark schwankenden Durchmesser von AZ-Rohren.
