017-04

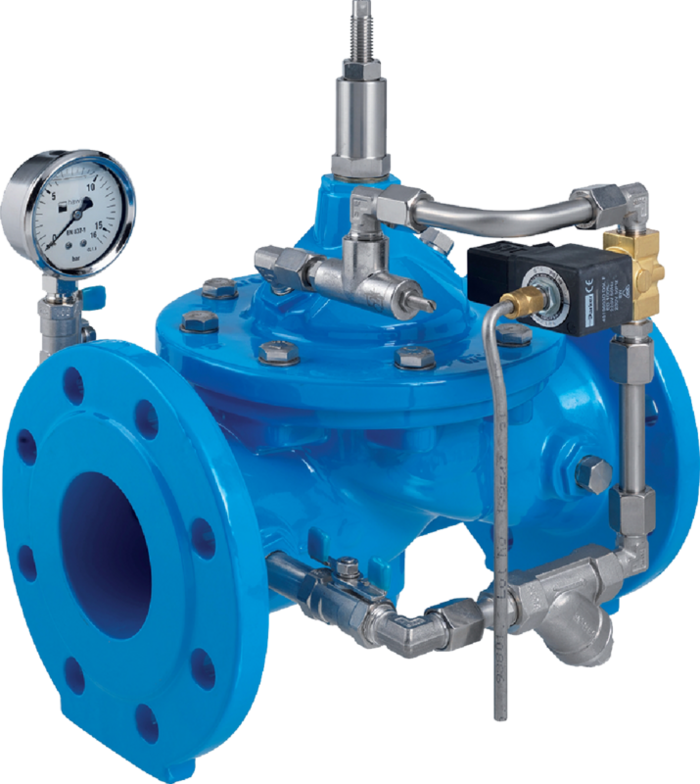

Auf/Zu-Ventil für elektrische Ansteuerung - stromlos offen

Das Auf/Zu-Ventil für elektrische Ansteuerung öffnet oder schließt den Durchgang am Hauptventil. Das Ventil kann alternativ zu Absperrarmaturen mit Elektroantrieb eingesetzt werden (Schließzeiten beachten).

Über das Magnetventil wird das Füllen oder Entleeren der Steuerkammer geregelt. Das Hauptventil öffnet stromlos und schließt unter Spannung. Um Druckschläge zu vermeiden, ist die Schließgeschwindigkeit über das Drosselrückschlagventil einstellbar. Über den Öffnungsbegrenzer kann die maximale Durchflussmenge verändert werden.

Ausführung / Stellung Hauptventil:
- stromlos offen (Best.-Nr. 017-04)
- stromlos geschlossen (Best.-Nr. 017-03)

Mindesteingangsdruck: 1 bar
Mindestdruckdifferenz zw. Ein- und Ausgangsdruck: 1 bar
Max. zulässiger Eingangsdruck von 4 bar bei gleichzeitig freiem Auslauf!
Höhere Druckdifferenzen nach Rücksprache!

Für die Dimensionierung bitten wir um folgende Angaben:
- max. zulässige Durchflussmenge
- Eingangsdruck (P1-seitig)
- Nachdruck / Gegendruck (P2-seitig)
- Spannung (z.B. 24 V / 230 V)
- Stromart (Wechselstrom / Gleichstrom)

Bestandteile:
1: Hauptventil
2: Kugelhahn
3: Filter
4: Drossel-Rückschlagventil
5: Magnetventil
6: Manometer mit Kugelhahn
7: Öffnungsbegrenzer (Option elektrische Stellungsanzeige)

Weiterlesen Reduzieren
Material: Gehäuseteile: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Steuerleitung: nichtrostender Stahl
Membranen, Dichtungen: EPDM gemäß KTW-BWGL für Wasser
Magnetventil: Messing, nichtrostender Stahl

Baulänge:
Grundreihe 1 nach DIN EN 558-1

Flanschanschlussmaße: gemäß EN 1092
Max. Betriebsdruck: Siehe Tabelle
Medium Trinkwasser

Das Auf/Zu-Ventil für elektrische Ansteuerung öffnet oder schließt den Durchgang am Hauptventil. Das Ventil kann alternativ zu Absperrarmaturen mit Elektroantrieb eingesetzt werden (Schließzeiten beachten).

Über das Magnetventil wird das Füllen oder Entleeren der Steuerkammer geregelt. Das Hauptventil öffnet stromlos und schließt unter Spannung. Um Druckschläge zu vermeiden, ist die Schließgeschwindigkeit über das Drosselrückschlagventil einstellbar. Über den Öffnungsbegrenzer kann die maximale Durchflussmenge verändert werden.

Ausführung / Stellung Hauptventil:
- stromlos offen (Best.-Nr. 017-04)
- stromlos geschlossen (Best.-Nr. 017-03)

Mindesteingangsdruck: 1 bar
Mindestdruckdifferenz zw. Ein- und Ausgangsdruck: 1 bar
Max. zulässiger Eingangsdruck von 4 bar bei gleichzeitig freiem Auslauf!
Höhere Druckdifferenzen nach Rücksprache!

Für die Dimensionierung bitten wir um folgende Angaben:
- max. zulässige Durchflussmenge
- Eingangsdruck (P1-seitig)
- Nachdruck / Gegendruck (P2-seitig)
- Spannung (z.B. 24 V / 230 V)
- Stromart (Wechselstrom / Gleichstrom)

Bestandteile:
1: Hauptventil
2: Kugelhahn
3: Filter
4: Drossel-Rückschlagventil
5: Magnetventil
6: Manometer mit Kugelhahn
7: Öffnungsbegrenzer (Option elektrische Stellungsanzeige)

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Vorstellung Hawle Regelventile
Best.-Nr.
*)
max.
Betriebsdruck
DN
PN
L
Gewinde
 Medium Gewicht A-Text Merkliste
170400400
   16 bar   10/16 210 mm IG 1 1/2" 9,33 kg
170400410
   16 bar   10/16 210 mm IG 2" 9,33 kg
170404010
   16 bar 40 10/16 200 mm   13,33 kg
170405010
 1) 16 bar 50 10/16 230 mm   21,33 kg
170406510
   16 bar 65 10/16 290 mm   26,33 kg
170408010
 1) 16 bar 80 10/16 310 mm   32,33 kg
170410010
 1) 16 bar 100 10/16 350 mm   40,33 kg
170412510
   16 bar 125 10/16 400 mm   60,50 kg
170415010
 1) 16 bar 150 10/16 480 mm   65,50 kg
170420010
   10 bar 200 10 600 mm   119,50 kg
170420020
   16 bar 200 16 600 mm   119,50 kg
170425010
   10 bar 250 10 730 mm   255,50 kg
170425020
   16 bar 250 16 730 mm   255,50 kg
170430010
   10 bar 300 10 850 mm   358,50 kg
170430020
   16 bar 300 16 850 mm   358,50 kg
Zur Merkliste
1)
auch in Eckausführung lieferbar, Artikelnummern und Preise auf Anfrage

Ausführung PN 25 auf Anfrage (bis DN 200)
