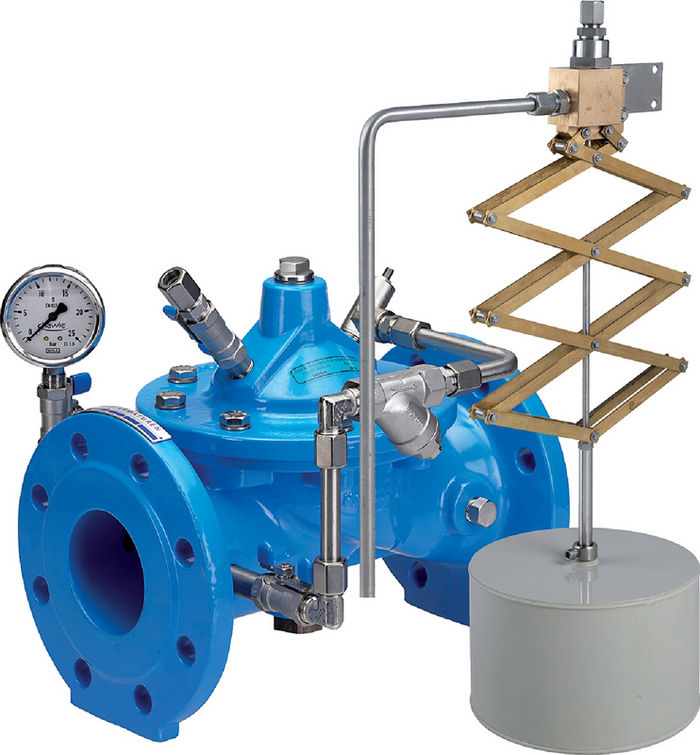

Schwimmerventil mit progressivem Steuerventil
| Material: |
Gehäuseteile: GJS-400, Hawle-Epoxy-Pulverbeschichtung Steuerleitung: nichtrostender Stahl Membranen, Dichtungen: EPDM gemäß KTW-BWGL für Wasser Schwimmersteuerventil: Rotguss, nichtrostender Stahl, PVC Baulänge: Grundreihe 1 nach DIN EN 558-1 Flanschanschlussmaße: gemäß EN 1092 |
|---|---|
| Max. Betriebsdruck: | Siehe Tabelle |
| Medium | Trinkwasser |
- Behälterfüllung mit konstanter Niveauhaltung (auf wenige Zentimeter genau)
Die progressive Schwimmersteuerung gewährleistet ein konstantes Behälterniveau durch variable Zulaufmengen über das Basisventil.
Mindesteingangsdruck: 1 bar
Mindestdruckdifferenz zw. Ein- und Ausgangsdruck: 1 bar
Max. zulässiger Eingangsdruck von 4 bar bei gleichzeitig freiem Auslauf!
Höhere Druckdifferenzen nach Rücksprache!
Für die Dimensionierung bitten wir um folgende Werte:
- max. Durchflussmenge
- durchschnittliche Durchflussmenge
- min. Durchflussmenge
- Vordruck (p1-seitig)
- Nach- bzw. Gegendruck (p2-seitig)
Bestandteile:
1: Hauptventil
2: Kugelhahn (A, B)
3: Filter
4: Drossel-Rückschlagventil
5: Progressives Schwimmersteuerventil
6: Schwimmer
7: Schwimmerschutzrohr (Option)
8: Entlüftungsstopfen (Option elektrischer Stellungsanzeiger oder Öffnungsbegrenzer )
9: Manometer mit Kugelhahn
|
Best.-Nr.
|
*) |
DN |
max. Betriebsdruck |
PN |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|
|
160100400
|
IG 1 1/2" | 16 bar | 10/16 | 10,00 kg | ||||
|
160100410
|
IG 2" | 16 bar | 10/16 | 10,00 kg | ||||
|
160104010
|
40 | 16 bar | 10/16 | 18,00 kg | ||||
|
160105010
|
1) | 50 | 16 bar | 10/16 | 20,00 kg | |||
|
160106510
|
65 | 16 bar | 10/16 | 25,00 kg | ||||
|
160108010
|
1) | 80 | 16 bar | 10/16 | 32,00 kg | |||
|
160110010
|
1) | 100 | 16 bar | 10/16 | 40,00 kg | |||
|
160112510
|
125 | 16 bar | 10/16 | 60,00 kg | ||||
|
160115010
|
1) | 150 | 16 bar | 10/16 | 65,00 kg | |||
|
160120010
|
200 | 10 bar | 10 | 118,00 kg | ||||
|
160120020
|
200 | 16 bar | 16 | 118,00 kg | ||||
|
160125010
|
250 | 10 bar | 10 | 254,00 kg | ||||
|
160125020
|
250 | 16 bar | 16 | 254,00 kg | ||||
|
160130010
|
300 | 10 bar | 10 | 360,00 kg | ||||
|
160130020
|
300 | 16 bar | 16 | 360,00 kg |
-
Ausführung PN 25 auf Anfrage (bis DN 200)
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Regelventile & Schmutzfänger |
|
Technische Dokumente
|
|---|
| Checkliste für Hawido Regelventile |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - Schwimmerventil mit progressivem Steuerventil |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 011-01 | Elektrischer Stellungsanzeiger mit Sensor/en |
| 013-08 | Schwimmer-Schutzrohr inklusive Montageset |
| 013-09 | Blende, verstellbar |
| 019-00 | Schmutzfänger, Deckel seitlich |
| 019-01 | Schmutzfänger mit Schrägsitz |
