- 1)
- auch in Eckausführung lieferbar, Artikelnummern und Preise auf Anfrage
016-00

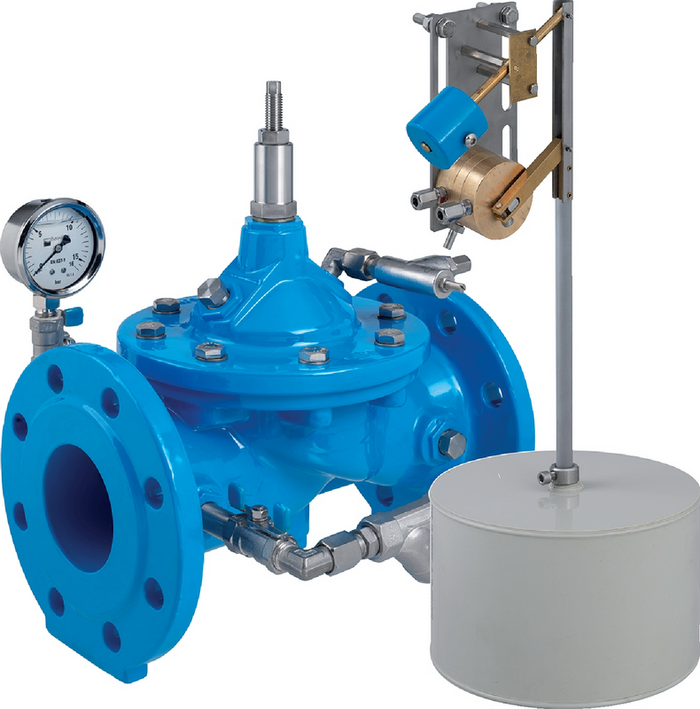

Schwimmerventil für Auf-/Zu-Steuerung
| Material: |
Gehäuseteile: GJS-400, Hawle-Epoxy-Pulverbeschichtung Steuerleitung: nichtrostender Stahl Membranen, Dichtungen: EPDM gemäß KTW-BWGL für Wasser Schwimmersteuerventil: Messing, Bronze, nichtrostender Stahl, PVC Baulänge: Grundreihe 1 nach DIN EN 558-1 Flanschanschlussmaße: gemäß EN 1092 |
|---|---|
| Max. Betriebsdruck: | Siehe Tabelle |
| Medium | Trinkwasser |
Das Auf-/Zu-Ventil mit Schwimmersteuerung steuert den Wasserzufluss in einen Behälter. Sinkt das Niveau im Behälter auf einen minimalen Stand, so öffnet das Hauptventil. Ist der maximale Wasserstand im Behälter erreicht, so schließt das Hauptventil. Um Druckschläge zu vermeiden, ist die Schließgeschwindigkeit über das Drosselrückschlagventil einstellbar.
Über den Öffnungsbegrenzer kann die maximale Durchflussmenge verändert werden.
Die Differenz zwischen maximalem und minimalem Wasserstand ist von 60 bis 900 mm über die Anschläge an der Schwimmerstange einstellbar. (Sonderanfertigungen nach Rücksprache)
Mindesteingangsdruck: 1 bar
Mindestdruckdifferenz zw. Ein- und Ausgangsdruck: 1 bar
Max. zulässiger Eingangsdruck von 4 bar bei gleichzeitig freiem Auslauf!
Höhere Druckdifferenzen nach Rücksprache!
Für die Dimensionierung bitten wir um folgende Angaben:
- max. zulässige bzw. notwendige Durchflussmenge
- Eingangsdruck (P1-seitig)
- Nachdruck / Gegendruck (P2-seitig)
- Differenz zwischen min. und max. Wasserstand im Behälter
Bestandteile:
1: Hauptventil
2: Kugelhahn
3: Filter
4: Drossel-Rückschlagventil
5: Steuerventil NAZ
6: Schwimmer
7: Schwimmerschutzrohr (Option)
8: Öffnungsbegrenzer (Option elektrischer Stellungsanzeiger)
9: Manometer mit Kugelhahn
|
Best.-Nr.
|
*) |
DN |
max. Betriebsdruck |
PN |
L |
Medium | Gewicht | A-Text | 3D | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|
|
160000400
|
IG 1 1/2" | 16 bar | 10/16 | 210 mm | 7,33 kg | |||||
|
160000410
|
IG 2" | 16 bar | 10/16 | 210 mm | 7,75 kg | |||||
|
160004010
|
40 | 16 bar | 10/16 | 200 mm | 18,33 kg | |||||
|
160005010
|
1) | 50 | 16 bar | 10/16 | 230 mm | 20,33 kg | ||||
|
160006510
|
65 | 16 bar | 10/16 | 290 mm | 25,33 kg | |||||
|
160008010
|
1) | 80 | 16 bar | 10/16 | 310 mm | 32,33 kg | ||||
|
160010010
|
1) | 100 | 16 bar | 10/16 | 350 mm | 40,33 kg | ||||
|
160012510
|
125 | 16 bar | 10/16 | 400 mm | 60,50 kg | |||||
|
160015010
|
1) | 150 | 16 bar | 10/16 | 480 mm | 65,50 kg | ||||
|
160020010
|
200 | 10 bar | 10 | 600 mm | 118,50 kg | |||||
|
160020020
|
200 | 16 bar | 16 | 600 mm | 118,50 kg | |||||
|
160025010
|
250 | 10 bar | 10 | 730 mm | 254,50 kg | |||||
|
160025020
|
250 | 16 bar | 16 | 730 mm | 254,50 kg | |||||
|
160030010
|
300 | 10 bar | 10 | 850 mm | 360,50 kg | |||||
|
160030020
|
300 | 16 bar | 16 | 850 mm | 360,50 kg |
-
Ausführung PN 25 auf Anfrage (bis DN 200)
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Regelventile & Schmutzfänger |
|
Technische Dokumente
|
|---|
| Checkliste für Hawido Regelventile |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 013-07 | Öffnungsbegrenzer |
| 013-08 | Schwimmer-Schutzrohr inklusive Montageset |
| 013-09 | Blende, verstellbar |
| 019-00 | Schmutzfänger, Deckel seitlich |
| 019-01 | Schmutzfänger mit Schrägsitz |
| 850-00 | Ausbaustück mit zugsicheren Flanschen |
