- auch in Eckausführung lieferbar, Artikelnummern und Preise auf Anfrage
015-01

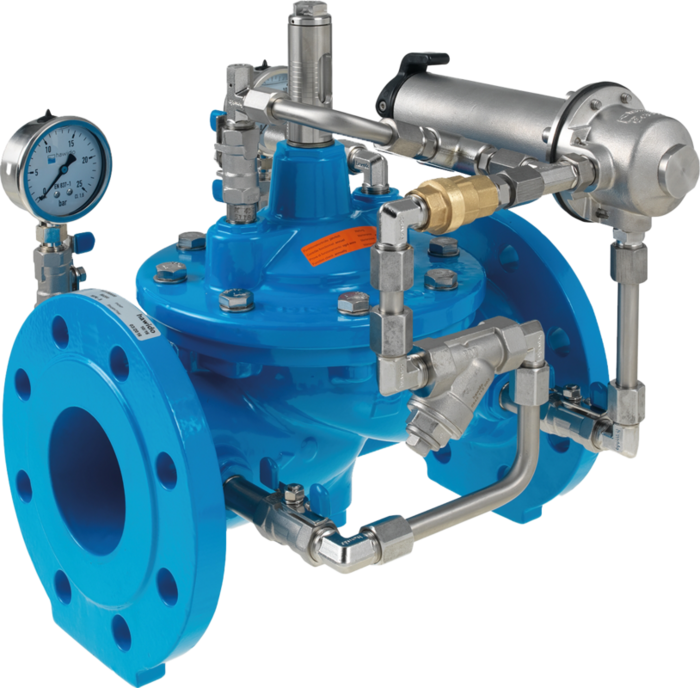

Druckreduzierventil mit Rückflußverhinderung
| Material: |
Gehäuseteile: GJS-400, Hawle-Epoxy-Pulverbeschichtung Steuerleitung: nichtrostender Stahl Membranen, Dichtungen: EPDM gemäß KTW-BWGL für Wasser Steuerventil: nichtrostender Stahl Rückschlagventil: Messing Baulänge: Grundreihe 1 nach DIN EN 558-1 Flanschanschlussmaße: gemäß EN 1092 |
|---|---|
| Max. Betriebsdruck: | Siehe Tabelle |
| Medium | Trinkwasser |
Das Druckreduzierventil reduziert einen variablen Eingangsdruck auf einen konstanten Ausgangsdruck, unabhängig von schwankenden Durchflussmengen. Die Rückflussverhinderungsfunktion verhindert einen Rückfluss, sobald der Eingangsdruck niedriger als der Ausgangsdruck ist. Über das Drossel-Rückschlagventil ist die Öffnungsgeschwindigkeit einstellbar.
Verwendung:
- Druckreduzierung für Netzeinspeisung
- Noteinspeisung in ein zweites Netz
Stufenlos einstellbarer Ausgangsdruck zwischen 1,5 - 12 bar
Mindesteingangsdruck: 1 bar
Mindestdruckdifferenz zwischen Ein- und Ausgangsdruck: 1 bar
Für die Dimensionierung bitten wir um folgende Angaben:
- Durchfluss (min., mittel., max.)
- Feuerlöschbedarf
- Eingangsdruck (P1-seitig)
- Ausgangsdruck (P2-seitig)
Bestandteile:
1: Hauptventil
2: Kugelhahn (A, B, C)
3: Filter
4: Blende
5: Drossel-Rückschlagventil
6: Steuerventil
7: Manometer mit Kugelhahn (A, B)
8: Optischer Stellungsanzeiger mit Entlüftungsschraube (Option: Elektrischer/Analoger Stellungsanzeiger, Öffnungsbegrenzer)
9: Drosselventil
10: Rückschlagventil (A, B)
|
Best.-Nr.
|
*) |
DN |
max. Betriebsdruck |
PN |
L |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|
|
150100400
|
IG 1 1/2" | 16 bar | 10/16 | 210 mm | 11,00 kg | ||||
|
150100410
|
IG 2" | 16 bar | 10/16 | 210 mm | 11,00 kg | ||||
|
150104010
|
40 | 16 bar | 10/16 | 200 mm | 13,00 kg | ||||
|
150105010
|
1) | 50 | 16 bar | 10/16 | 230 mm | 17,00 kg | |||
|
150106510
|
65 | 16 bar | 10/16 | 290 mm | 21,00 kg | ||||
|
150108010
|
1) | 80 | 16 bar | 10/16 | 310 mm | 27,00 kg | |||
|
150110010
|
1) | 100 | 16 bar | 10/16 | 350 mm | 35,00 kg | |||
|
150112510
|
125 | 16 bar | 10/16 | 400 mm | 51,00 kg | ||||
|
150115010
|
1) | 150 | 16 bar | 10/16 | 480 mm | 60,00 kg | |||
|
150120010
|
200 | 10 bar | 10 | 600 mm | 114,00 kg | ||||
|
150120020
|
200 | 16 bar | 16 | 600 mm | 114,00 kg | ||||
|
150125010
|
250 | 10 bar | 10 | 730 mm | 247,00 kg | ||||
|
150125020
|
250 | 16 bar | 16 | 730 mm | 247,00 kg | ||||
|
150130010
|
300 | 10 bar | 10 | 850 mm | 358,00 kg | ||||
|
150130020
|
300 | 16 bar | 16 | 850 mm | 358,00 kg |
-
Ausführung PN 25 auf Anfrage (bis DN 200)
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Regelventile & Schmutzfänger |
|
Technische Dokumente
|
|---|
| Checkliste für Hawido Regelventile |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - Regelventil Typ 1501 |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 013-07 | Öffnungsbegrenzer |
| 019-00 | Schmutzfänger, Deckel seitlich |
| 019-01 | Schmutzfänger mit Schrägsitz |
| 850-00 | Ausbaustück mit zugsicheren Flanschen |
