- 1)
- auch in Eckausführung lieferbar, Artikelnummern und Preise auf Anfrage
014-00

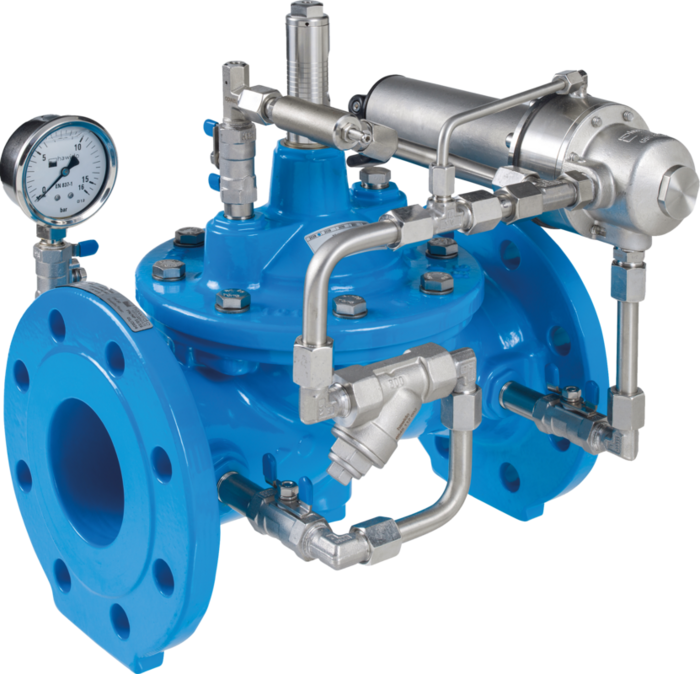

Sicherheits-/Druckhalteventil
| Material: |
Gehäuseteile: GJS-400, Hawle-Epoxy-Pulverbeschichtung Steuerleitung: nichtrostender Stahl Membranen, Dichtungen: EPDM gemäß KTW-BWGL für Wasser Steuerventil: nichtrostender Stahl Baulänge: Grundreihe 1 nach DIN EN 558-1 Flanschanschlussmaße: gemäß EN 1092 |
|---|---|
| Max. Betriebsdruck: | Siehe Tabelle |
| Medium | Trinkwasser |
Der Ablass- bzw. Haltedruck beim Sicherheits-/Druckhalteventil ist stufenlos zwischen 1,5 - 12 bar über das Steuerventil einstellbar. Übermäßiger Netzdruck wird durch schnelles Öffnen des Hauptventils entlastet. Um Druckschläge zu vermeiden, ist die Schließgeschwindigkeit über das Drossel-Rückschlagventil einstellbar.
Verwendung:
- Schutz eines Netzes vor Überdruck
(Sicherheitsventil)
- Halten des eingestellten Netzdruckes im
vorgelagerten Rohrnetz (Druckhalteventil)
Mindesteingangsdruck: 1 bar
Mindestdruckdifferenz zwischen Ein- und Ausgangsdruck: 1 bar
Für die Dimensionierung bitten wir um folgende Angaben:
- Durchfluss (max.)
- Eingangsdruck (P1-seitig)
- Haltedruck bzw. Ablassdruck (p1-seitig)
- Nachdruck / Gegendruck (p2-seitig)
Bestandteile:
1: Hauptventil
2: Kugelhahn (A, B, C)
3: Filter
4: Blende
5: Drossel-Rückschlagventil
6: Steuerventil
7: Manometer mit Kugelhahn
8: Optischer Stellungsanzeiger mit Entlüftungsschraube (Option: Elektrischer/Analog Stellungsanzeiger, Öffnungsbegrenzer)
|
Best.-Nr.
|
*) |
DN |
max. Betriebsdruck |
PN |
L |
Medium | Gewicht | A-Text | 3D | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|
|
140000400
|
IG 1 1/2" | 16 bar | 10/16 | 210 mm | 12,00 kg | |||||
|
140000410
|
IG 2" | 16 bar | 10/16 | 210 mm | 12,00 kg | |||||
|
140004010
|
40 | 16 bar | 10/16 | 200 mm | 13,00 kg | |||||
|
140005010
|
1) | 50 | 16 bar | 10/16 | 230 mm | 16,00 kg | ||||
|
140006510
|
65 | 16 bar | 10/16 | 290 mm | 21,00 kg | |||||
|
140008010
|
1) | 80 | 16 bar | 10/16 | 310 mm | 27,00 kg | ||||
|
140010010
|
1) | 100 | 16 bar | 10/16 | 350 mm | 35,00 kg | ||||
|
140012510
|
125 | 16 bar | 10/16 | 400 mm | 52,00 kg | |||||
|
140015010
|
1) | 150 | 16 bar | 10/16 | 480 mm | 61,00 kg | ||||
|
140020010
|
200 | 10 bar | 10 | 600 mm | 114,00 kg | |||||
|
140020020
|
200 | 16 bar | 16 | 600 mm | 114,00 kg | |||||
|
140025010
|
250 | 10 bar | 10 | 730 mm | 173,00 kg | |||||
|
140025020
|
250 | 16 bar | 16 | 730 mm | 250,00 kg | |||||
|
140030010
|
300 | 10 bar | 10 | 850 mm | 359,00 kg | |||||
|
140030020
|
300 | 16 bar | 16 | 850 mm | 359,00 kg |
-
Ausführung PN 25 auf Anfrage (bis DN 200)
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Regelventile & Schmutzfänger |
|
Technische Dokumente
|
|---|
| Checkliste für Hawido Regelventile |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 013-07 | Öffnungsbegrenzer |
| 013-09 | Blende, verstellbar |
| 019-00 | Schmutzfänger, Deckel seitlich |
| 019-01 | Schmutzfänger mit Schrägsitz |
| 850-00 | Ausbaustück mit zugsicheren Flanschen |
