Blende, verstellbar

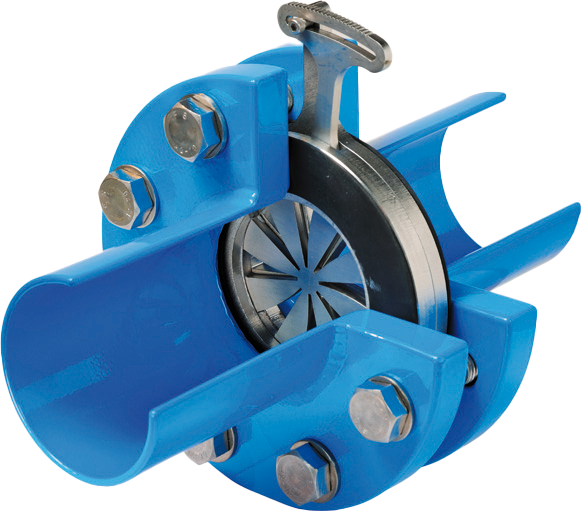

Die verstellbare Blende kann als statisches Drosselelement für die Einstellung einer Durchflussmenge oder als Kavitationsschutz (Staudruckblende) nach Armaturen (Regelventilen, Schieber, etc.) eingesetzt werden. Ändern sich die Druckverhältnisse oder die Durchflussmengen, kann auch im eingebauten Zustand durch Verdrehen der Schieberplatte die Öffnungsfläche vergrößert bzw. verkleinert werden. Wird die Öffnungsfläche vergrößert, sinkt der Druckverlust über die Blende. Wird die Öffnungsfläche verkleinert, steigt der Druckverlust.

Beim Einbau ist die Blende mit je einer Flachdichtung beidseitig zwischen zwei Festflanschen einzubauen. Dabei ist die Einbaurichtung zu beachten (Pfeilrichtung am Gehäuse beachten). Öffnen Sie die Blende vor dem Einbau komplett.

Hinweis:
Max. zulässiger Differenzdruck: 5 bar

Achtung:
Die Blende ist nicht als Absperrarmatur einsetzbar.

Weiterlesen Reduzieren
Material: nichtrostender Stahl
Max. Betriebsdruck: Trinkwasser: 16 bar
Medium Trinkwasser

Die verstellbare Blende kann als statisches Drosselelement für die Einstellung einer Durchflussmenge oder als Kavitationsschutz (Staudruckblende) nach Armaturen (Regelventilen, Schieber, etc.) eingesetzt werden. Ändern sich die Druckverhältnisse oder die Durchflussmengen, kann auch im eingebauten Zustand durch Verdrehen der Schieberplatte die Öffnungsfläche vergrößert bzw. verkleinert werden. Wird die Öffnungsfläche vergrößert, sinkt der Druckverlust über die Blende. Wird die Öffnungsfläche verkleinert, steigt der Druckverlust.

Beim Einbau ist die Blende mit je einer Flachdichtung beidseitig zwischen zwei Festflanschen einzubauen. Dabei ist die Einbaurichtung zu beachten (Pfeilrichtung am Gehäuse beachten). Öffnen Sie die Blende vor dem Einbau komplett.

Hinweis:
Max. zulässiger Differenzdruck: 5 bar

Achtung:
Die Blende ist nicht als Absperrarmatur einsetzbar.
