- 1)
- auch in Eckausführung lieferbar, Artikelnummern und Preise auf Anfrage
013-04

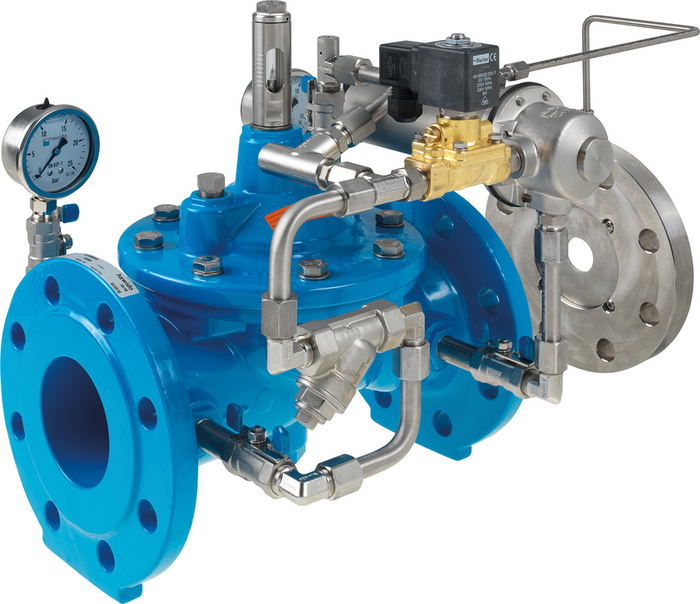

Mengenbegrenzungsventil für elektrische Ansteuerung - stromlos offen
| Material: |
Gehäuseteile, Blendengehäuse: nichtrostender Stahl, Hawle-Epoxy-Pulverbeschichtung Steuerleitung, Blende: nichtrostender Stahl Membranen, Dichtungen: EPDM gemäß KTW-BWGL für Wasser Steuerventil: nichtrostender Stahl Magnetventil: Messing, nichtrostender Stahl Baulänge: Grundreihe 1 nach DIN EN 558-1 Flanschanschlussmaße: gemäß EN 1092 |
|---|---|
| Max. Betriebsdruck: | Siehe Tabelle |
| Medium | Trinkwasser |
Das Mengenbegrenzungsventil begrenzt einen vorbestimmten max. Durchfluss, unabhängig von wechselnden Betriebsdrücken. Der Nenndurchfluss ist stufenlos über das Steuerventil bis zu +/- 15% einstellbar. Über das Magnetventil wird das Hauptventil stromlos geöffnet oder unter Spannung geschlossen. Über das Drosselrückschlagventil ist die Öffnungsgeschwindigkeit einstellbar.
Ausführung/Stellung Hauptventil:
- stromlos geschlossen (Best.-Nr. 013-03)
- stromlos offen (Best.-Nr. 013-04)
Mindesteingangsdruck: 1 bar
(Bitte berücksichtigen: Druckverlust durch Hauptventil und Blende ca. 0,5 bar)
Beruhigungsstrecken zwischen Hauptventil und Blende (x = 5 x DN) und nach der Blende (y = 3 x DN) sind vorzusehen!
Für die Dimensionierung bitten wir um folgende Angaben:
- zu begrenzende Durchflussmenge
- Eingangsdruck (P1-seitig)
- Ausgangsdruck (P2-seitig)
- Spannung (z.B. 24 V / 230 V)
- Stromart (Wechselstrom/Gleichstrom)
Bestandteile:
1: Hauptventil
2: Kugelhahn (A, B, C)
3: Filter
4: Blende
5: Drossel-Rückschlagventil
6: Steuerventil
7: Differenzdruck-Messblende
8: Optischer Stellungsanzeiger mit Entlüftungsschraube (Option: Analoger/Elektrischer Stellungsanzeiger, Öffnungsbegrenzer)
9: Magnetventil
10: Manometer mit Kugelhahn (A, B)
B: DN 40- DN 150: 22 mm
DN 200 - DN 250: 27 mm
DN 300: 29 mm
X: 5 x DN Leitung
Y: 3 x DN Leitung
|
Best.-Nr.
|
*) |
DN |
max. Betriebsdruck |
PN |
L |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|
|
130400400
|
IG 1 1/2" | 16 bar | 10/16 | 210 mm | 11,00 kg | ||||
|
130400410
|
IG 2" | 16 bar | 10/16 | 210 mm | 11,00 kg | ||||
|
130404010
|
40 | 16 bar | 10/16 | 200 mm | 13,00 kg | ||||
|
130405010
|
1) | 50 | 16 bar | 10/16 | 230 mm | 16,00 kg | |||
|
130406510
|
65 | 16 bar | 10/16 | 290 mm | 21,00 kg | ||||
|
130408010
|
1) | 80 | 16 bar | 10/16 | 310 mm | 27,00 kg | |||
|
130410010
|
1) | 100 | 16 bar | 10/16 | 350 mm | 35,00 kg | |||
|
130412510
|
125 | 16 bar | 10/16 | 400 mm | 52,00 kg | ||||
|
130415010
|
1) | 150 | 16 bar | 10/16 | 480 mm | 61,00 kg | |||
|
130420010
|
200 | 10 bar | 10 | 600 mm | 115,00 kg | ||||
|
130420020
|
200 | 16 bar | 16 | 600 mm | 115,00 kg | ||||
|
130425010
|
250 | 10 bar | 10 | 730 mm | 247,00 kg | ||||
|
130425020
|
250 | 16 bar | 16 | 730 mm | 247,00 kg | ||||
|
130430010
|
300 | 10 bar | 10 | 850 mm | 358,00 kg | ||||
|
130430020
|
300 | 16 bar | 16 | 850 mm | 358,00 kg |
-
Ausführung PN 25 auf Anfrage (bis DN 200)
|
