011-02

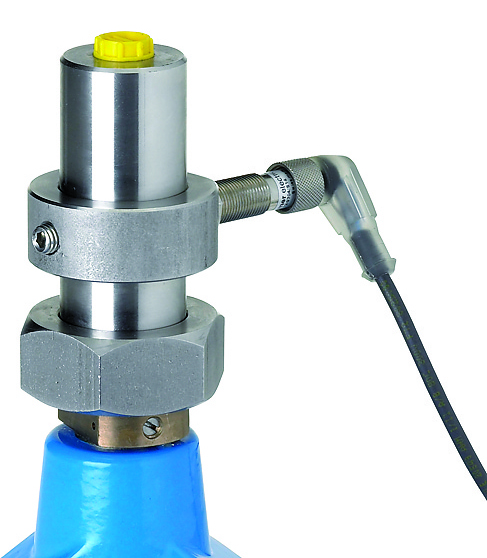

Analoger Stellungsanzeiger
| Material: |
Gehäuseteile: nichtrostender Stahl Dichtungen: EPDM gemäß KTW-BWGL für Wasser |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 25 bar |
| Medium | Trinkwasser |
Der analoge Stellungsanzeiger wird auf dem zentralen Abgang des Ventildeckels montiert. Die Anzeigespindel des Stellanzeigers ist mit der Spindel des Hauptventils zu verbinden. Der elektrische Anschluss ist herzustellen.
Nach erfolgter Installation kann über ein Analogsignal, stufenlos (0% - 100%) die Stellung des Hauptventils abgerufen werden.
Ausgangssignal:
- 4-20 mA (Standard)
- 0-10 V (auf Anfrage)
Kombination mit Öffnungsbegrenzung möglich (auf Anfrage).
Stellungsanzeiger können auf alle Hawle-Regelventile nachgerüstet werden. Wir bitten bei Nachrüstung um Angabe der Ventil-Seriennummer und/oder dem Baujahr.
|
Best.-Nr.
|
H |
Verwendung für |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|
|
119600050
|
111 mm | DN 1 1/2" - DN 50 | 1,00 kg | |||
|
119600065
|
111 mm | DN 65 | 1,00 kg | |||
|
119600080
|
111 mm | DN 80 | 1,00 kg | |||
|
119600100
|
111 mm | DN 100 | 1,00 kg | |||
|
119600125
|
158 mm | DN 125 | 1,00 kg | |||
|
119600150
|
158 mm | DN 150 | 1,00 kg | |||
|
119600200
|
158 mm | DN 200 | 1,00 kg | |||
|
119600250
|
222 mm | DN 250 | 1,00 kg |
|
