- 1)
- Schaltposition: 1 (z.B. Offen- oder Geschlossenstellung)
- 2)
- Schaltpositionen: 2 (z.B. Offen- und Geschlossenstellung)
011-01

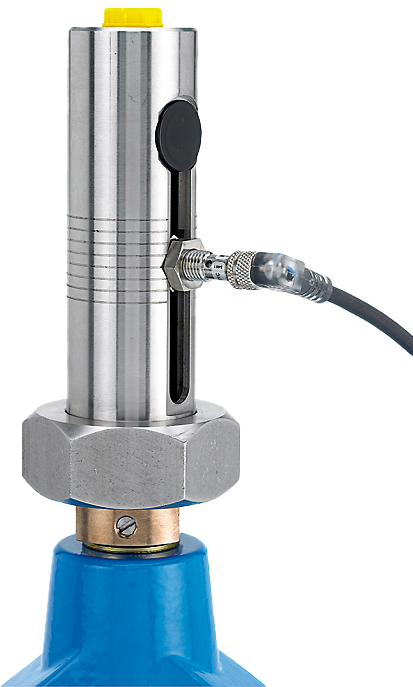

Elektrischer Stellungsanzeiger mit Sensor/en
| Material: |
Gehäuseteile: nichtrostender Stahl Dichtungen: EPDM gemäß KTW-BWGL für Wasser |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 25 bar |
| Medium | Trinkwasser |
Der elektrische Stellungsanzeiger wird in das zentrale Innengewinde des Ventildeckels eingeschraubt. Die Anzeigespindel des Stellanzeigers ist mit der Spindel des Hauptventils zu verbinden. Der Sensor (11998) bzw. die beiden Sensoren (11999) können in der gewünschten Lage positioniert werden. Mit den Sensoren können elektrische Signale über die Stellung des Ventils signalisiert werden.
Kombination mit Öffnungsbegrenzung möglich (auf Anfrage).
Stellungsanzeiger können auf alle Hawle-Regelventile nachgerüstet werden.
Wir bitten bei Nachrüstung um Angabe der Ventil-Seriennummer und/oder dem Baujahr.
|
Best.-Nr.
|
*) |
H |
Verwendung für |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|
|
119980050
|
1) | 138 mm | DN 1 1/2" - DN 50 | 1,00 kg | |||
|
119980100
|
1) | 138 mm | DN 65 - DN 100 | 1,00 kg | |||
|
119980200
|
1) | 164 mm | DN 125 - DN 200 | 1,20 kg | |||
|
119980250
|
1) | 180 mm | DN 250 | 1,40 kg | |||
|
119980300
|
1) | 180 mm | DN 300 | 1,40 kg | |||
|
119990050
|
2) | 138 mm | DN 1 1/2" - DN 50 | 0,00 kg | |||
|
119990100
|
2) | 138 mm | DN 65 - DN 100 | 0,40 kg | |||
|
119990200
|
2) | 164 mm | DN 125 - DN 200 | 1,40 kg | |||
|
119990250
|
2) | 180 mm | DN 250 | 0,00 kg | |||
|
119990300
|
2) | 180 mm | DN 300 | 0,00 kg |
