011-00
Optischer Stellungsanzeiger
| Material: |
Gehäuseteile: nichtrostender Stahl Glas: Sicherheitsglas Dichtungen: EPDM gemäß KTW-BWGL für Wasser |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 25 bar |
| Medium | Trinkwasser |

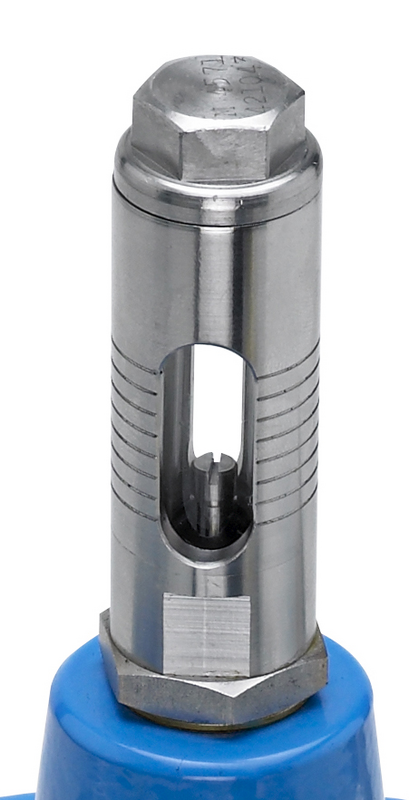

Der optische Stellungsanzeiger ist bei den Regelventil-Typen 13xx, 14xx und 15xx, 1707, 1708 und 1709 werkseitig auf dem zentralen Abgang des Ventildeckels montiert. Die Anzeigespindel des Stellanzeigers ist fest mit der Spindel des Hauptventils verbunden und zeigt somit jederzeit den Öffnungsgrad des Hauptventils an.
Der Dichtstopfen auf dem Stellanzeiger ist mit einer Madenschraube versehen. Diese dient zur einfachen Entlüftung der Steuerkammer.
Stellungsanzeiger können auf alle Hawle-Regelventile nachgerüstet werden. Wir bitten bei Nachrüstung um Angabe der Ventil-Seriennummer und/oder dem Baujahr.
|
Best.-Nr.
|
H |
Verwendung für |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|
|
119950050
|
85 mm | DN 1 1/2" - DN 50 | 0,30 kg | |||
|
119950080
|
85 mm | DN 65 - DN 80 | 0,30 kg | |||
|
119950100
|
85 mm | DN 100 | 0,30 kg | |||
|
119950125
|
112 mm | DN 125 | 0,36 kg | |||
|
119950150
|
112 mm | DN 150 | 0,36 kg | |||
|
119950200
|
112 mm | DN 200 | 0,36 kg | |||
|
119950250
|
112 mm | DN 250 | 0,43 kg | |||
|
119950300
|
135 mm | DN 300 | 0,47 kg |
