983-00

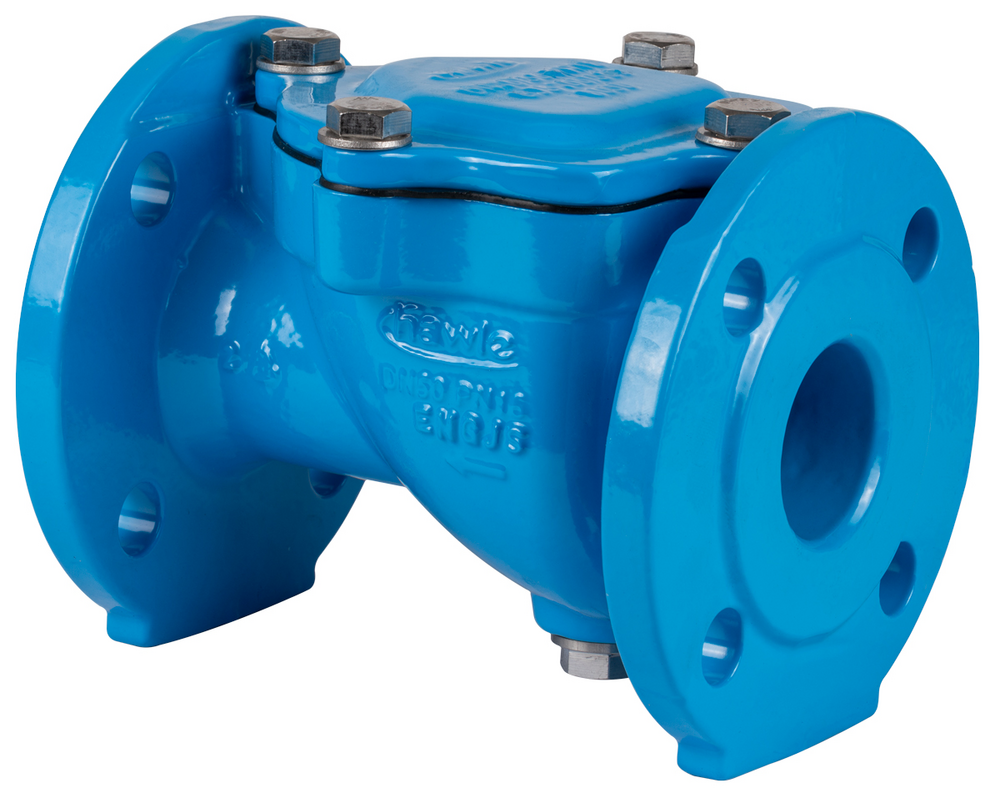

Protupovratna zaklopka bez ručice i utega
| Materijal: |
Kućište i poklopac: GJS-400/500, Hawle epoksidna praškasta zaštita odvodni vijak: nehrđajući čelik Zaporna ploča: čelik/EPDM |
|---|---|
| Max. radni tlak: | Vidi tablicu |
| Medij | Pitka Voda / Otpadne Vode |
Protupovratna zaklopka služi za zaštitu dijelova postrojenja (npr. pumpi).
Zaklopka se otvara samostalno, kod protoka u smjeru strelice na kućištu, odnosno zatvara se pri protoku suprotnom od smjera strelice na kućištu.
Protupovratna zaklopka je namijenjena za vodoravnu ugradnju. Ugradnja u kosom ili okomitom položaju je dozvoljena samo kad medij struji odozdo prema gore. Potrebno je paziti da smjer protoka odgovara smjeru strelice na kućištu i da je osovina zaklopke u vodoravnom položaju.
Ugradbena duljina: osnovni red 48 prema DIN EN 558-1
Priključne mjere prirubnice: prema EN 1092-2
|
Kat.br.
|
DN |
PN |
L |
H |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|
|
9831050000
|
50 | 10/16 | 200 mm | 80 mm | 11,00 kg | |||
|
9831080000
|
80 | 10/16 | 260 mm | 95 mm | 14,30 kg | |||
|
9831100000
|
100 | 10/16 | 300 mm | 120 mm | 23,20 kg | |||
|
9831150000
|
150 | 10/16 | 400 mm | 158 mm | 42,00 kg | |||
|
9831200000
|
200 | 10 | 500 mm | 187 mm | 82,00 kg | |||
|
9831200060
|
200 | 16 | 500 mm | 187 mm | 82,00 kg |
|
