962-01

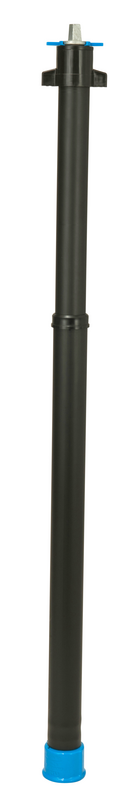

Teleskopska ugradbena garnitura za Hawlinger od nehrđajućeg čelika (Tip H)

Teleskopske ugradbene garniture (tip H) od nehrđajućeg čelika služe za manipulaciju podzemno ugrađenih ogrlica i obujmica s Hawlingerom. Teleskopske ugradbene garniture omogućuju nestupnjevanu prilagodbu na željeni pokrov cijevi.

Ugradbena garnitura se pomoću zvona s navojem učvršćuje na poklopac zasuna okretanjem u smjeru kazaljke na satu. Prednost takvog načina spajanja garniture i armature je u prenosu momenta sile s vretenskog nastavka na vreteno. Dodatno spajanje vretena i garniture s klinom za učvršćenje nije potrebno.
Prilikom ugradnje potrebno je paziti na ispravnu drenažu zasuna i ugradbene garniture, a sve da bi se postigla zaštita od smrzavanja.
Za manipulaciju se koriste ključevi prema DIN 3223. Produžetci i slične stvari za manipulaciju garniturom nisu dozvoljene.

Napomena: kod ogrlica i obujmica s Hawlingerom zatvaranje / otvaranje zasuna se postiže se 1/2 okretaja (180°), te je za to postavljen odgovarajući znak na garnituri, plava pločica ispod vretenskog nastavka.

Čitaj dalje reduce
Materijal: Navojno zvono: GJL-250, Hawle epoksidna praškasta zaštita
Vretenska spojnica i nastavak: GJS-400, bitumenizirano, pocinčano
Vretenska šipka: čelik, pocinčano
Zaštitna cijev: PE-HD
Medij Pitka Voda / Plin

Teleskopske ugradbene garniture (tip H) od nehrđajućeg čelika služe za manipulaciju podzemno ugrađenih ogrlica i obujmica s Hawlingerom. Teleskopske ugradbene garniture omogućuju nestupnjevanu prilagodbu na željeni pokrov cijevi.

Ugradbena garnitura se pomoću zvona s navojem učvršćuje na poklopac zasuna okretanjem u smjeru kazaljke na satu. Prednost takvog načina spajanja garniture i armature je u prenosu momenta sile s vretenskog nastavka na vreteno. Dodatno spajanje vretena i garniture s klinom za učvršćenje nije potrebno.
Prilikom ugradnje potrebno je paziti na ispravnu drenažu zasuna i ugradbene garniture, a sve da bi se postigla zaštita od smrzavanja.
Za manipulaciju se koriste ključevi prema DIN 3223. Produžetci i slične stvari za manipulaciju garniturom nisu dozvoljene.

Napomena: kod ogrlica i obujmica s Hawlingerom zatvaranje / otvaranje zasuna se postiže se 1/2 okretaja (180°), te je za to postavljen odgovarajući znak na garnituri, plava pločica ispod vretenskog nastavka.

Kontakt osoba
Moj izbor
Kat.br.
*)
RD
etverokut vretena
 Medij Težina A-Text Košarica
9620711100
 1) 0,70 - 1,10 12,3 mm 2,60 kg
9621015100
   1,00 - 1,50 12,3 mm 3,50 kg
9621117100
   1,10 - 1,70 12,3 mm 3,70 kg
9621318100
   1,30 - 2,00 12,3 mm 4,50 kg
9621525100
   1,50 - 2,50 12,3 mm 5,20 kg
Moj izbor
1)
RD 0,7-1,1 m vrijedi samo za UNI i HAKU-Hawlingere. Za sve ostale Hawlingere vrijedi RD 0,76-1,15 m

Posebne duljine za druga područja RD na upit

Za primjenu u plinskom području: žuta oznaka na upit
