Dvokomorna prirubnica za čeličnu cijev DN250 (d273 mm) vidi art.br. 760-01
760-02
Dvokomorna prirubnica za čelične cijevi-sa poteznim osiguranjem
| Materijal: |
Prirubnica: GJS-400, Prsten: GJL-250 Hawle epoksidna praškasta zaštita Stezni prsten: čelik Brtve: elastomer |
|---|---|
| Max. radni tlak: | Vidi tablicu |
| Medij | Pitka Voda / Otpadne Vode |

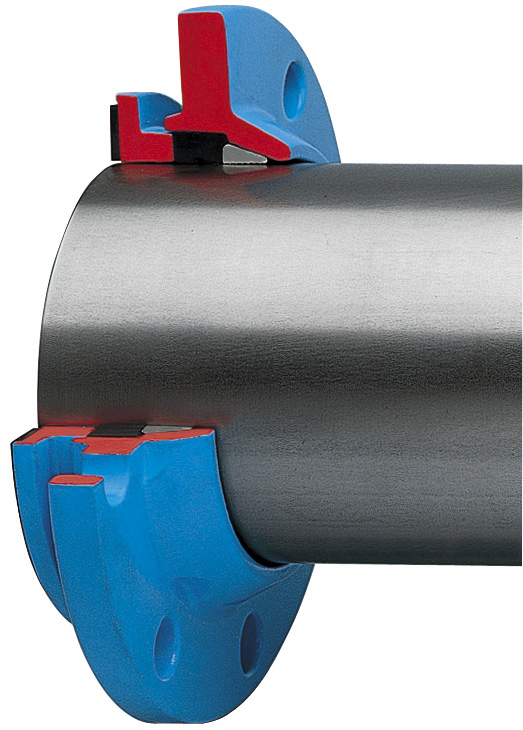

Dvokomorna prirubnica sa ugrađenom plošnom brtvom za spoj sa poteznim osiguranjem čeličnih cijevi prema EN 10224/DIN2460 ( POZOR: nije za primjenu sa cijevima od nehrđajućeg čelika).
Prirubnica ujedinjuje dvije funkcije u jednom koraku: brtvi i osigurava od izvlačenja. Kod primjene dvokomornih prirubnica u paru mogu poslužiti kao spojnica.
Ugradnja: površinu cijevi očistiti, postaviti dvokomornu prirubnicu na cijev, prirubnicu povući do protuprirubnice ( pri čemu brtva treba biti izvan cijevi cca. 10 mm) i pritegnuti višekratnim križnim zatezanjima.
Potrebnu dužinu vijaka vidjeti u "Tehničkom opisu".
Dvokomorna prirubnica se može primjeniti i kod cjevi koje su koso odrezane ili kod razmak između cijevi do 15 mm.
|
Kat.br.
|
DN |
PN |
d |
L |
D promjer |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|
|
7601050060
|
50 | 10|16 | 60 mm | 60 mm | 165 mm | 2,00 kg | |||
|
7601065076
|
65 | 10|16 | 76 mm | 60 mm | 185 mm | 2,90 kg | |||
|
7601080089
|
80 | 10|16 | 89 mm | 65 mm | 200 mm | 3,30 kg | |||
|
7601100108
|
100 | 10|16 | 108 mm | 70 mm | 220 mm | 3,50 kg | |||
|
7601100114
|
100 | 10|16 | 114 mm | 70 mm | 220 mm | 3,50 kg | |||
|
7601125133
|
125 | 10|16 | 133 mm | 70 mm | 250 mm | 5,30 kg | |||
|
7601150159
|
150 | 10|16 | 159 mm | 75 mm | 285 mm | 7,35 kg | |||
|
7601150168
|
150 | 10|16 | 168 mm | 75 mm | 285 mm | 7,35 kg | |||
|
7601200219
|
200 | 10 | 219 mm | 80 mm | 340 mm | 9,50 kg | |||
|
7601201219
|
200 | 16 | 219 mm | 80 mm | 340 mm | 9,50 kg |
|
