713-00
Dvokomorna prirubnica za čelične cijevi
| Materijal: |
Prirubnica: GJS-400/ GJL-250, Hawle epoksidna praškasta zaštita Brtvljenje: elastomer |
|---|---|
| Max. radni tlak: | Vidi tablicu |
| Medij | Pitka Voda / Otpadne Vode |

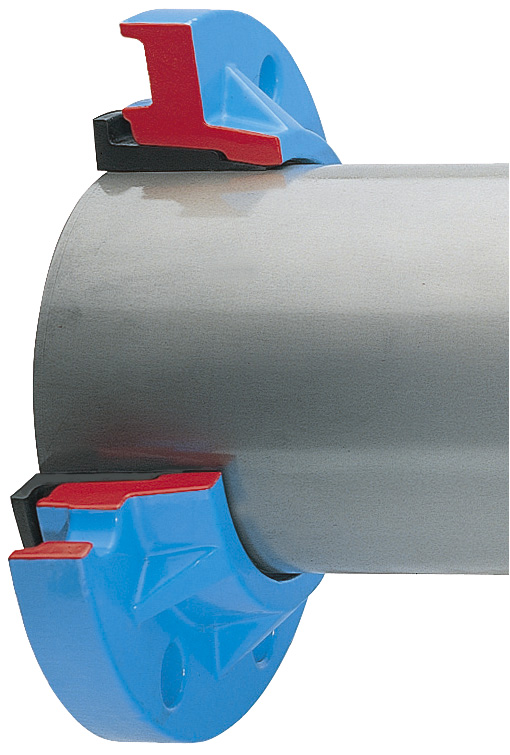

Dvokomorna prirubnica sa ugrađenom plošnom brtvom za čelične cijevi.
Potrebnu dužinu vijaka vidjeti u "Tehničkom opisu".
Priključne mjere prirubnice: prema EN 1092-2.
POZOR: nema poteznog osiguranja.
|
Kat.br.
|
DN |
PN |
d |
L |
D promjer |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|
|
7130500570
|
50 | 10|16 | 56 - 57 mm | 55 mm | 165 mm | 2,85 kg | |||
|
7130500600
|
50 | 10|16 | 59 - 61 mm | 55 mm | 165 mm | 2,50 kg | |||
|
7130650760
|
65 | 10|16 | 76 mm | 55 mm | 185 mm | 3,70 kg | |||
|
7130800890
|
80 | 10/16 | 89 mm | 65 mm | 200 mm | 3,15 kg | |||
|
7131001080
|
100 | 10|16 | 108 mm | 65 mm | 220 mm | 3,85 kg | |||
|
7131001140
|
100 | 10|16 | 114 mm | 65 mm | 220 mm | 3,85 kg | |||
|
7131251330
|
125 | 10|16 | 133 mm | 65 mm | 250 mm | 7,00 kg | |||
|
7131501680
|
150 | 10|16 | 168 mm | 65 mm | 285 mm | 5,30 kg | |||
|
7132002116
|
200 | 16 | 211 mm | 70 mm | 360 mm | 12,00 kg |
|
