704-00

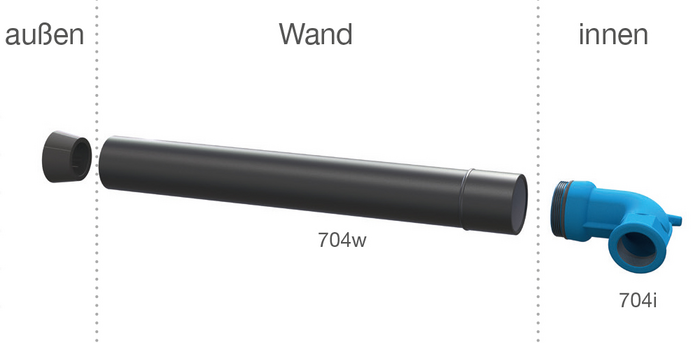

Zidni prodor sa zaštitnom cijevi u kutnoj izvedbi

Kod zaštitne cijevi zidnog prodora se povezuju PE cjevovodi (PVC na upit) kroz zaštitnu cijev pomoću integriranog utičnog fitinga sa poteznim osiguranjem.
Pouzdano brtvljenje između PE cijevi i zaštitne cijevi pomoću manžete za zidni prodor.

Ugradnja prvenstveno u betonskim zidovima. Prije betoniranja se zidni prodor postavlja u oplatu zida, oplata se puni betonom. Sušenjem betona nastaje čvrsta veza između zaštitne cijevi i zida.

Prednosti:
- sa integriranim utičnim (kutni 90°) fitingom sa strane zgrade

Kod polaganja PE cjevovoda u zaštitnu cijev potrebna upotreba potpornog prstena.

Čitaj dalje reduce
Materijal: Zaštitna cijev: čelik, temeljni premaz na bazi umjetne smole
Fiting: GJS-400, Hawle epoksidna praškasta zaštita
Stezni prsten: POM
Max. radni tlak: Pitka voda: 16 bar
Medij Pitka Voda

Kod zaštitne cijevi zidnog prodora se povezuju PE cjevovodi (PVC na upit) kroz zaštitnu cijev pomoću integriranog utičnog fitinga sa poteznim osiguranjem.
Pouzdano brtvljenje između PE cijevi i zaštitne cijevi pomoću manžete za zidni prodor.

Ugradnja prvenstveno u betonskim zidovima. Prije betoniranja se zidni prodor postavlja u oplatu zida, oplata se puni betonom. Sušenjem betona nastaje čvrsta veza između zaštitne cijevi i zida.

Prednosti:
- sa integriranim utičnim (kutni 90°) fitingom sa strane zgrade

Kod polaganja PE cjevovoda u zaštitnu cijev potrebna upotreba potpornog prstena.

Kontakt osoba
Moj izbor

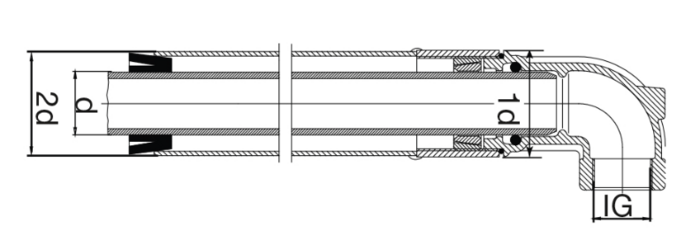

Kat.br.
*)
d
d 1
d 2
Unutarnji navoj
L1
L2
Slika br.
 Medij Težina A-Text Košarica
7040320500
 1) 2) 3) 32 mm 56 mm 51 mm 1" 500 mm 90 mm 704w mit 704i 2,89 kg
7040321000
 1) 2) 3) 32 mm 56 mm 51 mm 1" 1000 mm 90 mm 704w mit 704i 4,69 kg
7040400500
 1) 2) 3) 40 mm 68 mm 63,5 mm 1 1/4" 500 mm 85 mm 704w mit 704i 4,35 kg
7040401000
 1) 2) 3) 40 mm 68 mm 63,5 mm 1 1/4" 1000 mm 85 mm 704w mit 704i 5,95 kg
7040500500
 1) 2) 3) 50 mm 86 mm 82,5 mm 1 1/2" 500 mm 95 mm 704w mit 704i 5,92 kg
7040501000
 1) 2) 3) 50 mm 86 mm 82,5 mm 1 1/2" 1000 mm 95 mm 704w mit 704i 6,87 kg
7040630500
 1) 3) 63 mm 108 mm 101,6 mm 2" 500 mm 100 mm 704w mit 704i 8,17 kg
7040631000
 1) 3) 63 mm 108 mm 101,6 mm 2" 1000 mm 100 mm 704w mit 704i 16,87 kg
Moj izbor

Kod spajanja PE cijevi potrebno je primijeniti potporni prsten.

Druge ugradbene duljine na upit.

Kataloški brojevi i cijene kod primjene za PVC cijevi na upit.
