- 1)
- Isporučuje se s priloženom potpornom oblogom (POM).
652-00

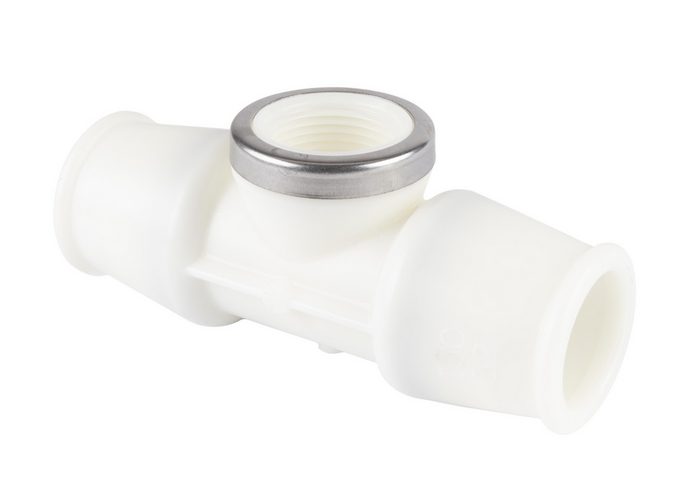

T-komad sa unutarnjim navojem i utičnim naglavcima, od POM-a
| Materijal: | POM |
|---|---|
| Max. radni tlak: |
Otpadna voda: 16 bar Pitka voda: 16 bar |
| Medij | Pitka Voda / Otpadne Vode |
T-komad sa unutarnjim navojem i utičnim naglavcima, od POM-a, s vertikalnim izlazom sa unutarnjim navojem prema DIN ISO 228-1, s obje strane utični fiting za spoj s poteznim osiguranjem PE cijevi kvalitete PE 80 i PE 100 prema DIN 8074 te PE-X prema DIN 16893 (moguća izvedba za PVC cijevi).
Jednostavna montaža/ pojednostavljena demontaža-bez lopatica.
Pojačanja od nehrđajućeg čelika na mjestu unutarnjeg navoja.
POZOR: kod ponovne upotrebe fitinga potrebno zamijeniti stezni prsten i pregledati i eventualno zamijeniti O brtvu.
Za podzemnu ugradnju cjevovoda i distribucijskih sustava za opskrbu pitkom vodom, te odvodnju otpadnih voda (nema primjene u instalaciji).
|
Kat.br.
|
*) |
D |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|
|
6520200000
|
1) | 20 mm | IG 1/2" | 0,10 kg | |||
|
6520250000
|
1) | 25 mm | IG 3/4" | 0,15 kg | |||
|
6520320000
|
1) | 32 mm | IG 1" | 0,22 kg | |||
|
6520400000
|
1) | 40 mm | IG 1 1/4" | 0,39 kg | |||
|
6520500000
|
1) | 50 mm | IG 1 1/2" | 0,60 kg | |||
|
6520630000
|
1) | 63 mm | IG 2" | 0,98 kg |
-
Kataloški brojevi i cijene kod primjene za PVC cijevi na upit.
-
Kod spoja sa PE cijevima potreban je potporni prsten.
|
Daljnje informacije
|
|---|
| Opće upute za Fitinzi |
|
Prospekti
|
|---|
| Katalog proizvoda - Pregled asortimana |
|
Kat.br.
|
Opis proizvoda |
|---|---|
| 590-01 | Potporni prsten od mesinga za PE cijevi |
| 590-02 | Potporni prsten (Delrin) za PE cijevi |
| 598-00 | Alat za skošenje ruba cijevi "Concord" za PE cijevi d32-d63 |
| 601-00 | Lopatice za demontažu cijevi iz ISO naglavka |
