- 1)
- Isporučuje se s priloženom potpornom oblogom (POM).
650-00

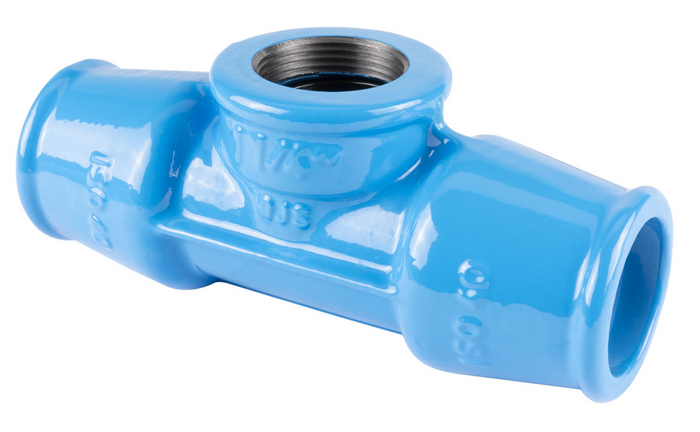

T-komad sa unutarnjim navojem i ISO naglavcima
| Materijal: | GJS-400 Hawle epoksidna praškasta zaštita |
|---|---|
| Max. radni tlak: |
Otpadna voda: 16 bar Pitka voda: 16 bar |
| Medij | Pitka Voda / Otpadne Vode |
T-komad, sa vertikalnim priključkom sa unutarnjim navojem prema DIN ISO 228-1 i obostrano utičnim fitingom za spoj sa poteznim osiguranjem PE cijevi kvalitete PE 80 i PE 100 prema DIN 8074 te PE-X prema DIN 16893 (moguća izvedba za PVC cijevi).
Jednostavna montaža i demontaža.
POZOR: kod ponovne upotrebe fitinga potrebno zamijeniti stezni prsten i pregledati i eventualno zamijeniti O brtvu.
Za podzemnu ugradnju cjevovoda i distribucijskih sustava za opskrbu pitkom vodom, te odvodnju otpadnih voda (nema primjene u instalaciji).
Lijevani fazonski komadi s unutarnjim ili vanjskim navojem ne smiju se kombinirati s komponentama od plemenitih materijala (osobito mesinga) kako bi se izbjegla kontaktna korozija.
|
Kat.br.
|
*) |
D |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|
|
6500202000
|
1) | 20 mm | IG 1/2" | 0,35 kg | |||
|
6500252500
|
1) | 25 mm | IG 3/4" | 0,56 kg | |||
|
6500323200
|
1) | 32 mm | IG 1" | 0,82 kg | |||
|
6500404000
|
1) | 40 mm | IG 1 1/4" | 1,46 kg | |||
|
6500505000
|
1) | 50 mm | IG 1 1/2" | 2,00 kg | |||
|
6500506300
|
1) 2) | 50 mm | IG 2" | 2,18 kg | |||
|
6500636300
|
1) | 63 mm | IG 2" | 3,70 kg | |||
|
6500753200
|
75 mm | IG 1" | 5,30 kg | ||||
|
6500756300
|
75 mm | IG 2" | 4,60 kg |
-
Kataloški brojevi i cijene kod primjene za PVC cijevi na upit.
-
Kod spoja sa PE cijevima potreban je potporni prsten.
|
Daljnje informacije
|
|---|
| Opće upute za Fitinzi |
|
Prospekti
|
|---|
| Katalog proizvoda - Pregled asortimana |
|
Kat.br.
|
Opis proizvoda |
|---|---|
| 590-00 | Potporni prsten od nehrđajućeg čelika za PE cijevi |
| 590-01 | Potporni prsten od mesinga za PE cijevi |
| 590-02 | Potporni prsten (Delrin) za PE cijevi |
| 598-00 | Alat za skošenje ruba cijevi "Concord" za PE cijevi d32-d63 |
| 601-00 | Lopatice za demontažu cijevi iz ISO naglavka |
