- 1)
- Isporučuje se s priloženom potpornom oblogom (POM).
647-02

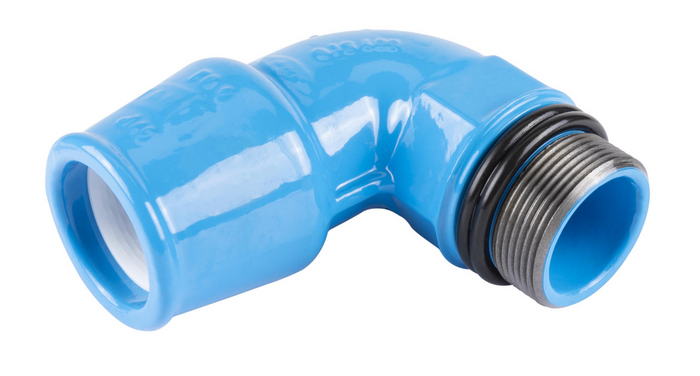

Kutni utični fiting 90° sa cilindričnim vanjskim navojem i dvostrukom O brtvom
| Materijal: | GJS-400 Hawle epoksidna praškasta zaštita |
|---|---|
| Max. radni tlak: |
Otpadna voda: 16 bar Pitka voda: 16 bar |
| Medij | Pitka Voda / Otpadne Vode |
Kutni utični fiting 90°, na jednoj strani cilindrični vanjski navoj prema DIN ISO 228-1 s dvostrukom O brtvom za Hawle ogrlice i obujmice za ubušivanje s brtvećom površinom ( izvedba "D"), a s druge strane utični naglavak za spoj s poteznim osiguranjem PE cijevi kvalitete PE 80, PE 100 i PE-X prema DIN 16893 (moguća izvedba za PVC cijevi).
Jednostavna montaža i demontaža.
Pažnja: prilikom ponovne upotrebe fitinga potrebno je zamijeniti stezni prsten, te pregledati i eventualno zamijeniti O brtvu.
Za podzemnu ugradnju cjevovoda i distribucijskih sustava za opskrbu pitkom vodom, te odvodnju otpadnih voda (nema primjene u instalaciji).
|
Kat.br.
|
*) |
D |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|
|
6470320000
|
1) | 32 mm | AG 1 1/2" | 1,00 kg | |||
|
6470400000
|
1) | 40 mm | AG 1 1/2" | 1,10 kg | |||
|
6470500000
|
1) | 50 mm | AG 1 1/2" | 1,80 kg | |||
|
6470630000
|
1) | 63 mm | AG 1 1/2" | 2,55 kg |
-
Kataloški brojevi i cijene kod primjene za PVC cijevi na upit.
-
Kod spoja sa PE cijevima potreban je potporni prsten.
|
Daljnje informacije
|
|---|
| Opće upute za Fitinzi |
|
Prospekti
|
|---|
| Katalog proizvoda - Pregled asortimana |
|
Kat.br.
|
Opis proizvoda |
|---|---|
| 590-01 | Potporni prsten od mesinga za PE cijevi |
| 590-02 | Potporni prsten (Delrin) za PE cijevi |
| 598-00 | Alat za skošenje ruba cijevi "Concord" za PE cijevi d32-d63 |
| 601-00 | Lopatice za demontažu cijevi iz ISO naglavka |
