- 1)
- Isporučuje se s priloženom potpornom oblogom (POM).

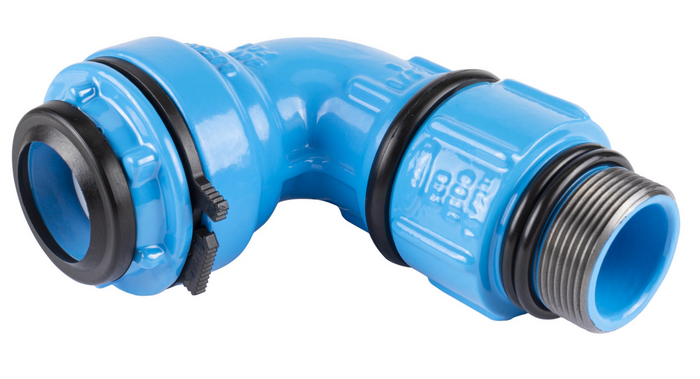

646-06
Kutni utični zakretni fiting 90° sa demontažnim konusnim prstenom, cilindričnim vanjskim navojem i dvostrukom O brtvom
| Materijal: | GJS-400 Hawle epoksidna praškasta zaštita |
|---|---|
| Max. radni tlak: |
Otpadna voda: 16 bar Pitka voda: 16 bar |
| Medij | Pitka Voda / Otpadne Vode |
Kutni utični zakretni fiting 90°, na jednoj strani vanjski cilindrični navoj prema DIN ISO 228-1, dvostruka O brtva za Hawle ogrlice za ubušivanje sa sedlastom brtvom ( izvedba "D"), a s druge strane utični naglavak s demontažnim konusnim prstenom za spoj s poteznim osiguranjem PE cijevi kvalitete PE 80 i PE 100 prema DIN 8074 te PE-X prema DIN 16893 (moguća izvedba za PVC cijevi).
Jednostavna montaža/ pojednostavljena demontaža-bez lopatica.
POZOR: kod ponovne upotrebe fitinga potrebno zamijeniti stezni prsten i pregledati i eventualno zamijeniti O brtvu.
Kod spajanja PE cijevi potrebno je primijeniti potporni prsten (Art.br. 590).
Za podzemnu ugradnju cjevovoda i distribucijskih sustava za opskrbu pitkom vodom, te odvodnju otpadnih voda (nema primjene u instalaciji).
|
Kat.br.
|
*) |
D |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|
|
6461402000
|
1) | 40 mm | AG 1 1/2" | 2,20 kg | |||
|
6461502000
|
1) | 50 mm | AG 1 1/2" | 2,15 kg |
-
Kataloški brojevi i cijene kod primjene za PVC cijevi na upit.
-
Kod spoja sa PE cijevima potreban je potporni prsten.
|
Daljnje informacije
|
|---|
| Opće upute za Fitinzi |
|
Prospekti
|
|---|
| Katalog proizvoda - Pregled asortimana |
|
Kat.br.
|
Opis proizvoda |
|---|---|
| 590-01 | Potporni prsten od mesinga za PE cijevi |
| 590-02 | Potporni prsten (Delrin) za PE cijevi |
| 598-00 | Alat za skošenje ruba cijevi "Concord" za PE cijevi d32-d63 |
| 609-00 | Ključ za montažu konusnog prstena |
