- 1)
- Izvedba sa reduciranim izlazom
620-00

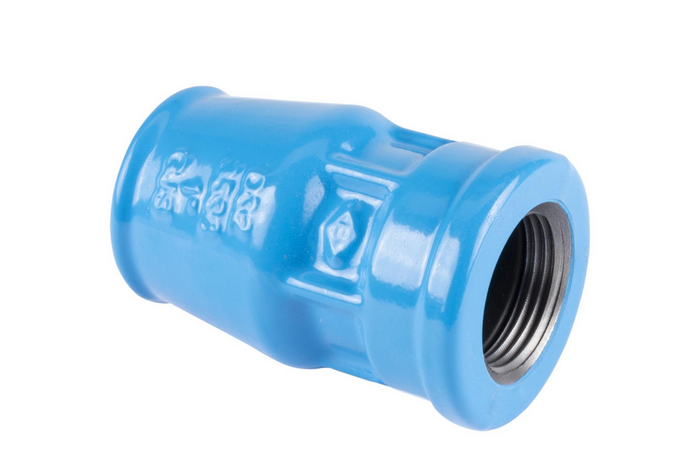

Utični fiting ravni sa unutarnjim navojem
| Materijal: | GJS-400 Hawle epoksidna praškasta zaštita |
|---|---|
| Max. radni tlak: |
Otpadna voda: 16 bar Pitka voda: 16 bar |
| Medij | Pitka Voda / Otpadne Vode |
Utični fiting ravni, na jednoj strani unutarnji navoj prema DIN ISO 228-1, a s druge strane utični naglavak za spoj s poteznim osiguranjem PE cijevi kvalitete PE 80, PE 100 i PE-X prema DIN 16893 (moguća izvedba za PVC cijevi).
Jednostavna montaža i demontaža.
Pažnja: prilikom ponovne upotrebe fitinga potrebno je zamijeniti stezni prsten, te pregledati i eventualno zamijeniti O brtvu.
Za podzemnu ugradnju cjevovoda i distribucijskih sustava za opskrbu pitkom vodom, te odvodnju otpadnih voda (nema primjene u instalaciji).
Lijevani fazonski komadi s unutarnjim ili vanjskim navojem ne smiju se kombinirati s komponentama od plemenitih materijala (osobito mesinga) kako bi se izbjegla kontaktna korozija.
|
Kat.br.
|
*) |
D |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|
|
6200200000
|
2) | 20 mm | IG 1/2" | 0,16 kg | |||
|
6200250000
|
2) | 25 mm | IG 3/4" | 0,26 kg | |||
|
6200320000
|
2) 4) | 32 mm | IG 1" | 0,48 kg | |||
|
6200400000
|
2) 3) | 40 mm | IG 1 1/4" | 0,73 kg | |||
|
6200500000
|
2) | 50 mm | IG 1 1/2" | 1,00 kg | |||
|
6200630000
|
2) 3) | 63 mm | IG 2" | 1,80 kg | |||
|
6200750000
|
75 mm | IG 2 1/2" | 3,28 kg | ||||
|
6200900000
|
90 mm | IG 3" | 3,63 kg | ||||
|
6210320400
|
1) 2) | 32 mm | IG 1 1/4" | 0,50 kg | |||
|
6210500400
|
1) 2) | 50 mm | IG 1 1/4" | 1,07 kg | |||
|
6210900630
|
1) | 90 mm | IG 2" | 3,70 kg |
-
Kataloški brojevi i cijene kod primjene za PVC cijevi na upit.
-
Kod spajanja PE cijevi potrebno je primijeniti potporni prsten.
|
