548-00

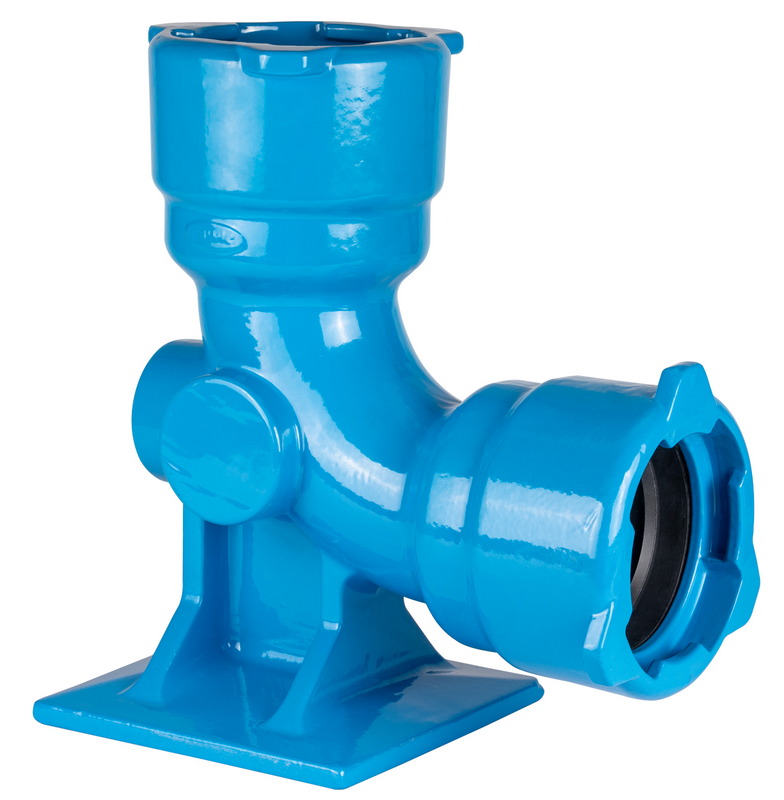

MMN komad - BAIO® sistem

MMN komad s BAIO® dvofunkcionalnim naglavcima.

Vodoravni BAIO® naglavak služi za sistemski spoj s BAIO® utičnim krajem odnosno s LŽ, čeličnim, PE i PVC cijevima.

Okomiti BAIO® nagalavak služi za priključak hidranta ili odzračno - dozračne garniture.

Hidranti, odzračno - dozračne garniture i fitinzi (npr. F komad, SM komad ...) s BAIO® utičnim krajem moraju se kod okomite ugradnje osigurati osiguračem protiv okretanja i onečišćenja zbog mogućnosti slučajnog odvrtanja.

Opcija: s bočnim priključcima s unutarnjim navojem ili ZAK® naglavkom za izvedbu kućnih priključaka.

Molimo koristiti kutni utični zakretni fiting sa ZAK utičnim krajem ( art.br. 646-01).

Brtva za vodu:
LŽ cijevi: BLD®-brtva
PE/PVC cijevi: GKS-brtva

Čitaj dalje reduce
Materijal: GJS-400 Hawle epoksidna praškasta zaštita
Max. radni tlak: Pitka voda: 16 bar
Otpadna voda: 16 bar
Medij Pitka Voda / Otpadne Vode

MMN komad s BAIO® dvofunkcionalnim naglavcima.

Vodoravni BAIO® naglavak služi za sistemski spoj s BAIO® utičnim krajem odnosno s LŽ, čeličnim, PE i PVC cijevima.

Okomiti BAIO® nagalavak služi za priključak hidranta ili odzračno - dozračne garniture.

Hidranti, odzračno - dozračne garniture i fitinzi (npr. F komad, SM komad ...) s BAIO® utičnim krajem moraju se kod okomite ugradnje osigurati osiguračem protiv okretanja i onečišćenja zbog mogućnosti slučajnog odvrtanja.

Opcija: s bočnim priključcima s unutarnjim navojem ili ZAK® naglavkom za izvedbu kućnih priključaka.

Molimo koristiti kutni utični zakretni fiting sa ZAK utičnim krajem ( art.br. 646-01).

Brtva za vodu:
LŽ cijevi: BLD®-brtva
PE/PVC cijevi: GKS-brtva

Kontakt osoba
Moj izbor
Kat.br.
*)
DN1
DN2
Max. radni tlak
L
B
H
H1
Outlet O
 Medij Težina A-Text Košarica
5480800000
   80 80 Pitka voda: 16 bar|Otpadna voda: 16 bar 305 mm 180 mm 330 mm 140 mm   16,15 kg
5480801460
 4) 80 80 Pitka voda: 16 bar|Otpadna voda: 16 bar 305 mm 180 mm 330 mm 140 mm 1 x ZAK 46 15,75 kg
5480802000
 3) 80 80 Pitka voda: 16 bar|Otpadna voda: 16 bar 305 mm 180 mm 330 mm 140 mm 2 x 1 1/2" 15,60 kg
5480802460
 1) 80 80 Pitka voda: 16 bar|Otpadna voda: 16 bar 305 mm 180 mm 330 mm 140 mm 2 x ZAK 46 15,75 kg
5480803460
 2) 80 80 Pitka voda: 16 bar|Otpadna voda: 16 bar 305 mm 180 mm 330 mm 140 mm 3 x ZAK 46 15,50 kg
5481000000
   100 80 Pitka voda: 16 bar|Otpadna voda: 16 bar 340 mm 180 mm 330 mm 140 mm   16,20 kg
5481001460
 4) 100 80 Pitka voda: 16 bar|Otpadna voda: 16 bar 340 mm 180 mm 330 mm 140 mm 1 x ZAK 46 16,20 kg
5481002000
 3) 100 80 Pitka voda: 16 bar|Otpadna voda: 16 bar 340 mm 180 mm 330 mm 140 mm 2 x 1 1/2" 16,20 kg
5481002460
 1) 100 80 Pitka voda: 16 bar|Otpadna voda: 16 bar 340 mm 180 mm 330 mm 140 mm 2 x ZAK 46 16,20 kg
5481003460
 2) 100 80 Pitka voda: 16 bar|Otpadna voda: 16 bar 340 mm 180 mm 330 mm 140 mm 3 x ZAK 46 16,20 kg
Moj izbor
1)
s 2 ZAK® naglavka sa strane
2)
s 2 ZAK® naglavka sa strane i 1 čeonim ZAK® naglavkom
3)
sa dva priključka sa strane sa unutarnjim navojem

Cijena uključuje tvornički ugrađenu BAIO BLD brtvu za vodu

Kod spajanja PE cijevi potrebno je primijeniti potporni prsten.
