541-00
U-komad - BAIO® sistem

U - komad s BAIO® dvofunkcionalnim naglavcima za sistemski spoj s BAIO® utičnim krajem i za spoj s LŽ, čeličnim, PE i PVC cijevima.

Idealan kao prijelaz između različitih materijala cijevi (npr. Lijevano željezo na PE).

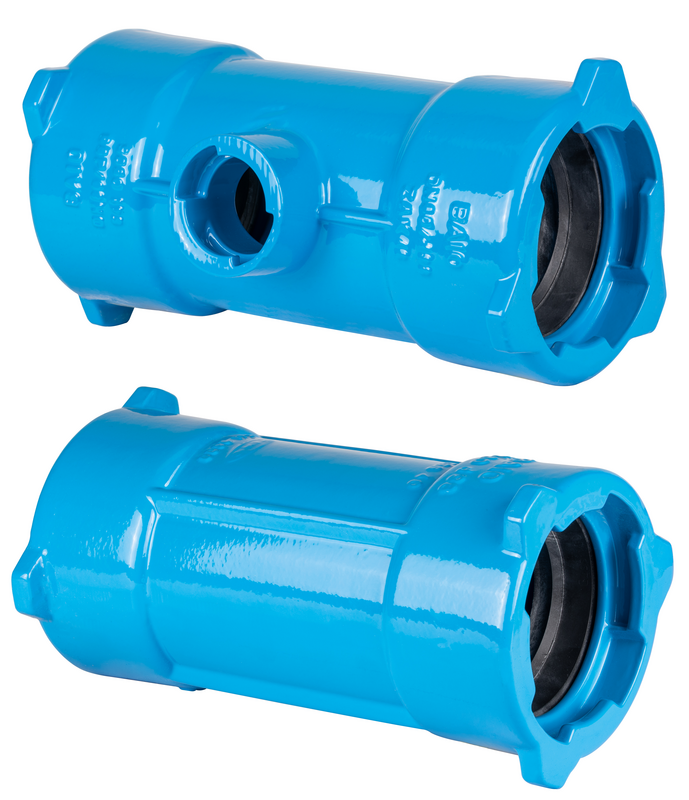

Opcija su bočni priključci s unutarnjim navojem ili ZAK® naglavkom za izvedbu kućnih priključaka. U - komad s bočnim priključcima (slika A) je opremljen graničnikom - koji spriječava ulaz fitinga spojenog na bočni priključak u radni - protočni dio komada. U - komad bez bočnog priključka (slika B).

Brtva za vodu:
LŽ cijevi: BLD®-brtva
PE/PVC cijevi: GKS-brtva

Brtva za plin:
brtva postojana na plin za LŽ cijev odnosno GKS brtva postojana na plin (PVC cijev, 5 bar)

Čitaj dalje reduce
Materijal: GJS-400 Hawle epoksidna praškasta zaštita
Max. radni tlak: Otpadna voda: 16 bar
Plin: 16 bar
Pitka voda: 16 bar
Medij Pitka Voda / Plin / Otpadne Vode

U - komad s BAIO® dvofunkcionalnim naglavcima za sistemski spoj s BAIO® utičnim krajem i za spoj s LŽ, čeličnim, PE i PVC cijevima.

Idealan kao prijelaz između različitih materijala cijevi (npr. Lijevano željezo na PE).

Opcija su bočni priključci s unutarnjim navojem ili ZAK® naglavkom za izvedbu kućnih priključaka. U - komad s bočnim priključcima (slika A) je opremljen graničnikom - koji spriječava ulaz fitinga spojenog na bočni priključak u radni - protočni dio komada. U - komad bez bočnog priključka (slika B).

Brtva za vodu:
LŽ cijevi: BLD®-brtva
PE/PVC cijevi: GKS-brtva

Brtva za plin:
brtva postojana na plin za LŽ cijev odnosno GKS brtva postojana na plin (PVC cijev, 5 bar)

Kontakt osoba
Moj izbor
Kat.br.

DN
Max. radni tlak
L
Priklju
B
H
B1
 Medij Težina A-Text Košarica
5410800000
 80 16 bar 290 mm   152 mm 152 mm   8,60 kg
5410801000
 80 16 bar 290 mm 1 x 2" 152 mm 165 mm 152 mm 9,40 kg
5410801001
 80 16 bar 290 mm 2 x 2" 152 mm 165 mm 156 mm 9,40 kg
5410802460
 80 16 bar 290 mm 2 x ZAK 46 152 mm 165 mm 192 mm 8,60 kg
5411000000
 100 16 bar 312 mm   173 mm 187 mm   11,00 kg
5411001000
 100 16 bar 312 mm 1 x 2" 173 mm 173 mm 176 mm 12,00 kg
5411001001
 100 16 bar 312 mm 2 x 2" 173 mm 173 mm 180 mm 12,00 kg
5411002460
 100 16 bar 300 mm 2 x ZAK 46 173 mm 173 mm 212 mm 11,10 kg
5411003690
 100 16 bar 312 mm 1x ZAK 69 173 mm 173 mm 202 mm 11,60 kg
5411250000
 125 16 bar 315 mm   201 mm 196 mm   12,50 kg
5411251000
 125 16 bar 315 mm 1 x 2" 201 mm 202 mm 202 mm 12,70 kg
5411251001
 125 16 bar 315 mm 2 x 2" 201 mm 202 mm 208 mm 12,70 kg
5411252460
 125 16 bar 315 mm 2 x ZAK 46 201 mm 196 mm 233 mm 13,30 kg
5411253690
 125 16 bar 315 mm 1 x ZAK 69 201 mm 212 mm 240 mm 14,80 kg
5411500000
 150 16 bar 300 mm   212 mm 212 mm   14,00 kg
5411501000
 150 16 bar 300 mm 1 x 2" 212 mm 212 mm 222 mm 15,35 kg
5411501001
 150 16 bar 300 mm 2 x 2" 212 mm 212 mm 232 mm 15,35 kg
5411502460
 150 16 bar 310 mm 2 x ZAK 46 212 mm 212 mm 266 mm 15,15 kg
5411503690
 150 16 bar 300 mm 1 x ZAK 69 212 mm 212 mm 245 mm 14,90 kg
5412000000
 200 16 bar 330 mm   272 mm 272 mm   21,70 kg
5412001000
 200 16 bar 330 mm 1 x 2" 272 mm 272 mm 277 mm 21,20 kg
5412001001
 200 16 bar 330 mm 2 x 2" 272 mm 272 mm 282 mm 21,20 kg
5412002460
 200 16 bar 330 mm 2 x ZAK 46 272 mm 272 mm 318 mm 22,40 kg
5412003690
 200 16 bar 330 mm 1 x ZAK 69 272 mm 272 mm 301 mm 24,00 kg
5412503690
 250 16 bar 422 mm 1 x ZAK 69 326 mm 326 mm 356 mm 37,50 kg
5413003690
 300 16 bar 454 mm 1 x ZAK 69 381 mm 381 mm 411 mm 52,00 kg
Moj izbor

Cijena uključuje tvornički ugrađenu BAIO BLD brtvu za vodu

Kataloški brojevi i cijene kod primjene u području plinoopskrbe na upit.

Kod spajanja PE cijevi potrebno je primijeniti potporni prsten.
