534-00G

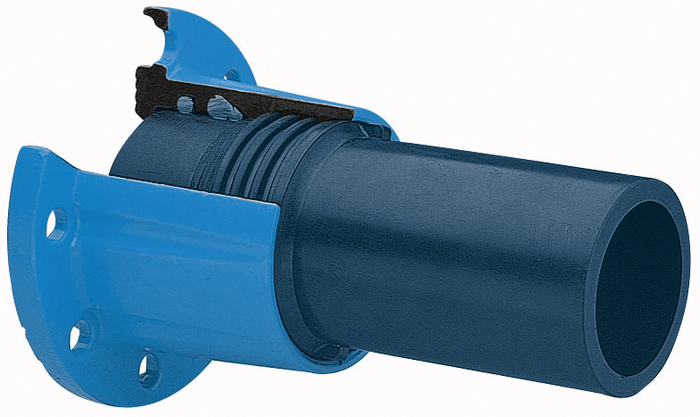

Prirubnica s PE nastavkom

Prirubnica s PE nastavkom. PE nastavak služi za zavarivanje cjevovoda elektro spojnicama ili sučeono. PE nastavak je tvornički montiran i osiguran protiv odvrtanja.

Ugradnja u plinskom području: provjeriti mjesto ugradnje, PG-1 (ugradnja u zemlji) ili PG-3 (ugradnja u oknu) prema DIN3230-5, Potvrda o pregledu 3.1 prema EN 10204 za prema DIN 3230-5 provedeno ispitivanje o nepropusnosti i čvrstoći.

Čitaj dalje reduce
Materijal: Lijevani dijelovi: GJS-400, Hawle epoksidna praškasta zaštita
Cijev: PE 100 s potpornim prstenom od nehrđajućeg čelika
Brtve: NBR za plin
Max. radni tlak: Vidi tablicu
Medij Plin

Prirubnica s PE nastavkom. PE nastavak služi za zavarivanje cjevovoda elektro spojnicama ili sučeono. PE nastavak je tvornički montiran i osiguran protiv odvrtanja.

Ugradnja u plinskom području: provjeriti mjesto ugradnje, PG-1 (ugradnja u zemlji) ili PG-3 (ugradnja u oknu) prema DIN3230-5, Potvrda o pregledu 3.1 prema EN 10204 za prema DIN 3230-5 provedeno ispitivanje o nepropusnosti i čvrstoći.

Kontakt osoba
Moj izbor
Kat.br.
*)
DN
Max. radni tlak
PN
d
L
SDR
 Medij Težina A-Text Košarica
5340900000
   80 10 bar 10/16 90 mm 305 mm 11 6,90 kg
5340900001
   80 5 bar 10/16 90 mm 305 mm 17 6,90 kg
5341100000
   100 10 bar 10/16 110 mm 325 mm 11 8,90 kg
5341100001
   100 5 bar 10/16 110 mm 325 mm 17 8,90 kg
5341250000
   100 10 bar 10/16 125 mm 375 mm 11 12,60 kg
5341250001
   100 5 bar 10/16 125 mm 375 mm 17 12,60 kg
5341600000
   150 10 bar 10/16 160 mm 360 mm 11 17,60 kg
5341600001
   150 5 bar 10/16 160 mm 360 mm 17 17,60 kg
5341800000
   150 10 bar 10/16 180 mm 435 mm 11 23,00 kg
5341800001
   150 5 bar 10/16 180 mm 435 mm 17 23,00 kg
5342000000
 1) 200 10 bar 10 200 mm 405 mm 11 31,00 kg
5342000001
 1) 200 5 bar 10 200 mm 405 mm 17 31,00 kg
5342250000
 1) 200 10 bar 10 225 mm 405 mm 11 31,00 kg
5342250001
 1) 200 5 bar 10 225 mm 405 mm 17 31,00 kg
Moj izbor
1)
priključne mjere prirubnice za PN 16 na upit
