525-01

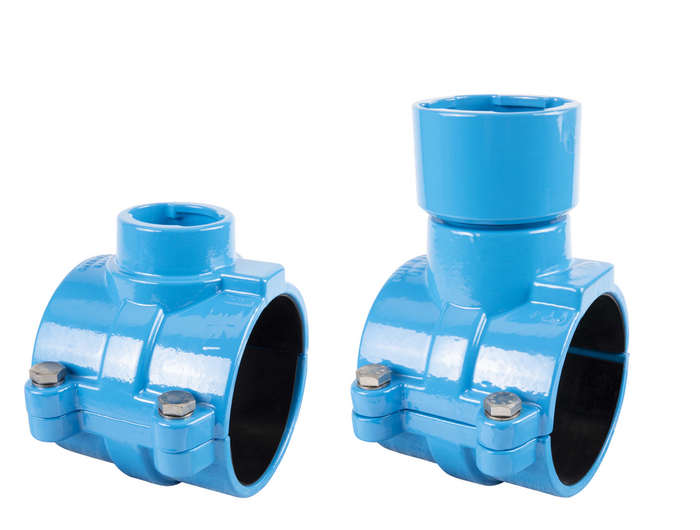

HAKU obujmica sa ZAK® priključkom

HAKU obujmica sa ZAK naglavkom je namijenjena za montažu na PE cijevi prema DIN 8074 i PVC cijevi prema DIN 8062. HAKU obujmica je kalibrirana na odgovarajući vanjski promjer cijevi. Nedozvoljena deformacija cijevi se spriječava upotrebom metalnih graničnika na vijcima.

Priključak sa ZAK naglavkom služi za sistemski spoj s armaturama i fitinzima sa ZAK utičnim krajem.

U kombinaciji s nastavkom za ubušivanje pod tlakom ( art.br. 372-01) i garniturom za ubušivanje ovaj sistem omogućuje jednostavno ubušivanje glavnog cjevovoda i pod tlakom.

Čitaj dalje reduce
Materijal: GJS-400 Hawle epoksidna praškasta zaštita
Brtve: EPDM prema KTW-BWGL za pitku vodu
Max. radni tlak: Otpadna voda: 16 bar
Pitka voda: 16 bar
Medij Pitka Voda / Otpadne Vode

HAKU obujmica sa ZAK naglavkom je namijenjena za montažu na PE cijevi prema DIN 8074 i PVC cijevi prema DIN 8062. HAKU obujmica je kalibrirana na odgovarajući vanjski promjer cijevi. Nedozvoljena deformacija cijevi se spriječava upotrebom metalnih graničnika na vijcima.

Priključak sa ZAK naglavkom služi za sistemski spoj s armaturama i fitinzima sa ZAK utičnim krajem.

U kombinaciji s nastavkom za ubušivanje pod tlakom ( art.br. 372-01) i garniturom za ubušivanje ovaj sistem omogućuje jednostavno ubušivanje glavnog cjevovoda i pod tlakom.

Kontakt osoba
Moj izbor
Kat.br.
*)
L
B
D
H
Promjer bu
Outlet O
 Medij Težina A-Text Košarica
5250630460
   125 mm 100 mm 63 mm 111 mm 36 mm ZAK 46 1,90 kg
5250750460
   135 mm 110 mm 75 mm 125 mm 36 mm ZAK 46 2,30 kg
5250900460
   150 mm 120 mm 90 mm 142 mm 36 mm ZAK 46 3,00 kg
5250900690
 1) 2) 150 mm 120 mm 90 mm 201 mm 45 mm ZAK 69 4,20 kg
5251100460
   170 mm 120 mm 110 mm 163 mm 36 mm ZAK 46 3,10 kg
5251100690
 1) 2) 170 mm 120 mm 110 mm 221 mm 45 mm ZAK 69 4,70 kg
5251250460
   190 mm 120 mm 125 mm 172 mm 36 mm ZAK 46 3,80 kg
5251250690
 1) 2) 191 mm 121 mm 125 mm 237 mm 45 mm ZAK 69 5,20 kg
5251400460
   205 mm 120 mm 140 mm 195 mm 36 mm ZAK 46 4,40 kg
5251400690
 1) 2) 205 mm 120 mm 140 mm 252 mm 45 mm ZAK 69 5,70 kg
5251600460
   230 mm 120 mm 160 mm 215 mm 36 mm ZAK 46 4,90 kg
5251600690
 1) 2) 230 mm 120 mm 160 mm 272 mm 45 mm ZAK 69 5,90 kg
5251800460
   235 mm 120 mm 180 mm 234 mm 36 mm ZAK 46 5,30 kg
5251800690
 1) 2) 235 mm 120 mm 180 mm 291 mm 45 mm ZAK 69 0,00 kg
5252250460
   300 mm 120 mm 225 mm 280 mm 36 mm ZAK 46 7,60 kg
5252250690
 1) 2) 300 mm 120 mm 225 mm 340 mm 45 mm ZAK 69 9,00 kg
Moj izbor
1)
Tvornički ugrađena fiksno ugrađena, koja se sastoji od HAKU obujmica i Komad s ZAK 69 Spoj.
