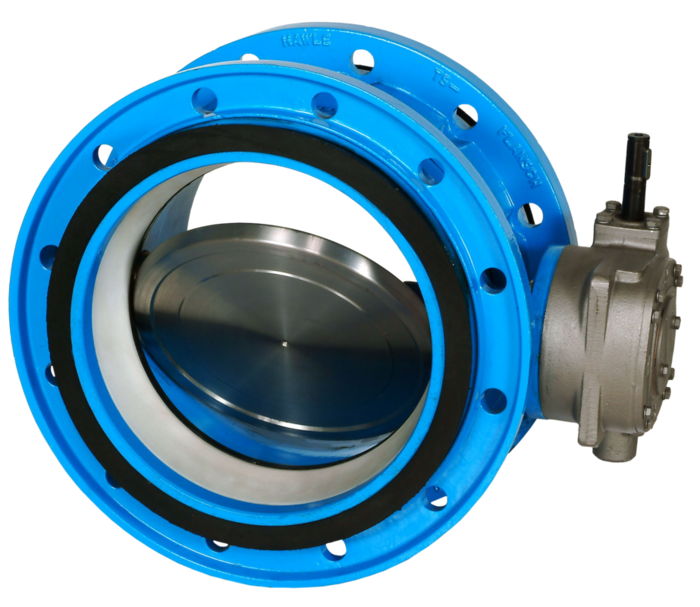

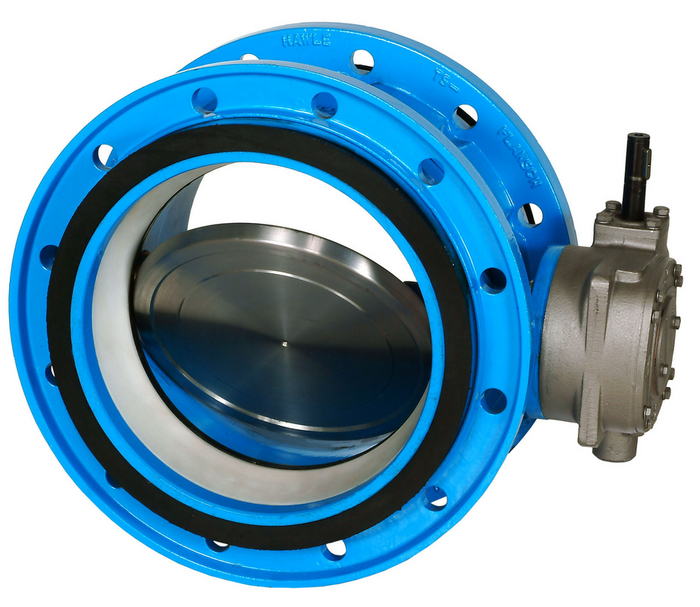

Hawle - PRO zaklopka sa brtvenim sustavom proporcionalnom tlaku, uključujući slobodne prirubnice sa poteznim osiguranjem

PRO zaklopka ima brtveni sustav proporcionalan tlaku.

Brtva je smještena u kućištu leptiraste zaklopke. Kada je zaklopka otvorena pritisak vode ravnomjerno djeluje po cijeloj površini brtve čime se pouzdano spriječavaju neželjene deformacije brtve. Čim se Hawle PRO zaklopka zatvori, disk ventila pritišće brtvu, ovisno o tlaku u cjevovodu. Brtveni sustav proporcionalan tlaku osigurava s jedne strane pouzdano brtvljenje, a s druge strane dugotrajnost sustava zbog zanemarivog trošenja brtve.

Sistem slobodnih prirubnica već otprije dokazan kod zamjenskih zasuna primjenjen je i kod PRO zaklopki. Zbog toga je zaklopka pogodna za ugradnju kod novih cjevovoda - nije potreban MDK komad - kao i za zamjenu postojećih armatura. Brtve prirubnice već su ugrađene kao dio konusnih brtvi čime se izbjegava utiskivanje brtvi kod zamjene zasuna. Slobodne prirubnice imaju prednost kod skladištenja, prirubnice se brzo i jednostavno mogu zamijeniti s PN 10 na PN 16 i obratno.

Ugradbena duljina: osnovni red 14 prema DIN EN 558-1

Priključne mjere prirubnice: prema EN 1092-2

Pozor: ručno kolo nije uključeno u isporuku s zaklopkom (vidi dodatke proizvoda)

Čitaj dalje reduce
Materijal: Kućište / slobodna prirubnica: GJS-400 Hawle epoksidna praškasta zaštita
Zaporna ploča / vratilo: nehrđajući čelik
Brtva sjedišta: EPDM (armiran prstenom od nehrđajućeg čelika) prema DVGW W 270
Osigurač:
do DN 150 - DN 300: POM
od DN 400: nehrđajući čelik
Konusna brtva: EPDM prema DVGW W 270
Max. radni tlak: Vidi tablicu
Medij Pitka Voda

PRO zaklopka ima brtveni sustav proporcionalan tlaku.

Brtva je smještena u kućištu leptiraste zaklopke. Kada je zaklopka otvorena pritisak vode ravnomjerno djeluje po cijeloj površini brtve čime se pouzdano spriječavaju neželjene deformacije brtve. Čim se Hawle PRO zaklopka zatvori, disk ventila pritišće brtvu, ovisno o tlaku u cjevovodu. Brtveni sustav proporcionalan tlaku osigurava s jedne strane pouzdano brtvljenje, a s druge strane dugotrajnost sustava zbog zanemarivog trošenja brtve.

Sistem slobodnih prirubnica već otprije dokazan kod zamjenskih zasuna primjenjen je i kod PRO zaklopki. Zbog toga je zaklopka pogodna za ugradnju kod novih cjevovoda - nije potreban MDK komad - kao i za zamjenu postojećih armatura. Brtve prirubnice već su ugrađene kao dio konusnih brtvi čime se izbjegava utiskivanje brtvi kod zamjene zasuna. Slobodne prirubnice imaju prednost kod skladištenja, prirubnice se brzo i jednostavno mogu zamijeniti s PN 10 na PN 16 i obratno.

Ugradbena duljina: osnovni red 14 prema DIN EN 558-1

Priključne mjere prirubnice: prema EN 1092-2

Pozor: ručno kolo nije uključeno u isporuku s zaklopkom (vidi dodatke proizvoda)

Kontakt osoba
Moj izbor
Kat.br.
*)
B_max
DN
PN
L
B
B1
H
D promjer
Ugradnja
T
 Medij Težina A-Text 3D Košarica
5001500000
   381 mm 150 10/16 210 mm 341 mm 156 mm 336 mm 285 mm okno   22,40 kg
5001501000
   393 mm 150 10/16 210 mm 341 mm 156 mm 327 mm 285 mm podzemno   22,40 kg
5002000000
   460 mm 200 10 230 mm 412 mm 192 mm 366 mm 345 mm okno   44,30 kg
5002000060
   460 mm 200 16 230 mm 412 mm 192 mm 366 mm 345 mm okno   44,00 kg
5002001000
   472 mm 200 10 230 mm 412 mm 192 mm 391 mm 345 mm podzemno   51,00 kg
5002001060
   472 mm 200 16 230 mm 412 mm 192 mm 391 mm 345 mm podzemno   51,00 kg
5002500000
   550 mm 250 10 250 mm 497 mm 229 mm 421 mm 405 mm okno   66,00 kg
5002500060
   550 mm 250 16 250 mm 497 mm 229 mm 421 mm 405 mm okno   66,00 kg
5002501000
   563 mm 250 10 250 mm 497 mm 229 mm 421 mm 405 mm podzemno   66,00 kg
5002501060
   550 mm 250 16 250 mm 497 mm 229 mm 421 mm 405 mm podzemno   66,00 kg
5003000000
   573 mm 300 10 270 mm 520 mm 245 mm 446 mm 455 mm okno 5 mm 83,00 kg
5003000060
   573 mm 300 16 270 mm 520 mm 245 mm 446 mm 455 mm okno 5 mm 83,00 kg
5003001000
   586 mm 300 10 270 mm 520 mm 245 mm 446 mm 455 mm podzemno 5 mm 85,00 kg
5003001060
   586 mm 300 16 270 mm 520 mm 245 mm 446 mm 455 mm podzemno 5 mm 85,00 kg
5003500000
 1) 573 mm 350 10 290 mm 520 mm 245 mm 478 mm 520 mm okno 5 mm 106,00 kg
5003500060
 1) 573 mm 350 16 290 mm 520 mm 245 mm 478 mm 520 mm okno 5 mm 106,00 kg
5003501000
 1) 586 mm 350 10 290 mm 520 mm 245 mm 478 mm 520 mm podzemno 5 mm 106,00 kg
5003501060
 1) 586 mm 350 16 290 mm 520 mm 245 mm 478 mm 520 mm podzemno 5 mm 106,00 kg
5004000000
   744 mm 400 10 310 mm 696 mm 329 mm 585 mm 580 mm okno 25 mm 156,00 kg
5004000060
   744 mm 400 16 310 mm 696 mm 329 mm 585 mm 580 mm okno 25 mm 156,00 kg
5004001000
   760 mm 400 10 310 mm 696 mm 329 mm 513 mm 580 mm podzemno 25 mm 160,00 kg
5004001060
   760 mm 400 16 310 mm 696 mm 329 mm 513 mm 580 mm podzemno 25 mm 160,00 kg
5005000000
   925 mm 500 10 350 mm 855 mm 400 mm 807 mm 715 mm okno 56 mm 306,00 kg
5005000060
   925 mm 500 16 350 mm 855 mm 400 mm 807 mm 715 mm okno 56 mm 306,00 kg
5005001000
   945 mm 500 10 350 mm 855 mm 400 mm 767 mm 715 mm podzemno 56 mm 306,00 kg
5005001060
   945 mm 500 16 350 mm 855 mm 400 mm 767 mm 715 mm podzemno 56 mm 306,00 kg
5006000000
   1120 mm 600 10 390 mm 1049 mm 494 mm 808 mm 840 mm okno 83 mm 450,00 kg
5006000060
   1135 mm 600 16 390 mm 1049 mm 494 mm 888 mm 840 mm okno 83 mm 450,00 kg
5006001000
   1138 mm 600 10 390 mm 1049 mm 494 mm 814 mm 840 mm podzemno 83 mm 450,00 kg
5006001060
   1156 mm 600 16 390 mm 1049 mm 494 mm 894 mm 840 mm podzemno 83 mm 450,00 kg
Moj izbor
1)
Prolaz DN 300, prirubnica DN 350

A= ugradnja u oknu (postrojenju); B= podzemna ugradnja

Upute za manipulaciju s ručnim kolom:
za DN200 koristiti ručno kolo DN80
za DN250 i DN300 koristiti ručno kolo DN100
za DN400 do DN500 koristiti ručno kolo DN200

Upute za manipulaciju s ugradbenom garniturom:
za DN200 do DN500 koristiti ugradbenu garnituru DN100 ( obratiti pozornost na RD)

Standardna ugradnja:
Zaklopka sa horizontalno postavljenom osovinom.
Zaklopka sa okomito postavljenom osovinom ( ležaj dolje, pogon gore ) na upit

Elektro pogon/pneumatski pogon na upit
