- Posebna prednost kod prirubnica sa 4 rupe (prema staroj normi): slobodna prirubnica se može okretati.
482-00

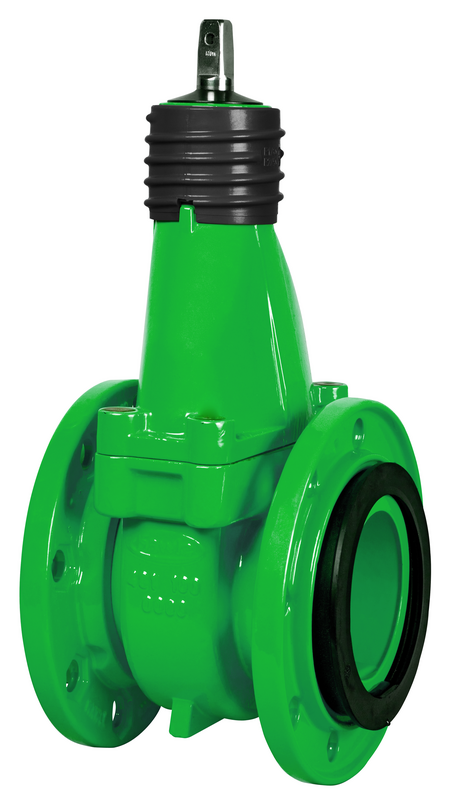

Zasun za otpadne vode s utičnom pločicom i slobodnim prirubnicama, ugradbena duljina osnovni red 14 prema DIN EN 5581
| Materijal: |
Kućište: GJS-400 Hawle epoksidna praškasta zaštita Vreteno, podložna pločica: nehrđajući čelik Brtveni komplet O brtvi; POM/NBR |
|---|---|
| Max. radni tlak: | Otpadna voda: 10 bar |
| Medij | Otpadne Vode |
Hawle zamjenski zasun za otpadnu vodu sa slobodnim prirubnicama i poteznim osiguranjem namijenjen je i za ugradnju prilikom novogradnje kao i za zamjenu postojećih armatura.
Pouzdano i nepropusno zatvaranje pomoću zaporne ploče od valjanog nehrđajućeg čelika i paketa O brtvi. Sistem brtvljenja sprečava skupljanje krutih čestica na vretenu i pruža mogućnost izmjene gornjeg dijela zasuna pod tlakom.
Plošne brtve već su ugrađene kao dio konusnih brtvi čime se izbjegava utiskivanje brtvi između prirubnica kod zamjene zasuna.
Slobodne prirubnice imaju prednost i kod skladištenja. Prirubnica se brzo i jednostavno može zamijeniti s PN 10 na PN 16 i obrnuto. Osim funkcije zatvaranja sekcije, zamjenski zasun preko ugrađene slobodne prirubnice služi i kao demontažni komad.
Manipulacija ručnim kolom, ugradbenom garniturom ili elektro pogonom (na upit).
Priključne mjere prirubnice prema EN 1092-2
Ugradbena duljina : osnovni red 14 prema DIN EN 558-1
|
Kat.br.
|
*) |
DN |
PN |
d min |
L |
H |
etverokut vretena |
Medij | Težina | A-Text | 3D | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4820800020
|
1) | 80 | 10 | 76 mm | 180 mm | 295 mm | 14,3 mm | 14,00 kg | ||||
|
4821000020
|
100 | 10 | 96 mm | 190 mm | 320 mm | 14,3 mm | 17,00 kg | |||||
|
4821250020
|
125 | 10 | 121 mm | 200 mm | 424 mm | 17,3 mm | 27,00 kg | |||||
|
4821500020
|
150 | 10 | 145 mm | 210 mm | 410 mm | 17,3 mm | 32,00 kg | |||||
|
4822000020
|
200 | 10 | 172 mm | 230 mm | 532 mm | 19,3 mm | 45,90 kg | |||||
|
4822500020
|
250 | 10 | 247 mm | 250 mm | 832 mm | 27,3 mm | 150,00 kg | |||||
|
4823000020
|
300 | 10 | 297 mm | 270 mm | 807 mm | 27,3 mm | 178,00 kg |
-
Pažnja:
-za DN80 i DN100 koristiti ugradbene garniture i ručna kola DN50
-za DN125 i DN150 koristiti ugradbene garniture i ručna kola DN65/80
-za DN200 koristiti ugradbene garniture i ručna kola DN125/150
-za DN250 i DN300 koristiti ugradbene garniture i ručna kola DN250/350 -
Slobodne prirubnice sa specijalnim bušenje na upit
|
