- 1)
- Isporučuje se s priloženom potpornom oblogom (POM).
480-01

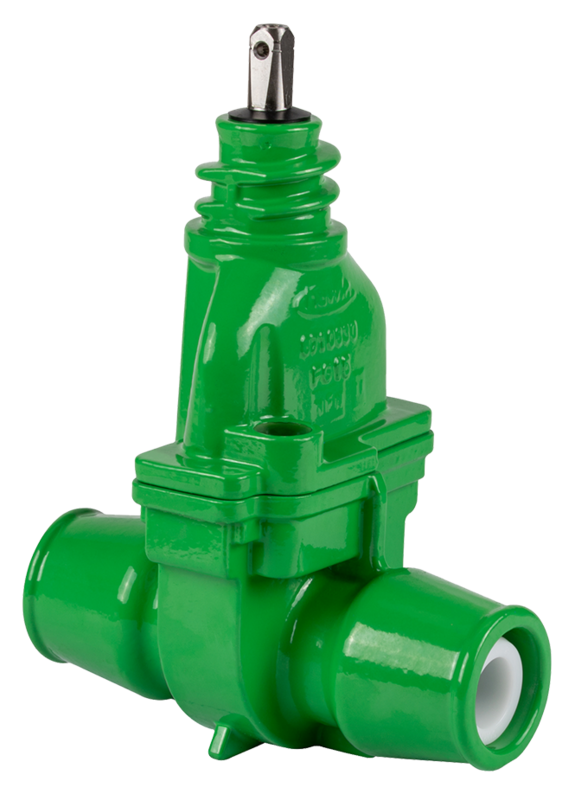

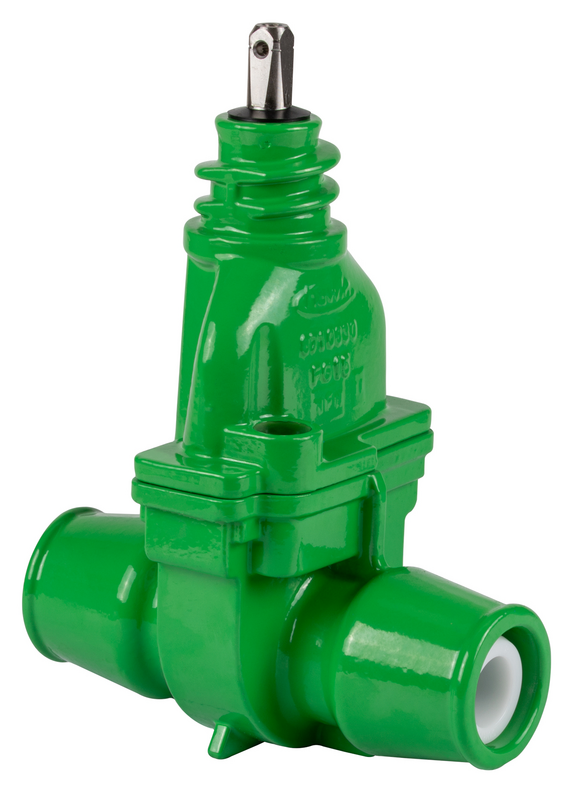

Zasun za kućni priključak za otpadne vode s ISO naglavkom
| Materijal: |
Kućište i poklopac: GJS-400 Hawle epoksidna praškasta zaštita Vreteno i zaporna pločica: nehrđajući čelik Brtve: NBR |
|---|---|
| Max. radni tlak: | Otpadna voda: 10 bar |
| Medij | Otpadne Vode |
Zasun za kućni priključak za otpadne vode, s ISO fitingom za spoj s poteznim osiguranjem cijevi od PE 80 i PE 100 prema DIN 8074 i PE-X cijevi prema DIN 16893. Dostupan i sa korundiranim steznim prstenom za PVC cijevi art.br. 695.
Pouzdano i nepropusno zatvaranje pomoću zaporne ploče od valjanog nehrđajućeg čelika i kompleta O brtvi. Sistem brtvljenja sprečava skupljanje krutih čestica na vretenu i pruža mogućnost izmjene gornjeg dijela zasuna pod tlakom.
Kod spajanja PE cijevi potrebno je primijeniti potporni prsten (Art.br. 590).
Za podzemnu ugradnju cjevovoda i distribucijskih sustava za odvodnju otpadnih voda (nema primjene u instalaciji).
|
Kat.br.
|
*) |
d |
Opis |
d min |
L |
L1 |
H |
etverokut vretena |
Medij | Težina | A-Text | 3D | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4800400020
|
1) | 40 mm | 30 mm | 190 mm | 76 mm | 217 mm | 12,3 mm | 4,35 kg | |||||
|
4800500020
|
1) | 50 mm | 40 mm | 226 mm | 91 mm | 202 mm | 12,3 mm | 4,90 kg | |||||
|
4800630020
|
1) | 63 mm | 56 mm | 240 mm | 103 mm | 202 mm | 12,3 mm | 5,10 kg | |||||
|
8700000000
|
Nadoplata za vretenasto ubušivanje | 0,00 kg |
-
Kataloški brojevi i cijene kod primjene za PVC cijevi na upit.
-
Kod spajanja PE cijevi potrebno je primijeniti potporni prsten.
-
Za odabir odgovarajućeg ručnog kotača potrebno je obratiti pažnju na kvadrat vretena.
|
