471-00

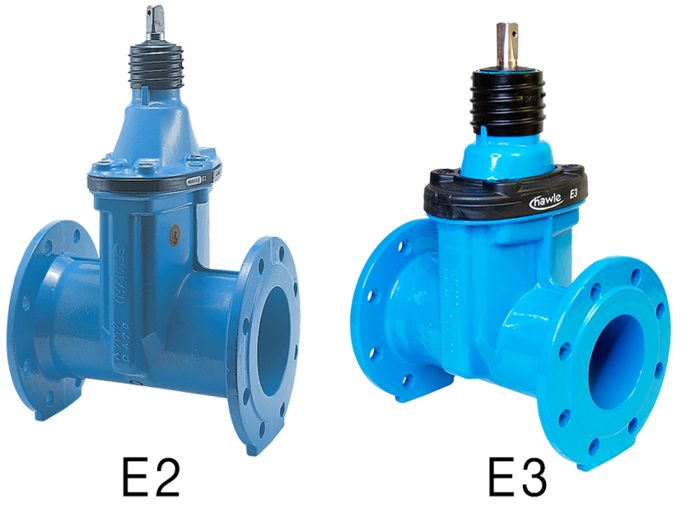

E2 i E3 zasun prirubnički-dugi "F5" , PN 25, ugradbena duljina osnovni red 15 prema DIN EN 558-1
| Materijal: |
Kućište: GJS-400, Hawle epoksidna praškasta zaštita Vreteno: nehrđajući čelik St 1.4162 (Duplex) Matica vretena: mesing Zasunska ploča: GJS-400, izvana i iznutra vulkanizirano EPDM-om prema KTW-BWGL za vodu Brtva: EPDM prema KTW-BWGL za vodu |
|---|---|
| Max. radni tlak: | Pitka voda: 25 bar |
| Medij | Pitka Voda |
Zasun za radni tlak do 25 bar, s prirubnicama prema EN 1092-2.
Manipulacija ručnim kolom, ugradbenom garniturom ili elektro pogonom (na upit).

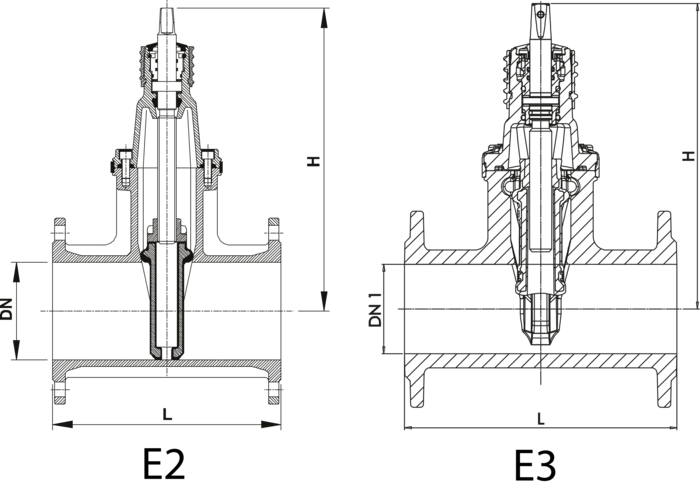

Ugradbena duljina:
Osnovni red 15 prema DIN EN 558-1
Priključna mjera prirubnice: prema EN 1092-2
|
Kat.br.
|
DN |
PN |
Izvedba priklju |
L |
H |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|
|
4711500003
|
150 | 25 | Typ E3 | 350 mm | 435 mm | 49,00 kg | |||
|
4712000003
|
200 | 25 | Typ E3 | 400 mm | 540 mm | 72,00 kg | |||
|
4712500003
|
250 | 25 | Typ E3 | 450 mm | 650 mm | 121,00 kg | |||
|
4713000003
|
300 | 25 | Typ E3 | 500 mm | 735 mm | 0,00 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Zasun |
|
Prospekti
|
|---|
| Katalog proizvoda - Pregled asortimana |
|
Kat.br.
|
Opis proizvoda |
|---|---|
| 200-00 | Cestovna kapa za zasun sa poklopcem |
| 204-00 | Univerzalna podložna ploča za cestovne kape za zasune i ventile |
| 204-02 | Betonska podložna ploča za cestovne kape za zasune |
| 780-00 | Ručno kolo za zasune i zaklopke |
| 900-00 | Kruta ugradbena garnitura za zasune |
| 950-00 | Teleskopska ugradbena garnitura za zasune |
| 952-00 | Teleskopska ugradbena garnitura od nehrđajućeg čelika |
