470-00G

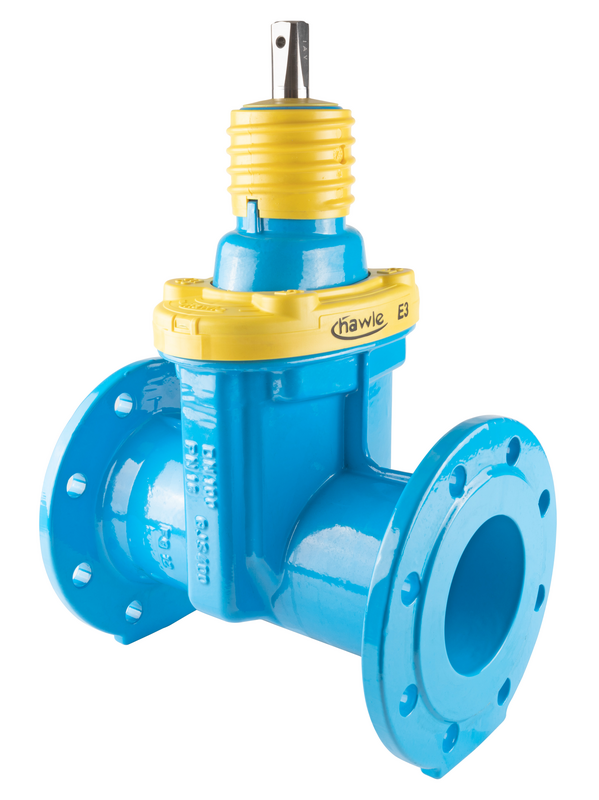

E2 i E3 zasun prirubnički-dugi "F5", ugradbena duljina osnovni red 15 prema DIN EN 558-1
| Materijal: |
Kućište: GJS-400, Hawle epoksidna praškasta zaštita Vreteno: nehrđajući čelik St 1.4162 (Duplex) Matica vretena: mesing Zasunska ploča: GJS-400, izvana i iznutra vulkanizirano NBR-om za plin Brtva: NBR za plin |
|---|---|
| Max. radni tlak: | Vidi tablicu |
| Medij | Plin |
E2 zasun prirubnički, s prirubnicama prema EN 1092-2.
Manipulacija ručnim kolom, ugradbenom garniturom ili elektro pogonom (na upit).
potreba u području plinoopskrbe:
Ispitivanje prema DIN 3230-5, za PG-1 ili PG-3; Isporuka sa potvrdom o ispitivanju 3.1 prema EN 10204, za prema DIN 3230-5 provedenu provjeru brtvljenja i čvrstoće.
Ugradbena duljina:
Osnovni red 15 prema DIN EN 558-1
Priključne mjere prirubnice: prema EN 1092-2
|
Kat.br.
|
DN |
Max. radni tlak |
PN |
Izvedba priklju |
L |
H |
Opis |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
4700320100
|
32 | Plin: 5 bar | 10|16 | Typ E2 | 240 mm | 200 mm | PG 1 | 8,50 kg | |||
|
4700320300
|
32 | Plin: 5 bar | 10|16 | Typ E2 | 240 mm | 200 mm | PG 3 | 8,50 kg | |||
|
4700400100
|
40 | Plin: 5 bar | 10|16 | Typ E2 | 240 mm | 200 mm | PG 1 | 8,50 kg | |||
|
4700400300
|
40 | Plin: 5 bar | 10|16 | Typ E2 | 240 mm | 200 mm | PG 3 | 8,50 kg | |||
|
4700500101
|
50 | Plin: 16 bar|Hydrogen (H2): 16 bar | 10|16 | Typ E2 | 250 mm | 260 mm | PG 1 | 11,70 kg | |||
|
4700650103
|
65 | Plin: 16 bar|Hydrogen (H2): 16 bar | 10/16 | Typ E3 | 270 mm | 305 mm | PG 1 | 18,50 kg | |||
|
4700650303
|
65 | Plin: 16 bar|Hydrogen (H2): 16 bar | 10/16 | Typ E3 | 270 mm | 305 mm | PG 3 | 18,50 kg | |||
|
4700800103
|
80 | Plin: 16 bar|Hydrogen (H2): 16 bar | 10/16 | Typ E3 | 280 mm | 315 mm | PG 1 | 20,50 kg | |||
|
4700800303
|
80 | Plin: 16 bar|Hydrogen (H2): 16 bar | 10/16 | Typ E3 | 280 mm | 315 mm | PG 3 | 20,50 kg | |||
|
4701000101
|
100 | Plin: 16 bar|Hydrogen (H2): 16 bar | 10|16 | Typ E2 | 300 mm | 375 mm | PG 1 | 27,20 kg | |||
|
4701000301
|
100 | Plin: 16 bar|Hydrogen (H2): 16 bar | 10|16 | Typ E2 | 300 mm | 375 mm | PG 3 | 27,20 kg | |||
|
4701250103
|
125 | Plin: 16 bar|Hydrogen (H2): 16 bar | 10/16 | Typ E3 | 325 mm | 420 mm | PG 1 | 40,50 kg | |||
|
4701250303
|
125 | Plin: 16 bar|Hydrogen (H2): 16 bar | 10/16 | Typ E3 | 325 mm | 420 mm | PG 3 | 40,50 kg | |||
|
4701500103
|
150 | Plin: 16 bar|Hydrogen (H2): 16 bar | 10/16 | Typ E3 | 350 mm | 435 mm | PG 1 | 43,50 kg | |||
|
4701500303
|
150 | Plin: 16 bar|Hydrogen (H2): 16 bar | 10/16 | Typ E3 | 350 mm | 435 mm | PG 3 | 43,50 kg | |||
|
4702000101
|
200 | Plin: 10 bar | 10 | Typ E2 | 400 mm | 565 mm | PG 1 | 82,00 kg | |||
|
4702000161
|
200 | Plin: 16 bar | 16 | Typ E2 | 400 mm | 565 mm | PG 1 | 82,00 kg | |||
|
4702000303
|
200 | Plin: 10 bar | 10 | Typ E3 | 400 mm | 540 mm | PG 3 | 73,00 kg | |||
|
4702000361
|
200 | Plin: 16 bar | 16 | Typ E2 | 400 mm | 565 mm | PG 3 | 82,00 kg | |||
|
4702500101
|
250 | Plin: 10 bar | 10 | Typ E2 | 450 mm | 670 mm | PG 1 | 102,00 kg | |||
|
4702500161
|
250 | Plin: 16 bar | 16 | Typ E2 | 450 mm | 670 mm | PG 1 | 102,00 kg | |||
|
4703000101
|
300 | Plin: 10 bar | 10 | Typ E2 | 500 mm | 755 mm | PG 1 | 151,00 kg | |||
|
4703000161
|
300 | Plin: 16 bar | 16 | Typ E2 | 500 mm | 755 mm | PG 1 | 151,00 kg | |||
|
4703000301
|
300 | Plin: 10 bar | 10 | Typ E2 | 500 mm | 755 mm | PG 3 | 151,00 kg | |||
|
4703000361
|
300 | Plin: 16 bar | 16 | Typ E2 | 500 mm | 755 mm | PG 3 | 151,00 kg | |||
|
4704000101
|
400 | Plin: 10 bar | 10 | Typ E2 | 600 mm | 975 mm | PG 1 | 300,00 kg |
|
