Plin: nadoplata za PG-3 ispitivanje na upit
-
Drugi promjeri na upit
454-00G

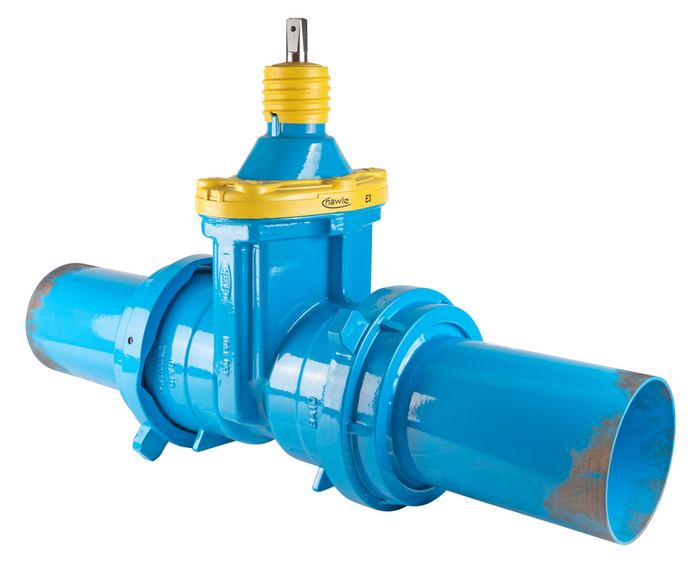

E2 i E3 zasun sa čeličnim nastavcima za zavarivanje za plin
| Materijal: |
Kućište: GJS-400, Hawle epoksidna praškasta zaštita Vreteno: nehrđajući čelik St 1.4162 (Duplex) Matica vretena: mesing Zasunska ploča: GJS-400, izvana i iznutra vulkanizirano NBR-om za plin Brtva: NBR za plin Čelični nastavak: čelična cijev prema EN 10224/DIN 2460 |
|---|---|
| Max. radni tlak: | Plin: 16 bar |
| Medij | Plin |
E2 zasun sa čeličnim nastavcima za zavarivanje sa čeličnim cjevovodima.
Upotreba u području plinoopskrbe:
Ispitivanje prema DIN 3230-5, za PG-1 ili PG-3; Isporuka sa potvrdom o ispitivanju 3.1 prema EN 10204, za prema DIN 3230-5 provedenu provjeru brtvljenja i čvrstoće.
|
Kat.br.
|
DN |
d |
Izvedba priklju |
L |
L1 |
H |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|
|
4540800001
|
80 | 88,9 mm | Typ E2 | 840 mm | 240 mm | 335 mm | 31,50 kg | |||
|
4541000001
|
100 | 114,3 mm | Typ E2 | 840 mm | 240 mm | 375 mm | 39,80 kg | |||
|
4541500003
|
150 | 168,3 mm | TYP E3 | 900 mm | 240 mm | 435 mm | 57,00 kg | |||
|
4542000001
|
200 | 219,1 mm | Typ E2 | 935 mm | 240 mm | 565 mm | 92,00 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Zasun |
