447-01

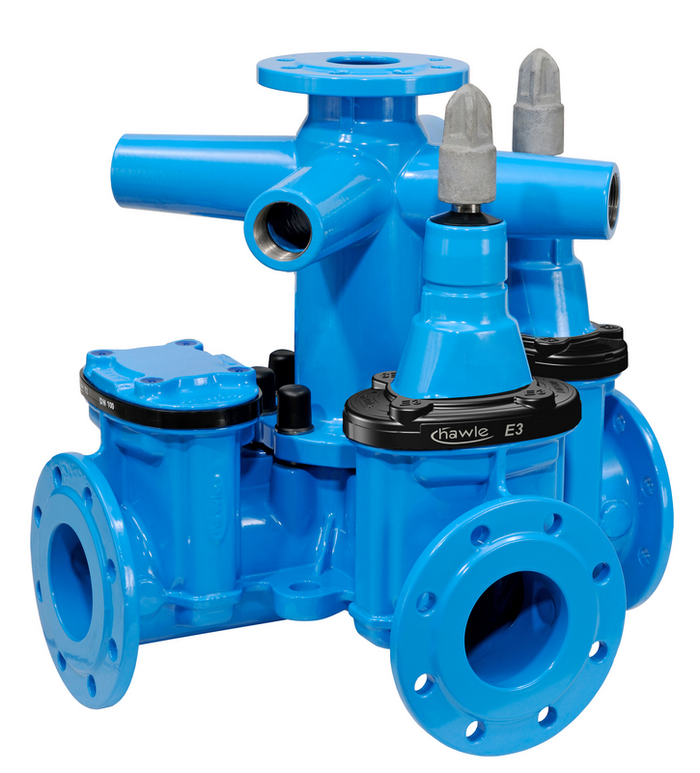

Kombi III zasun "WS/T" s FFR komadom

Kombi-III-zasun, prirubnički, s prirubnicama prema EN 1092-2 i s FFR komadom za izradu zasunskih čvorišta s maksimalno 3 zasuna na uskom prostoru. Vertikalni priključak na FFR komadu služi za spoj hidranta ili odzračno-dozračne garniture, a horizontalni priključci sa unutarnjim navojem mogu poslužiti za izradu kućnih priključaka.

Ušteda prostora kroz kompaktnu izradu kao i ušteda u troškovima materijala, rada, transporta i skladištenja. Ako na jednom od krajeva nije potreban zasun može se tvornički motirati poklopac - molim navesti položaj prema kazaljki sata.

Isporuka s navojnim adapterom za pričvrščenje ugradbenih garnitura bez štifta. Četverokutni vretenski nastavak za ugradnju u okna na upit.

Priključne mjere prirubnice: prema EN 1092-2

Čitaj dalje reduce
Materijal: Kućište: GJS-400, Hawle epoksidna praškasta zaštita
Vreteno: nehrđajući čelik
Matica vretena: mesing
Zasunska ploča: GJS-400, izvana i iznutra EPDM prema KTW-BWGL za vodu
Brtva: EPDM prema KTW-BWGL za vodu
Max. radni tlak: Vidi tablicu
Medij Pitka Voda

Kombi-III-zasun, prirubnički, s prirubnicama prema EN 1092-2 i s FFR komadom za izradu zasunskih čvorišta s maksimalno 3 zasuna na uskom prostoru. Vertikalni priključak na FFR komadu služi za spoj hidranta ili odzračno-dozračne garniture, a horizontalni priključci sa unutarnjim navojem mogu poslužiti za izradu kućnih priključaka.

Ušteda prostora kroz kompaktnu izradu kao i ušteda u troškovima materijala, rada, transporta i skladištenja. Ako na jednom od krajeva nije potreban zasun može se tvornički motirati poklopac - molim navesti položaj prema kazaljki sata.

Isporuka s navojnim adapterom za pričvrščenje ugradbenih garnitura bez štifta. Četverokutni vretenski nastavak za ugradnju u okna na upit.

Priključne mjere prirubnice: prema EN 1092-2

Kontakt osoba
Moj izbor
Kat.br.
*)
DN
DN1
Max. radni tlak
PN
Izvedba priklju
Spojni kri
L
L1
B
H1
Broj zasuna
 Medij Težina A-Text Košarica
4471000640
 1) 100 65 16 bar 10|16 Typ E3 1 1/4" 555 mm 278 mm 365 mm 345 mm - 75,00 kg
4471000650
 1) 100 65 16 bar 10|16 Typ E3 1 1/2" 555 mm 278 mm 365 mm 345 mm - 75,00 kg
4471000840
   100 80 16 bar 10|16 Typ E3 1 1/4" 555 mm 278 mm 365 mm 345 mm - 75,00 kg
4471000850
   100 80 16 bar 10|16 Typ E3 1 1/2" 555 mm 278 mm 365 mm 345 mm - 75,00 kg
4471001640
 1) 100 65 16 bar 10|16 Typ E3 1 1/4" 555 mm 278 mm 365 mm 345 mm 1 86,00 kg
4471001650
 1) 100 65 16 bar 10|16 Typ E3 1 1/2" 555 mm 278 mm 365 mm 345 mm 1 86,00 kg
4471001840
   100 80 16 bar 10|16 Typ E3 1 1/4" 555 mm 278 mm 365 mm 345 mm 1 86,00 kg
4471001850
   100 80 16 bar 10|16 Typ E3 1 1/2" 555 mm 278 mm 365 mm 345 mm 1 86,00 kg
4471002640
 1) 100 65 16 bar 10|16 Typ E3 1 1/4" 555 mm 278 mm 365 mm 345 mm 2 86,00 kg
4471002650
 1) 100 65 16 bar 10|16 Typ E3 1 1/2" 555 mm 278 mm 365 mm 345 mm 2 86,00 kg
4471002840
   100 80 16 bar 10|16 Typ E3 1 1/4" 555 mm 278 mm 365 mm 345 mm 2 87,00 kg
4471002850
   100 80 16 bar 10|16 Typ E3 1 1/2" 555 mm 278 mm 365 mm 345 mm 2 87,00 kg
4471003640
 1) 100 65 16 bar 10|16 Typ E3 1 1/4" 555 mm 278 mm 365 mm 345 mm 3 94,00 kg
4471003650
 1) 100 65 16 bar 10|16 Typ E3 1 1/2" 555 mm 278 mm 365 mm 345 mm 3 94,00 kg
4471003840
   100 80 16 bar 10|16 Typ E3 1 1/4" 555 mm 278 mm 365 mm 345 mm 3 100,00 kg
4471003850
   100 80 16 bar 10|16 Typ E3 1 1/2" 555 mm 278 mm 365 mm 345 mm 3 101,00 kg
4471500640
 1) 150 65 16 bar 10|16 Typ E3 1 1/4" 625 mm 313 mm 415 mm 435 mm - 120,00 kg
4471500650
 1) 150 65 16 bar 10|16 Typ E3 1 1/2" 625 mm 313 mm 415 mm 435 mm - 120,00 kg
4471500840
   150 80 16 bar 10/16 Typ E3 1 1/4" 625 mm 313 mm 415 mm 435 mm - 121,00 kg
4471500850
   150 80 16 bar 10|16 Typ E3 1 1/2" 625 mm 313 mm 415 mm 435 mm - 121,00 kg
4471501640
 1) 150 65 16 bar 10|16 Typ E3 1 1/4" 625 mm 313 mm 415 mm 435 mm 1 132,00 kg
4471501650
 1) 150 65 16 bar 10|16 Typ E3 1 1/2" 625 mm 313 mm 415 mm 435 mm 1 132,00 kg
4471501840
   150 80 16 bar 10|16 Typ E3 1 1/4" 625 mm 313 mm 415 mm 435 mm 1 135,00 kg
4471501850
   150 80 16 bar 10|16 Typ E3 1 1/2" 625 mm 313 mm 415 mm 435 mm 1 135,00 kg
4471502640
 1) 150 65 16 bar 10|16 Typ E3 1 1/4" 625 mm 313 mm 415 mm 435 mm 2 137,00 kg
4471502650
 1) 150 65 16 bar 10|16 Typ E3 1 1/2" 695 mm 348 mm 465 mm 435 mm 2 139,00 kg
4471502840
   150 80 16 bar 10|16 Typ E3 1 1/4" 625 mm 313 mm 415 mm 435 mm 2 139,00 kg
4471502850
   150 80 16 bar 10|16 Typ E3 1 1/2" 695 mm 348 mm 465 mm 435 mm 2 139,00 kg
4471503640
 1) 150 65 16 bar 10|16 Typ E3 1 1/4" 625 mm 313 mm 415 mm 435 mm 3 147,50 kg
4471503650
 1) 150 65 16 bar 10|16 Typ E3 1 1/2" 625 mm 313 mm 415 mm 435 mm 3 135,00 kg
4471503840
   150 80 16 bar 10|16 Typ E3 1 1/4" 625 mm 313 mm 415 mm 435 mm 3 143,00 kg
4471503850
   150 80 16 bar 10|16 Typ E3 1 1/2" 625 mm 313 mm 415 mm 435 mm 3 140,00 kg
4472000640
 1) 200 65 10 bar 10 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm - 194,00 kg
4472000650
 1) 200 65 10 bar 10 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm - 194,00 kg
4472000840
   200 80 10 bar 10 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm - 195,00 kg
4472000850
   200 80 10 bar 10 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm - 195,00 kg
4472001640
 1) 200 65 10 bar 10 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 1 191,00 kg
4472001650
 1) 200 65 10 bar 10 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 1 215,00 kg
4472001840
   200 80 10 bar 10 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 1 216,00 kg
4472001850
   200 80 10 bar 10 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 1 216,00 kg
4472002640
 1) 200 65 10 bar 10 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 2 227,00 kg
4472002650
 1) 200 65 10 bar 10 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 2 227,00 kg
4472002840
   200 80 10 bar 10 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 2 228,00 kg
4472002850
   200 80 10 bar 10 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 2 228,00 kg
4472003640
 1) 200 65 10 bar 10 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 3 241,00 kg
4472003650
 1) 200 65 10 bar 10 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 3 217,00 kg
4472003840
   200 80 10 bar 10 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 3 241,00 kg
4472003850
   200 80 10 bar 10 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 3 241,00 kg
4472010640
 1) 200 65 16 bar 16 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm - 194,00 kg
4472010650
 1) 200 65 16 bar 16 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm - 194,00 kg
4472010840
   200 80 16 bar 16 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm - 195,00 kg
4472010850
   200 80 16 bar 16 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm - 195,00 kg
4472011640
 1) 200 65 16 bar 16 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 1 191,00 kg
4472011650
 1) 200 65 16 bar 16 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 1 215,00 kg
4472011840
   200 80 16 bar 16 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 1 216,00 kg
4472011850
   200 80 16 bar 16 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 1 216,00 kg
4472012640
 1) 200 65 16 bar 16 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 2 227,00 kg
4472012650
 1) 200 65 16 bar 16 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 2 241,00 kg
4472012840
   200 80 16 bar 16 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 2 228,00 kg
4472012850
   200 80 16 bar 16 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 2 228,00 kg
4472013640
 1) 200 65 16 bar 16 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 3 241,00 kg
4472013650
 1) 200 65 16 bar 16 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 3 220,00 kg
4472013840
   200 80 16 bar 16 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 3 241,00 kg
4472013850
   200 80 16 bar 16 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 3 241,00 kg
Moj izbor
1)
Priključak DN65 za Württemberger sistem šahti (promjer otvora 140 mm/ 4 rupe)

Unutarnji navoj 3/4" na kućištu, za manometar, kuglastu slavinu itd.- uz nadoplatu
