442-02

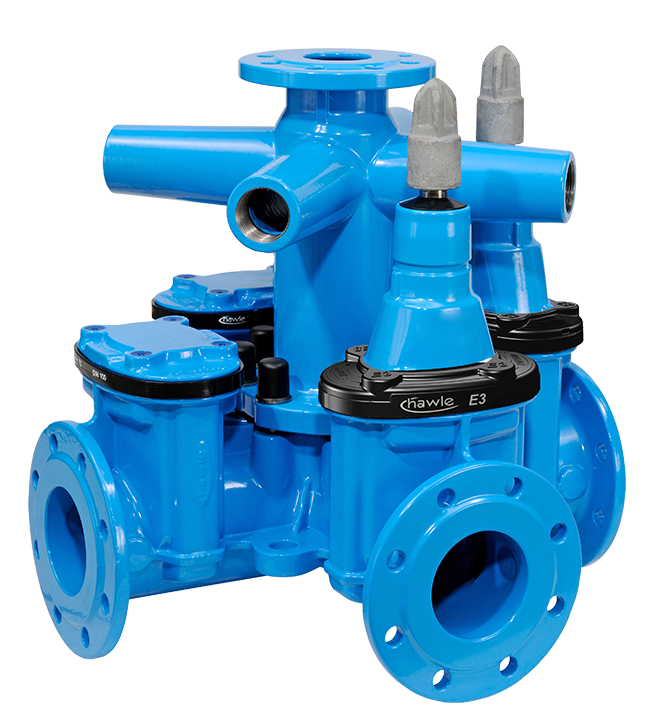

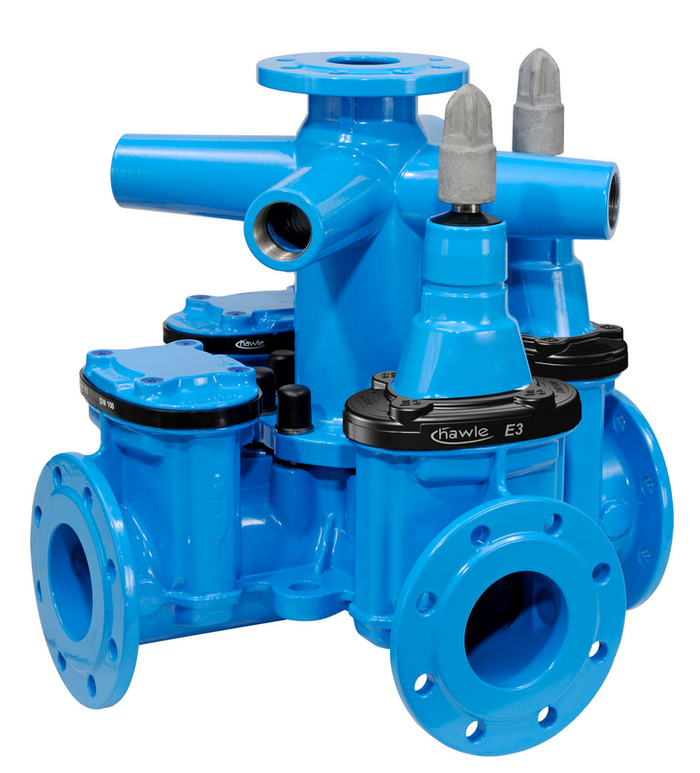

Kombi IV zasun "WS/T" sa FFR komadom

Kombi-IV-zasun prirubnički, s prirubnicama prema EN 1092-2 i s FFR komadom za izradu zasunskih čvorišta s maksimalno 4 zasuna na uskom prostoru. Vertikalni priključak na FFR komadu služi za spoj hidranta ili odzračno-dozračne garniture, a horizontalni priključci sa unutarnjim navojem mogu poslužiti za izradu kućnih priključaka.

Ušteda prostora kroz kompaktnu izradu kao i ušteda u troškovima materijala, rada, transporta i skladištenja. Ako na jednom od krajeva nije potreban zasun može se tvornički motirati poklopac - molim navesti položaj prema kazaljki sata.

Isporuka s navojnim adapterom za pričvrščenje ugradbenih garnitura bez štifta. Četverokutni vretenski nastavak za ugradnju u okna na upit.

Priključne mjere prirubnice: prema EN 1092-2

Čitaj dalje reduce
Materijal: Kućište: GJS-400, Hawle epoksidna praškasta zaštita
Vreteno: nehrđajući čelik
Matica vretena: mesing
Zasunska ploča: GJS-400, izvana i iznutra EPDM prema KTW-BWGL za vodu
Brtva: EPDM prema KTW-BWGL za vodu
Max. radni tlak: Pitka voda: 16 bar
Medij Pitka Voda

Kombi-IV-zasun prirubnički, s prirubnicama prema EN 1092-2 i s FFR komadom za izradu zasunskih čvorišta s maksimalno 4 zasuna na uskom prostoru. Vertikalni priključak na FFR komadu služi za spoj hidranta ili odzračno-dozračne garniture, a horizontalni priključci sa unutarnjim navojem mogu poslužiti za izradu kućnih priključaka.

Ušteda prostora kroz kompaktnu izradu kao i ušteda u troškovima materijala, rada, transporta i skladištenja. Ako na jednom od krajeva nije potreban zasun može se tvornički motirati poklopac - molim navesti položaj prema kazaljki sata.

Isporuka s navojnim adapterom za pričvrščenje ugradbenih garnitura bez štifta. Četverokutni vretenski nastavak za ugradnju u okna na upit.

Priključne mjere prirubnice: prema EN 1092-2

Kontakt osoba
Moj izbor
Kat.br.
*)
DN
DN1
PN
Izvedba priklju
Spojni kri
L
B
H1
Broj zasuna
 Medij Težina A-Text Košarica
4421001640
 1) 100 65 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 1 113,00 kg
4421001650
 1) 100 65 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 1 113,00 kg
4421001840
   100 80 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 1 114,00 kg
4421001850
   100 80 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 1 114,00 kg
4421002640
 1) 100 65 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 2 101,00 kg
4421002650
 1) 100 65 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 2 117,00 kg
4421002840
   100 80 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 2 118,00 kg
4421002850
   100 80 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 2 118,00 kg
4421003640
 1) 100 65 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 3 112,00 kg
4421003650
 1) 100 65 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 3 121,00 kg
4421003840
   100 80 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 3 122,00 kg
4421003850
   100 80 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 3 122,00 kg
4421004640
 1) 100 65 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 4 115,00 kg
4421004650
 1) 100 65 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 4 110,00 kg
4421004840
   100 80 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 4 125,00 kg
4421004850
   100 80 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 4 125,00 kg
4421501640
 1) 150 65 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 1 148,00 kg
4421501650
 1) 150 65 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 1 164,00 kg
4421501840
   150 80 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 1 165,00 kg
4421501850
   150 80 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 1 165,00 kg
4421502640
 1) 150 65 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 2 174,00 kg
4421502650
 1) 150 65 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 2 174,00 kg
4421502840
   150 80 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 2 175,00 kg
4421502850
   150 80 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 2 175,00 kg
4421503640
 1) 150 65 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 3 183,00 kg
4421503650
 1) 150 65 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 3 169,00 kg
4421503840
   150 80 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 3 184,00 kg
4421503850
   150 80 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 3 184,00 kg
4421504640
 1) 150 65 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 4 185,00 kg
4421504650
 1) 150 65 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 4 185,00 kg
4421504840
   150 80 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 4 186,00 kg
4421504850
   150 80 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 4 186,00 kg
4422001640
 1) 200 65 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 1 225,00 kg
4422001650
 1) 200 65 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 1 225,00 kg
4422001840
   200 80 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 1 226,00 kg
4422001850
   200 80 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 1 226,00 kg
4422002640
 1) 200 65 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 2 238,00 kg
4422002650
 1) 200 65 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 2 224,50 kg
4422002840
   200 80 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 2 239,00 kg
4422002850
   200 80 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 2 239,00 kg
4422003640
 1) 200 65 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 3 252,00 kg
4422003650
 1) 200 65 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 3 252,00 kg
4422003840
   200 80 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 3 253,00 kg
4422003850
   200 80 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 3 253,00 kg
4422004640
 1) 200 65 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 4 254,00 kg
4422004650
 1) 200 65 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 4 254,00 kg
4422004840
   200 80 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 4 266,00 kg
4422004850
   200 80 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 4 266,00 kg
4422011640
 1) 200 65 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 1 225,00 kg
4422011650
 1) 200 65 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 1 225,00 kg
4422011840
   200 80 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 1 226,00 kg
4422011850
   200 80 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 1 226,00 kg
4422012640
 1) 200 65 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 2 238,00 kg
4422012650
 1) 200 65 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 2 224,50 kg
4422012840
   200 80 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 2 239,00 kg
4422012850
   200 80 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 2 239,00 kg
4422013640
 1) 200 65 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 3 252,00 kg
4422013650
 1) 200 65 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 3 252,00 kg
4422013840
   200 80 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 3 253,00 kg
4422013850
   200 80 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 3 253,00 kg
4422014640
 1) 200 65 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 4 254,00 kg
4422014650
 1) 200 65 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 4 254,00 kg
4422014840
   200 80 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 4 266,00 kg
4422014850
   200 80 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 4 266,00 kg
Moj izbor
1)
Priključak DN65 za Württemberger sistem šahti (promjer otvora 140 mm/ 4 rupe)

Unutarnji navoj 3/4" na kućištu, za manometar, kuglastu slavinu itd.- uz nadoplatu
