Isporuka sa tvornički ugrađenom BAIO®- BLD® brtvom za vodu.
-
Nadoplata za GKS brtvu prilikom upotrebe PE i PVC cijevi. Kod primjene sa PE cijevima potreban je potporni prsten.
-
Na upit: izvedba za ugradnju u okna
439-00

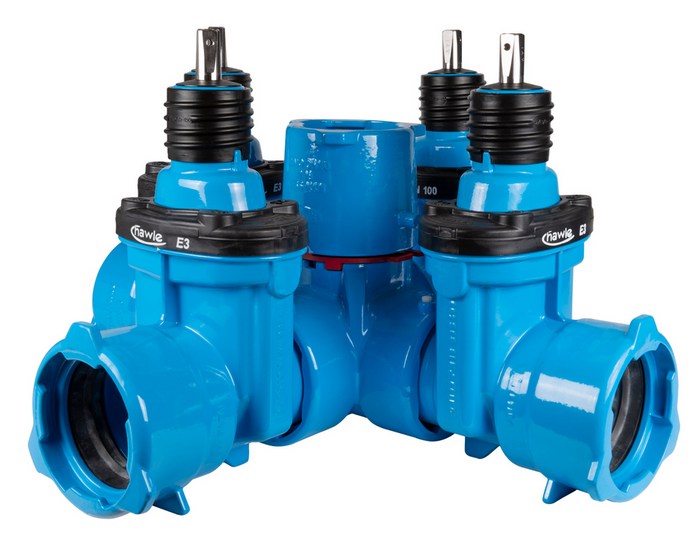

E2 kombi IV zasun - BAIO® sistem
| Materijal: |
Kućište: GJS-400, Hawle epoksidna praškasta zaštita Vreteno: nehrđajući čelik Matica vretena: mesing Zasunska ploča: GJS-400, izvana i iznutra EPDM prema DVGW W 270 za vodu Brtva: EPDM prema DVGW W 270 za vodu |
|---|---|
| Max. radni tlak: | 16 bar |
| Medij | Pitka Voda |
BAIO®-Kombi IV zasun je osobito namijenjen ugradnji u zasunske križne razvode, sa do 4 BAIO®- zasuna na uskom prostoru. Kompaktna konstrukcija omogućava smanjenje troškova materijala, rada, prijevoza i skladištenja. Kako bi se ispunili određenim zahtjevima kupaca, moguća je tvornička montaža razvodnih sustava. Za konstrukciju horizontalnih priključaka moguća je upotreba E2 zasuna.
Horizontalni priključak:
Tvornički se mogu nadograditi do četiri gumirana E3 zasuna DN 150 (prema EN 1074-1) na horizontalne priključke BAIO®-Kombi IV zasuna.
Vertikalni priključak:
Moguća je tvornička ugradnja BAIO®- spojnice DN 80 ili prirubničkog priključka DN 100 na BAIO®-Kombi IV zasun te se tako omogućuje ugradnja odzračnih i dozračnih ventila ili hidranata. Središnji dio se sastoji od nodularnog ljeva i antikorozivne zaštite sa Hawle epoxy prahom. Zatici za zaključavanje izrađeni su od POM-a.
|
Kat.br.
|
DN |
PN |
Izvedba priklju |
L |
Vertikalni priklju |
L1 |
B |
H |
H1 |
etverokut vretena |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4391004000
|
100 | 16 | Typ E3 | 714 mm | 414 mm | 714 mm | 431 mm | 345 mm | 19,3 mm | 100,50 kg | ||||
|
4391004100
|
100 | 16 | Typ E3 | 714 mm | BAIO DN 80 | 414 mm | 714 mm | 431 mm | 345 mm | 19,3 mm | 106,50 kg | |||
|
4391004600
|
100 | 16 | Typ E3 | 714 mm | Prirubnica DN 100 | 414 mm | 714 mm | 431 mm | 345 mm | 19,3 mm | 106,50 kg | |||
|
4391504000
|
150 | 16 | Typ E3 | 792 mm | 454 mm | 792 mm | 541 mm | 435 mm | 19,3 mm | 163,00 kg | ||||
|
4391504100
|
150 | 16 | Typ E3 | 792 mm | BAIO DN 80 | 454 mm | 792 mm | 541 mm | 435 mm | 19,3 mm | 169,00 kg | |||
|
4391504600
|
150 | 16 | Typ E3 | 792 mm | Prirubnica DN 100 | 454 mm | 792 mm | 541 mm | 435 mm | 19,3 mm | 169,00 kg | |||
|
4392004000
|
200 | 16 | Typ E3 | 901 mm | 536 mm | 901 mm | 676 mm | 540 mm | 24,3 mm | 258,00 kg | ||||
|
4392004100
|
200 | 16 | Typ E3 | 901 mm | BAIO DN 80 | 536 mm | 901 mm | 676 mm | 540 mm | 24,3 mm | 264,00 kg | |||
|
4392004600
|
200 | 16 | Typ E3 | 901 mm | Prirubnica DN 100 | 536 mm | 901 mm | 676 mm | 540 mm | 24,3 mm | 264,00 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Zasun |
|
Prospekti
|
|---|
| Katalog proizvoda - Pregled asortimana |
